10

-NOTA-

La correa de transmisión hidráulica es cargada

por resortes y no necesita ajuste.

Para ajustar la transmisión de la plataforma de corte y

las correas de las cuchillas:

1.

Retire la cubierta de la correa.

TENSIÓN DE LA CORREA

Correa

Perno "J"

Arandela

Tuerca

Plataforma

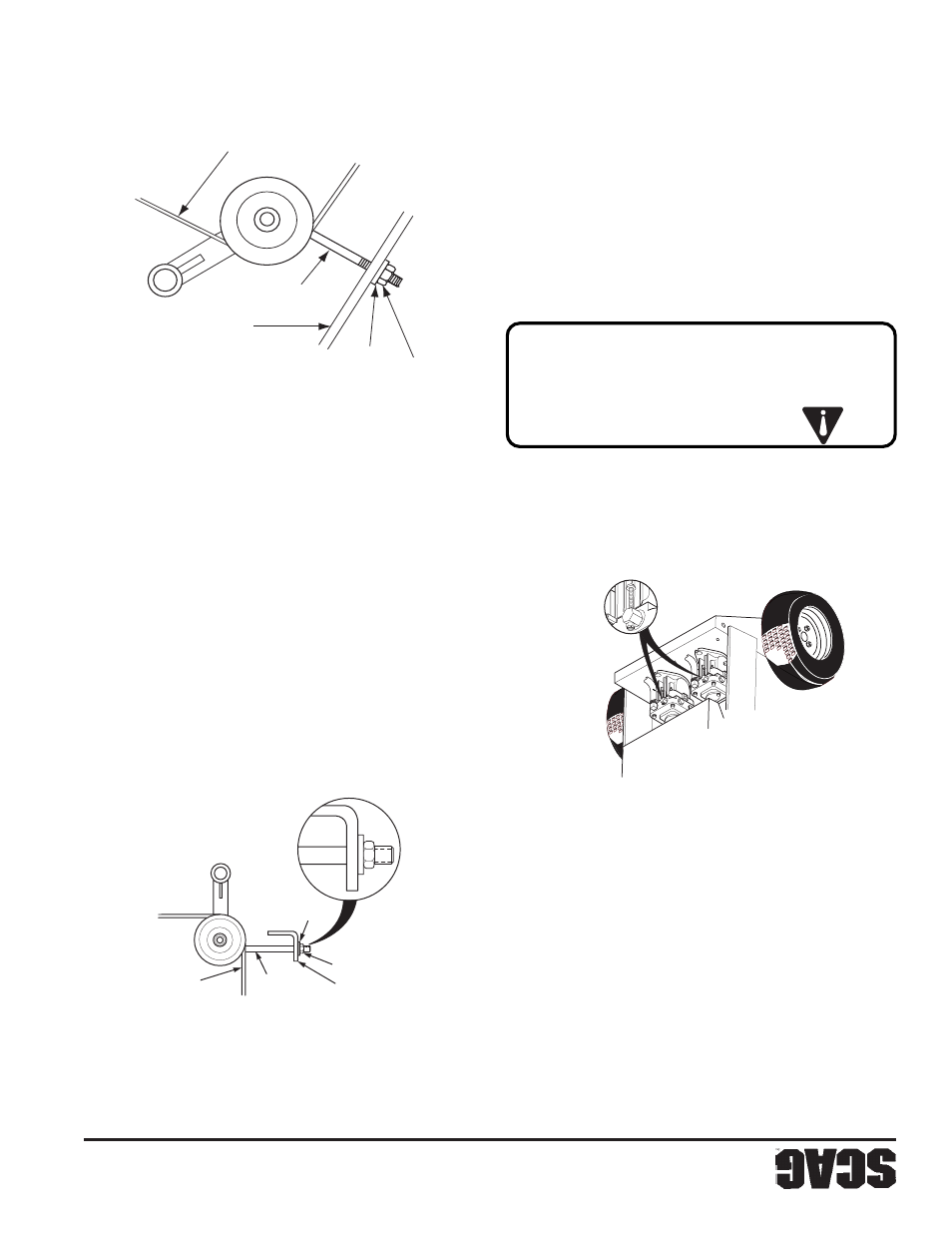

Figura 3. Ajuste de la correa de la plataforma de

corte a mano derecha

Detenga el motor y quite la llave del encendido

antes de realizar cualquier ajuste. Espere que todas

las partes móviles se detengan antes de comenzar

a trabajar.

9.

PARA DETENERSE, apriete ambas palancas,

bloquee los seguros de neutral y ponga la palanca de

ajuste de velocidad en posición neutral.

10

.Para mover la máquina en reversa, apriete ambas

palancas de control de dirección.

11

.Para “rodar libremente” o mover la máquina con el

motor apagado, gire contra el sentido del reloj las

palancas de la válvula de descarga ubicadas en la

parte posterior de las bombas, a las posiciones de

“rodar libremente”. Para operar la máquina, las

palancas de la válvula de descarga deben girarse en

el sentido del reloj hasta las posiciones de cerrado.

(Vea la Figura 1).

Figura 1. Válvulas de descarga

Figura 2. Ajuste de la correa de transmisión

de la platforma

2.

Ajuste la correa de transmisión de la plataforma de

corte con un calibrador de tensión. Ajuste la correa

de modo que la misma se mueva 1/2" con 10 libras

de presión. Ajuste la tensión apretando o aflojando la

tuerca del perno tipo J. (Vea la Figura 2).

-NOTA-

Debido al estiramiento inicial de la correa, y para

evitar que la correa patine, verifique este ajuste

después de las primeras 2, 4, y 8 horas de operación.

3.

Ajuste la correa de transmisión de la cuchilla a mano

derecha con un calibrador de tensión. Ajuste la

correa de modo que la misma se mueva 1/2" con 10

libras de presión. Ajuste la tensión apretando o

aflojando la tuerca del perno tipo J. (Vea la Figura

3).

4.

Vuelva a colocar la cubierta de la correa.

PRECAUCIÓN:

SWZ05DMPVLV SP

Palancas de v

álvula de descarga

(posición cerrada)

TUERCA

PERNO"J"

CORREA

EXTREMO DE SOPORTE

EN L

ARANDELA

SC400G SP

TENSIÓN DE LA CORREA DE TRANSMISIÓN DE LA

PLATAFORMA DE CORTE

POLEA DE ALINEACIÓN - LADO IZQUIERDO
