12

2.

Mueva el deflector de corte personalizado a la posición

deseada. (V ea las Figuras 9 hasta 1

1 para la ubicación).

3.

Vuelva a instalar los accesorios de montaje como se

muestra. (V ea las Figuras 9 hasta 1

1). Apriete los

tornillos con un torque de 39 pies-lb.

-NOTA-

La ubicación de los accesorios usados en las

ilustraciones es sólo para refer

encia. La ubicación

de los accesorios puede variar de acuerdo con el

tamaño de la plataforma de corte.

CUCHILLAS DE CORTE (CONTINUACION)

Ajuste del deflector de corte

personalizado

El deflector de corte personalizado está diseñado para

entregar un óptimo flujo de aire y un desempeño de corte

superior en cualquier tipo de césped. El deflector

personalizado puede levantarse o bajarse para

personalizar en forma precisa el desempeño de la

plataforma para el tipo de césped que se está cortando.

El deflector se puede colocar en tres (3) posiciones

diferentes para el desempeño óptimo.

A.

Posición 3" - el deflector se instala usando el conjunto

superior de agujeros en el deflector frontal soldado

dentro de la plataforma de corte. (V ea la Figura 9).

Las plataformas de corte V

elocity-Plus y Advantage

entregarán la mejor calidad de corte en césped muy

alto, tieso y difícil de cortar.

B.

Posición 3-1/2" (ajuste de fábrica para las plataformas

de corte Advantage) - el deflector se instala usando el

conjunto central de agujeros en el deflector frontal

soldado dentro de la plataforma de corte. (V ea la Figura

10). Para cortes de propósito general, coloque el

deflector de corte personalizado en la posición de 3-1/

2". Esto le da la mejor combinación de desempeño de

corte en todos los tipos de césped.

-NOTA-

Afile la cuchilla con una lima. Si usa una

esmeriladora, puede quemar la cuchilla.

Revise el balance de la cuchilla. Si las cuchillas

están desbalanceadas, puede producirse

vibración y desgaste prematuro del conjunto del

eje. Consulte con su distribuidor autorizado Scag

para balancear la cuchilla o por herramientas

especiales si prefiere balancear sus cuchillas

usted mismo.

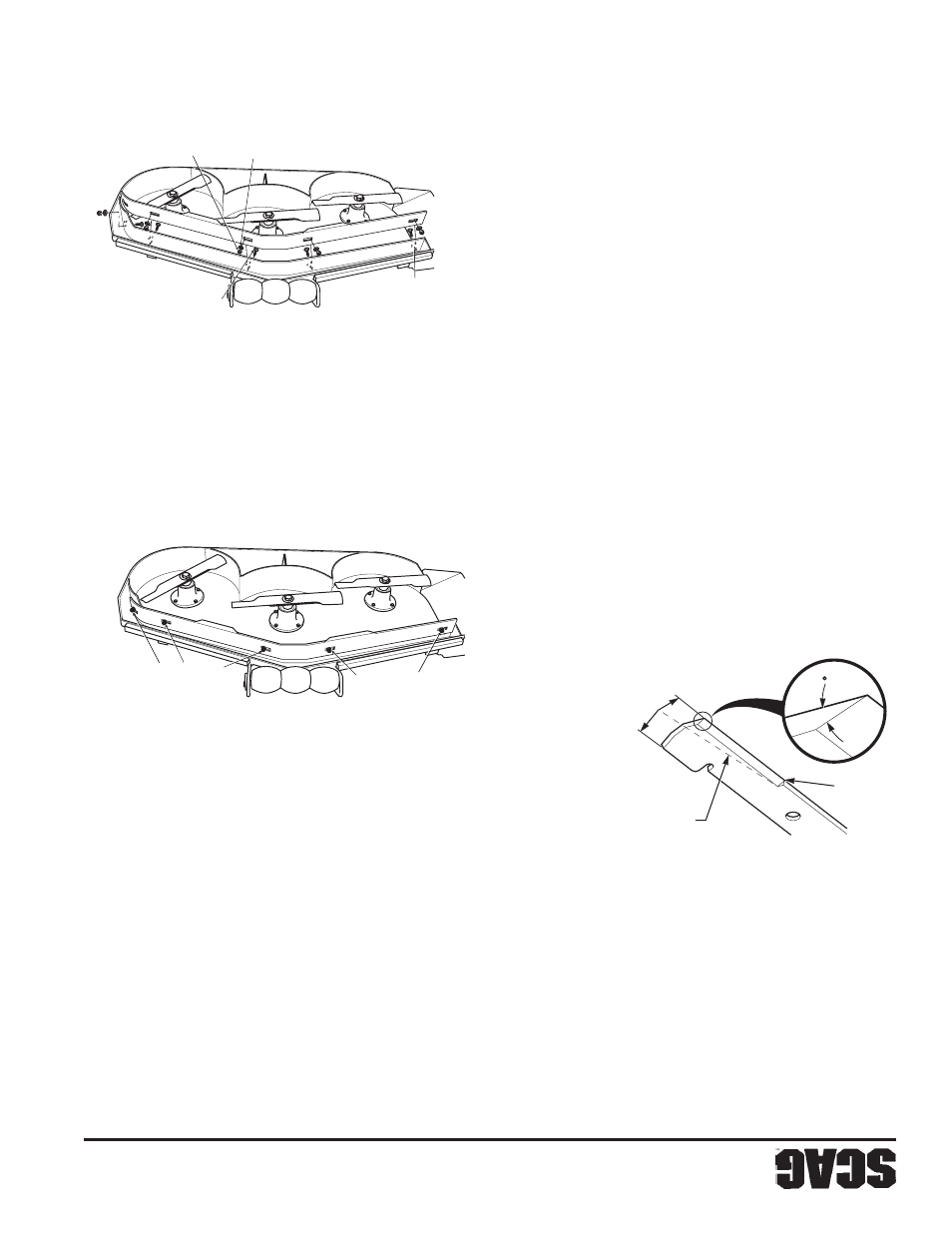

Figura 7. Afilado de las cuchillas

Figura 8. Deflector de corte personalizado

C.

Posición 4" (ajuste de fábrica para las plataformas de

corte V

elocity-Plus) - el deflector se instala usando el

conjunto inferior de agujeros en el deflector frontal

soldado dentro de la plataforma de corte. (V ea la Figura

11). La colocación del deflector en el ajuste de 4"

mejorará el corte en otoño (recogida de hojas) y reducirá

los “soplos” en la plataforma de corte.

Para ajustar la altura del deflector de corte

personalizado:

1.

Quite los accesorios que aseguran el deflector de corte

personalizado a la plataforma de corte (V ea la Figura

8).

Figura 9. Posición del deflector de corte

personalizado de 3"

SGB033 SP

Mantenga el ángulo de

la cuchilla

No corte

X NO debe exceder 1/3

del ancho de la cuchilla

X

30

2004 CCB - 3" Setting SP

PERNO DEL CARRO

CONJUNTO SUPERIOR

DE AGUJER

OS P ARA

AJUSTE DE 3"

ARANDELA

PLANA

TUERCA ELÁSTICA

DE TOPE

2004 CCB SP

TORNILLERÍA

DE MONT AJE

TORNILLERÍA
