Los espaciadores de la rueda libre también pueden ser
reubicados para modificar las alturas de corte y la
inclinación de la plataforma. (Vea la Figura 5).
Figura 5. Espaciadores de la rueda loca
AJUSTE DE LA ALTURA DE COR TE
El ajuste de la altura de corte puede realizarse moviendo
cualquiera de los cinco espaciadores más pequeños de 1/
4" en los pernos de montaje de la cuchilla a la parte
superior del eje o por debajo del eje.
-NOTA-
Todas las cuchillas deben estar distribuidas por
igual.
Para un mejor corte y una mejor descarga, deben
instalarse por lo menos tres espaciadores entre la cuchilla
y el eje. (Vea la Figura 6).
CUCHILLAS DE CORTE
NO afile las cuchillas más de 1/3 del ancho de la
cuchilla. (Vea la Figura 7).

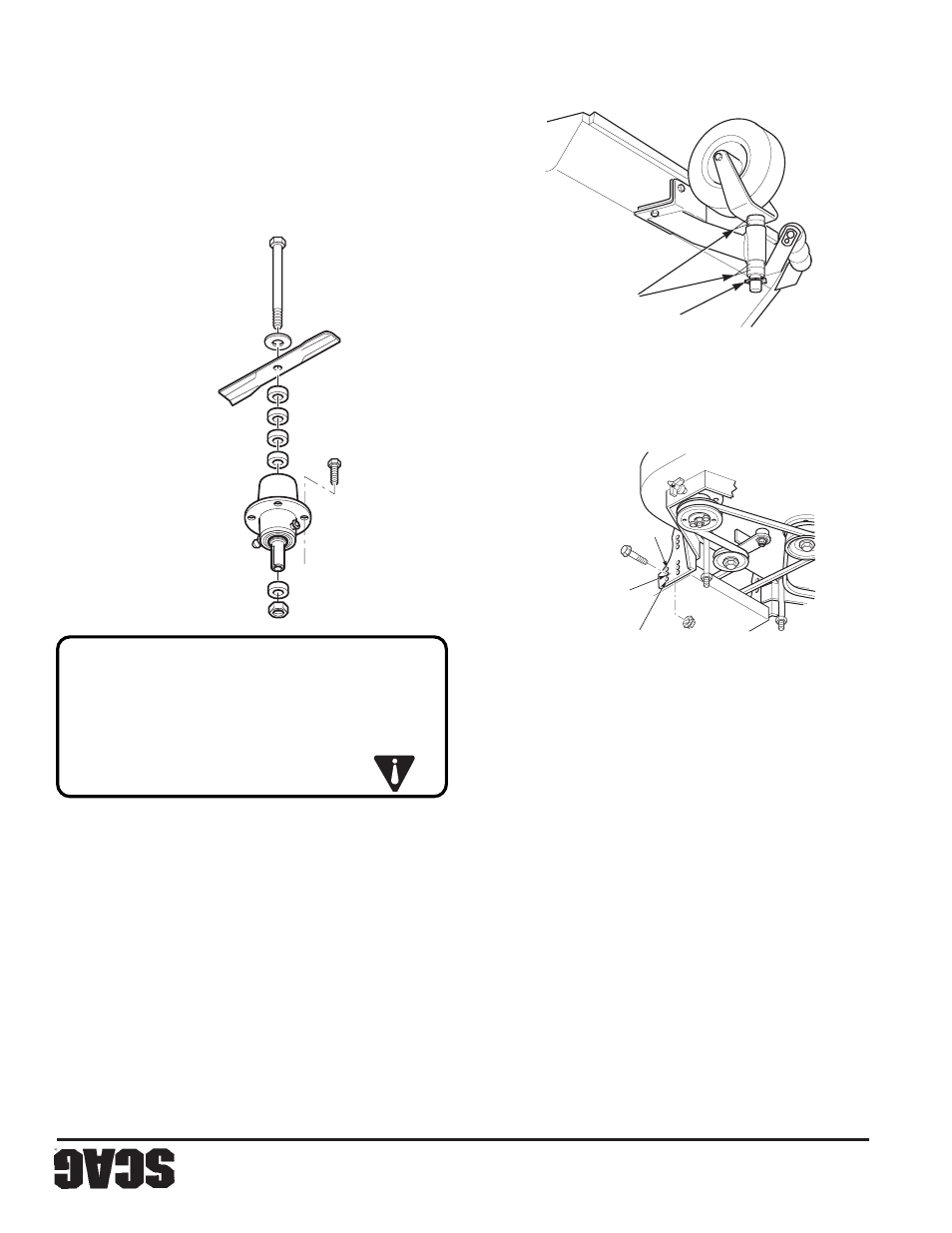

Figura 6. Espaciadores de cuchilla
2002 SC407G
Las cuchillas tienen un borde de corte afilado.
Use protección apropiada para los ojos y
guantes protectores o forre las cuchillas con
material de protección al retirar, afilar e instalar
cuchillas.
AJUSTES DE LA PLATAFORMA DE
CORTE
Debido a las muchas condiciones de corte existentes, es
difícil recomendar un ajuste de la plataforma de corte
que funcione para todos los cortacéspedes. Hay dos
ajustes que pueden realizarse en estas plataformas,
inclinación y altura.
INCLINACIÓN es el ángulo de las cuchillas
(comparando las frontales con las posteriores).
ALTURA es la distancia nominal de la cuchilla al
terreno. Esta medida se realiza con las cuchillas
apuntando lado a lado y la distancia se mide entre la
punta de corte y el terreno. (También consulte Ajuste de
la altura de corte, en la página siguiente).
Los cambios a la altura de corte pueden alcanzarse
mediante la reubicación de la plataforma de corte. (Este
ajuste también afectará la inclinación de la plataforma).
Hay tres posiciones disponibles. (Vea la Figura 4).
Figura 4. Ajuste de la altura de corte
ADVER TENCIA:
Pin
Espaciadores
2003SGB005 SP
SC405G-06 SP
CORTE BAJO (1 3/4" a 3")
CORTE ALTO
(3 1/4" a 4 1/2")
RANGO MEDIO
(2 1/2"a 3 3/4")
AJUSTE DE ALTURA DE LA PLATAFORMA DE CORTE
