手順 1：壁面プレートを掛ける
木製の間柱に取り付ける：設置する前に、まず壁面プレート (a) の位置を決めておきます。 高性能の間柱探知機を使って、間柱の
位置を調べます。壁面プレートをテンプレートにして、 適切な位置に 2 つの穴の印を付けます。穴が間柱の中心にあることを確認
します。2 本のラグボルト (c) を使って、壁面プレートを壁に取り付けます。図 1a のように、プレート中央の平らな面が壁に接する
ように壁面プレートの向きを確認します。壁面プレートの鍵穴をラグボルトに載せて取り付けます。各ラグボルトをしっかりと固定
します。
ドライウォールに設置する：壁面プレートを取り付ける位置を決めます。壁面プレートをテンプレートにして、4隅の取り付け穴の位
置に印を付けます。3/8 インチのドリルビットを使って、印を付けた各位置に 1 cm の下穴を開けておきます。下穴の 1 つにドライ
ウォール用のアンカー (d) を差し込み、アンカーボルトが完全に固定されるまで締め付けます。図 1b をご覧ください。アンカーボ
ルトを約 0.6 cm 緩め、残りの 3 つの下穴についても同じ作業を繰り返します。壁面プレートを鍵穴を使って壁に取り付けたら、ア
ンカーボルトを 4 つともしっかりと固定します。
注意：ドライウォールに設置する場合、アンカーボルトのヘッドと壁面プレートの間にワッシャーを挿入していることを確認します。

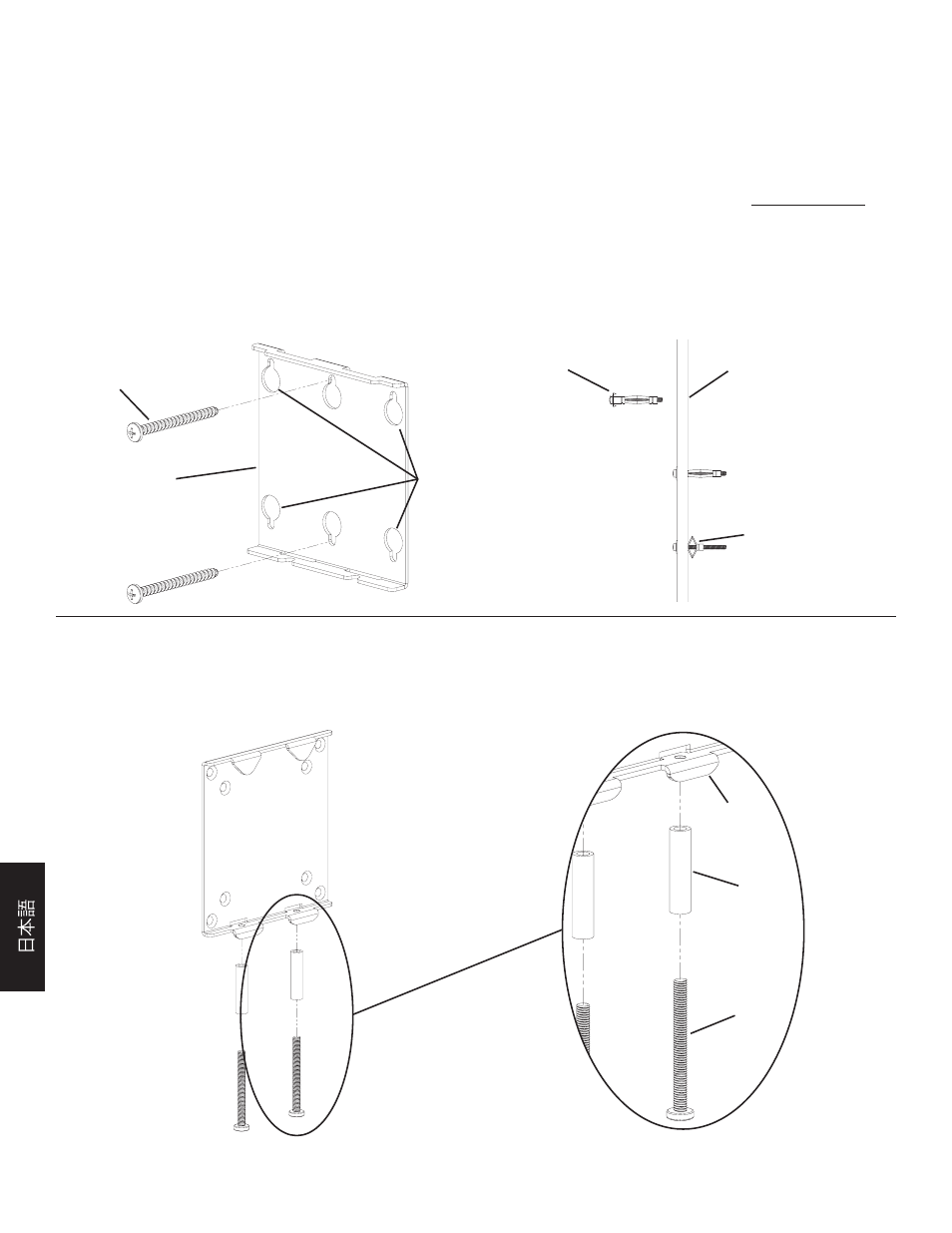

図 1a 図 1b
d 1 cm の下穴を
c 開けます
a ドライウォール用の取り付け穴
アンカーが壁に
密着するまで
アンカーボルトを締
め付けます
手順 2：M5 締め付けボルトを設置する
図 2 の詳細図のように、各 M5 締め付けボルト (h) を M5 スペーサー (l) に通し、モニター取り付け金具 (b) の適切な穴に差し
込みます。 M5 締め付けボルトは、モニター取り付け金具にねじ込めるところまで差し込みます。
図 2 詳細図
b
l
h
注意：背面が平らなテレビについては、手順 3 をご覧ください。穴が奥まった位置にあるテレビについては、手順 4 をご覧ください。穴が奥深
い位置にあるテレビについては、手順 5 をご覧ください。
