FRANÇAIS
Etape 1 : Suspension de la plaque murale
Montage sur ossature de bois : Commencez par déterminer l’emplacement de la plaque murale (a) avant l’installation. Servez-vous d’un
détecteur de montants de haute qualité pour repérer un montant. Servez-vous de la plaque murale comme modèle afin de marquer deux
emplacements de trous à l’endroit approprié. Assurez-vous que le trou se trouve bien dans la zone centrale du montant. Fixez la plaque murale
sur le mur à l’aide des deux tire-fonds (c). Assurez-vous que la plaque murale est orientée de façon à ce que la surface plane au centre de la
plaque soit contre le mur tel qu’indiqué sur le schéma 1a. Continuez à faire entrer la plaque murale dans les trous de serrure sur les tire-fonds.
Serrez tous les tire-fonds fermement.
Installation sur cloisons sèches : Positionnez la plaque murale à l’emplacement désiré sur le mur. En vous servant de la plaque murale comme
modèle, marquez l’emplacement des quatre trous de montage externes. Avec une mèche de 3/8 pouce, percez un avant-trou de 1 cm sur tous les
emplacements marqués. Installez une cheville pour cloison sèche (d) dans l’un des avant-trous et serrez le boulon d’ancrage jusqu’à ce qu’il soit
complètement logé. Reportez-vous au schéma 1b. Desserrez le boulon d’ancrage d’environ 0,6 cm et recommencez le processus pour les trois
avant-trous supplémentaires. Une fois la plaque murale montée sur le mur, serrez les 4 boulons d’ancrage fermement.
Remarque : Pour les installations sur cloisons sèches, veillez à ce que la rondelle se trouve entre la tête du boulon d’ancrage et la plaque murale.

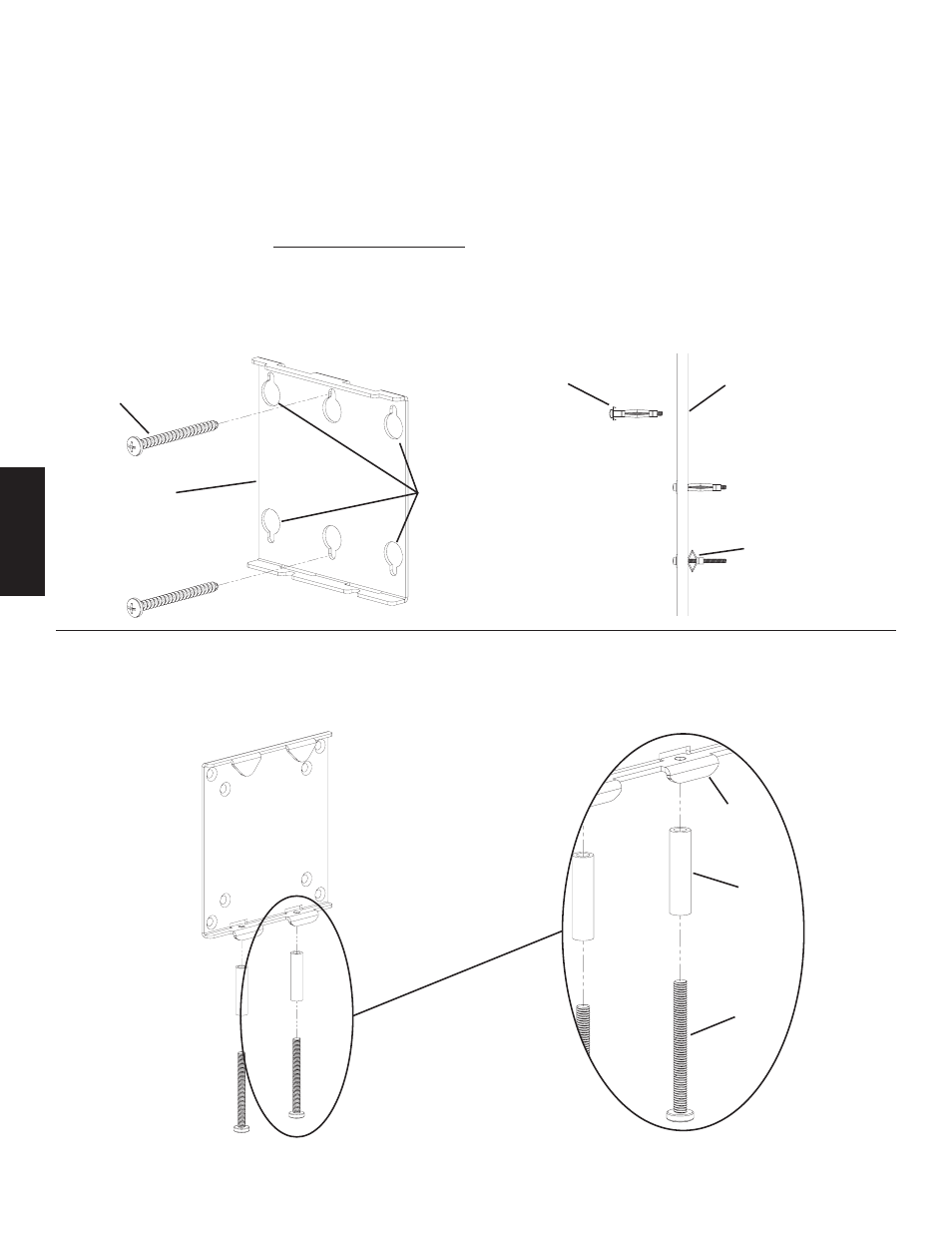

Schéma 1a Schéma 1b
d percez un avant-trou
c de 1 cm
a trous pour cloison sèche
serrez le boulon
d’ancrage jusqu’à
ce que la cheville soit
relevée
contre le mur
Etape 2 : Installation des boulons de blocage M5
Insérez chacun des boulons de blocage M5 (h) dans une entretoise M5 (l) et vissez-les dans le trou approprié du support du moniteur (b), tel
qu’illustré sur la vue détaillée du schéma 2. Vissez le boulon de blocage M5 dans le support du moniteur, juste assez pour engager le filetage.
Schéma 2 Vue détaillée
b
l
h
Remarque : Pour les téléviseurs à panneau arrière plat, reportez-vous à l’étape 3. Pour les téléviseurs dotés d’une configuration de trous de montage en
retrait, reportez-vous à l’étape 4. Pour les téléviseurs dotés d’une configuration de trous de montage profondément en retrait, reportez-vous à l’étape 5.
