Шаг 3. Установка скобы для монитора на телевизоре с плоской задней панелью
Присоедините крепежную скобу (b) к телевизору посредством винта M4 x 10 мм (e) с шайбой М4 (i), ввинченного через скрытое
отверстие в скобе. Аналогично ввинтите все четыре винта чтобы зафиксировать телевизор. Как это сделать, показано на
увеличенном изображении к рисунку 3. Затяните винты с помощью крестообразной отвертки.
Примечание: Если монтажные отверстия на задней панели телевизора углублены, см. шаг 3 или шаг 4.

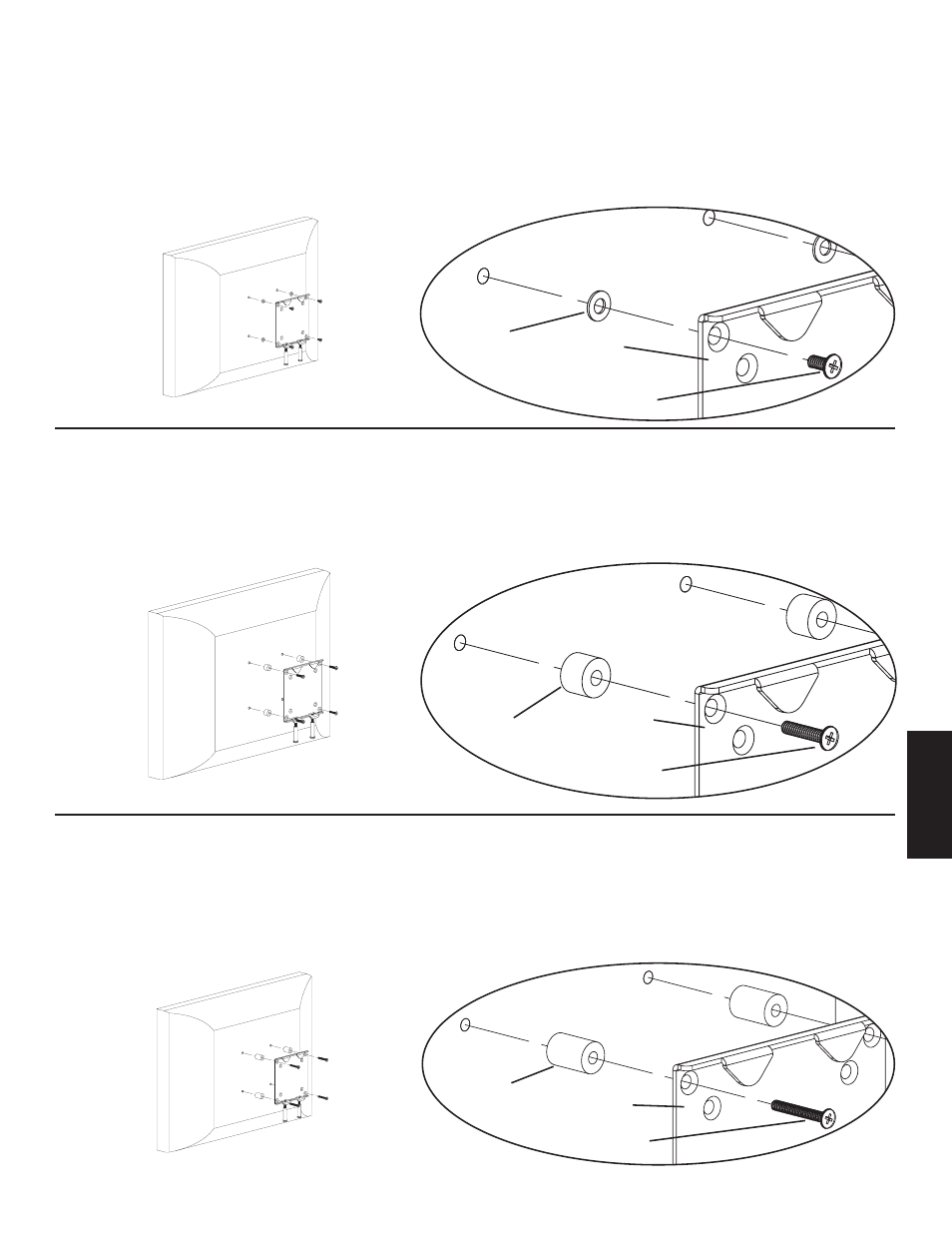

Рисунок 3 Увеличенное изображение
i
b
e
Шаг 4. Прикрепление крепежных скоб к телевизору с углубленными монтажными отверстиями
Присоедините крепежную скобу (b) к телевизору посредством винта M4 x 20 мм (f) с малой установочной шайбой М4 (j),
ввинченного через скрытое отверстие в скобе. Аналогично ввинтите все четыре винта чтобы зафиксировать телевизор. Как это
сделать, показано на увеличенном изображении к рисунку 4. Затяните винты с помощью крестообразной отвертки.
Рисунок 4 Увеличенное изображение
j b
f
Шаг 5. Прикрепление крепежных скоб к телевизору с сильно углубленными монтажными отверстиями
Присоедините крепежную скобу (b) к телевизору посредством винта M4 x 30 мм (g) с большой установочной шайбой М4 (k),
ввинченного через скрытое отверстие в скобе. Аналогично ввинтите все четыре винта чтобы зафиксировать телевизор. Как это
сделать, показано на увеличенном изображении к рисунку 5. Затяните винты с помощью крестообразной отвертки.
Рисунок 5 Увеличенное изображение
k
b
g
