– 15 –
SURROUND SPEAKERS LEFT RIGHT LEFT RIGHT
CENTER FRONT
CENTER
FRONT LEFT
FRONT RIGHT
SURROUND RIGHT
SURROUND LEFT
SURROUND BACK
SURROUND
BACK

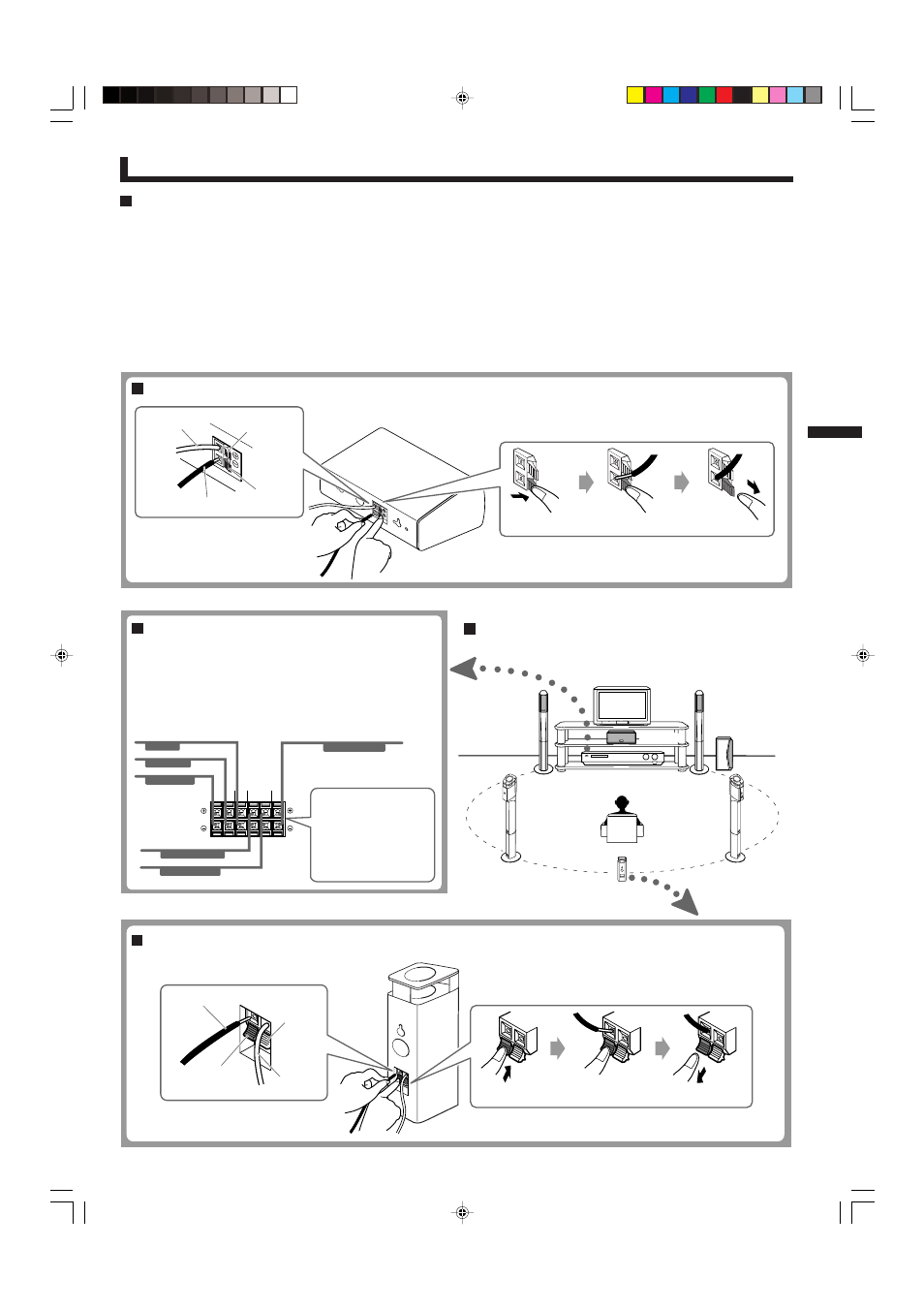

Collegamento
Collegamento tipico all’amplificatore
Collegare i diffusori ai terminali per diffusori sull’amplificatore per
mezzo dei cavi per diffusori attenendosi allo schema seguente.
• Durante il collegamento dei cavi assicurarsi che i simboli di
polarità ( ª e ·) corrispondano.
• Nello schema seguente è riportato un esempio di collegamento
tipico.
Collegamento del diffusore centrale
Collegamento del sistema di diffusori all’amplificatore
Prima del collegamento—
• Per evitare di danneggiare i diffusori, prima di collegare il sistema di
diffusori spegnere l’amplificatore.
• L’impedenza di ciascun diffusore è di 6 Ω. Prima di collegare i diffusori
all’amplificatore, verificare la gamma di impedenza dell’amplificatore.
Se l’impedenza del diffusore non è compresa nell’intervallo di
impedenza dell’amplificatore, non è possibile collegare il sistema
all’amplificatore.
• La capacità massima di gestione di energia dei diffusori è di 100 W.
Una potenza in ingresso eccessiva può causare interferenze e danni.
• Per prevenire rumori indesiderati, abbassare il volume prima di
eseguire le seguenti operazioni:
– Accensione o spegnimento di altri componenti,
– Utilizzo dell’amplificatore,
– Sintonizzazione di stazioni FM,
– Avanzamento rapido del nastro,
– Riproduzione continua di oscillazioni ad alta frequenza o di suoni
elettronici acuti.
• Durante l’utilizzo di un microfono, non orientarlo verso i diffusori e non
utilizzarlo in prossimità dei diffusori; il feedback che ne consegue può
danneggiare i diffusori.
• Prima di sostituire la cartuccia della puntina, scollegare sempre il
giradischi dalla sorgente di alimentazione; il rumore che ne consegue
può danneggiare i diffusori.
Premere Rilasciare Inserire
Per il modello SP-XF30:
Si consiglia di utilizzare
il modello SP-SB100—
acquistabile
separatamente.
Nero rigato
Rame
Rosso
Nero
Disposizione dei diffusori
Anteriore
sinistro
Subwoofer
Amplificatore
Surround
destro Surround
sinistro
Anteriore
destro
Centrale
Collegamento del diffusore surround posteriore—solo per il modello SP-XF70
Solo per il modello SP-XF70
Surround
posteriore
Premere Rilasciare Inserire
Nero rigato
Rame
Rosso
Nero
Italiano
