– 13 –
SURROUND SPEAKERS LEFT RIGHT LEFT RIGHT
CENTER FRONT
CENTER
FRONT LEFT
FRONT RIGHT
SURROUND RIGHT
SURROUND LEFT
SURROUND BACK
SURROUND
BACK

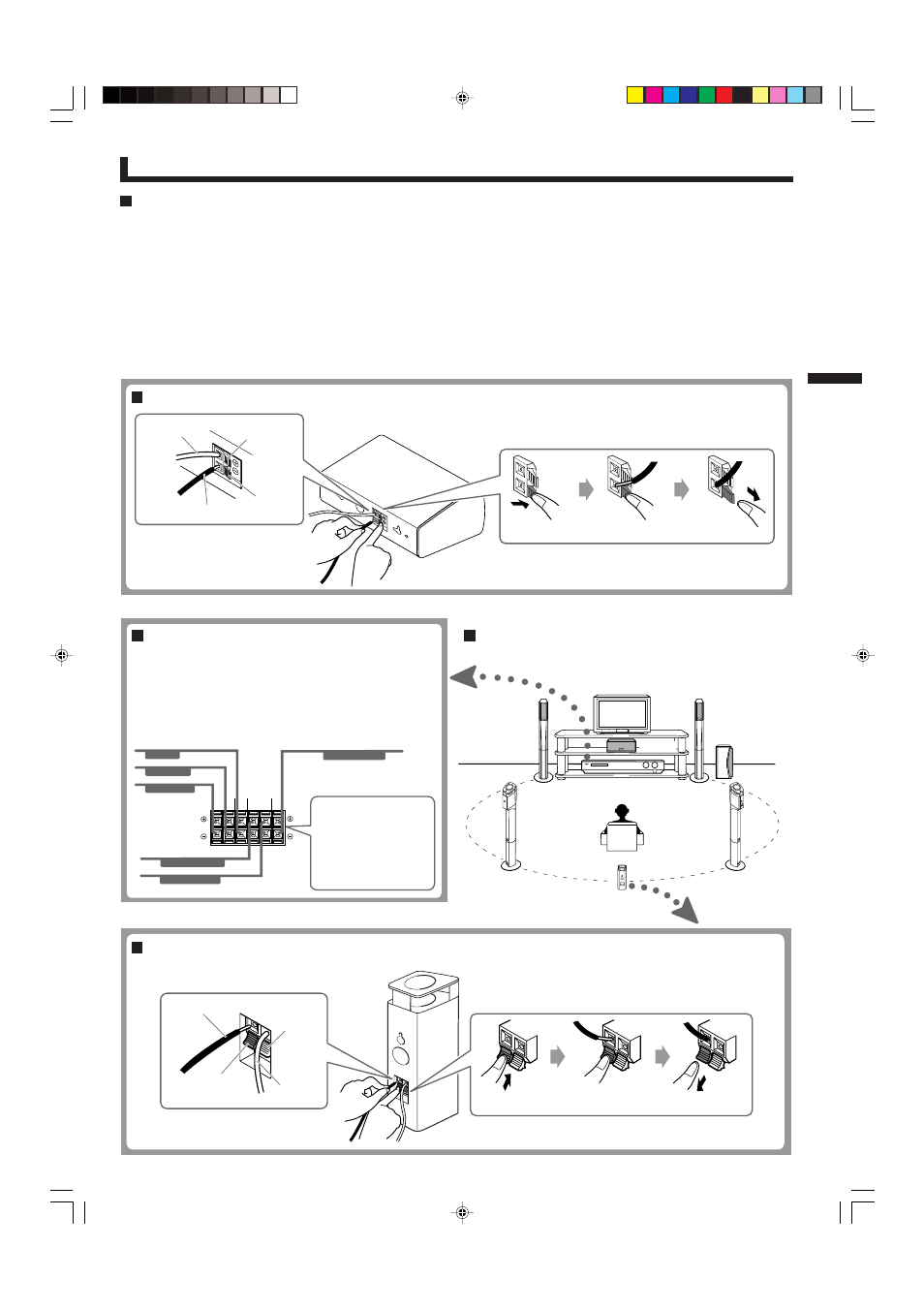

Conexión
Método de conexión típica a un amplificador
Refiriéndose a la ilustración de abajo, conecte los altavoces a los
terminales de altavoz del amplificador utilizando los cables de
altavoz.
• Cuando conecte los cables de altavoz, asegúrese de hacer
coincidir las polaridades ( ª y ·).
• La ilustración de abajo es un ejemplo de conexión típica.
Conexión del altavoz central
Conexión del sistema de altavoces al amplificador
Antes de la conexión—
• Desconecte la alimentación del amplificador antes de conectar el
sistema de altavoces; de lo contrario, se podrían producir daños en los
altavoces.
• La impedancia de cada altavoz es de 6 Ω. Antes de conectarlos a su
amplificador, compruebe el margen de impedancias para altavoz de su
amplificador. Si la impedancia de este altavoz está fuera del margen de
impedancias para altavoz indicado en el amplificador, no podrá
conectar este sistema al amplificador.
• La capacidad de potencia máxima de los altavoces es de 100 W. Una
entrada excesiva provocará ruidos anormales y daños eventuales.
• Antes de realizar las siguientes operaciones, asegúrese de bajar el
nivel de volumen del amplificador para evitar un estallido de sonido:
– Activar o desactivar otros componentes,
– Operar el amplificador,
– Sintonizar emisoras FM,
– Avanzar rápidamente una cinta,
– Reproducir continuamente oscilaciones de alta frecuencia o sonidos
electrónicos de tonos agudos.
• Cuando utilice un micrófono, no lo dirija hacia los altavoces ni lo utilice
cerca de los altavoces; de lo contrario, el aullido resultante podrá dañar
los altavoces.
• Antes de reemplazar el cartucho, siempre desconecte la alimentación
del tornamesa; de lo contrario, el chasquido podría dañar los
altavoces.
Presionar Soltar Insertar
Para SP-XF30:
Se recomienda usar
SP-SB100—
adquirible a opción.
Rayas negras
Cobre
Rojo
Negro
Disposición de los altavoces
Delantero
izquierdo
Subwoofer
Amplificador
Surround
derecho
Surround
izquierdo
Central
Delantero
derecho
Presionar Soltar Insertar
Rayas negras
Cobre
Rojo
Negro
Conexión del altavoz surround trasero—sólo para SP-XF70
Sólo para SP-XF70
Surround
trasero
Español
