Sección 4
INSTRUCCIONES DE OPERA CIÓN
No trate de operar este cortacésped a menos que
haya leído este manual. Aprenda la ubicación y el
propósito de todos los controles e instrumentos
antes de operar este cortacésped.
4.1 CONTROLES E INSTRUMENTOS
IDENTIFICACIÓN
Antes de operar el cortacésped, debe familiarizarse con
todos los controles del cortacésped y el motor. Es
importante conocer la ubicación, función y operación de
estos controles para la operación segura y eficiente del
cortacésped.
1. Interruptor de encendido (Figura 4-1). Usado
para arrancar el motor; tiene tres posiciones; OFF,
ON, y STAR T.
2. Interruptor de la plataforma del cortacésped
(Figura 4-1). Usado para accionar y desconectar
el sistema de transmisión del cortacésped. T ire
del interruptor para accionar la transmisión de
plataforma. Presione el interruptor para desconectar
la transmisión de plataforma
3. Control de estrangulación del motor
(Figura 4-1). Usado para arrancar un motor frío.
4. Control de aceleración del motor (Figura 4-1).
Usado para controlar la velocidad de motor.
Presionando la palanca hacia abajo aumenta la
velocidad del motor. Tirando de la palanca hacia
atrás disminuye la velocidad del motor. La posición
completamente hacia atrás es la posición de
MARCHA EN V ACÍO. La posición de corte es la
de más adelante.

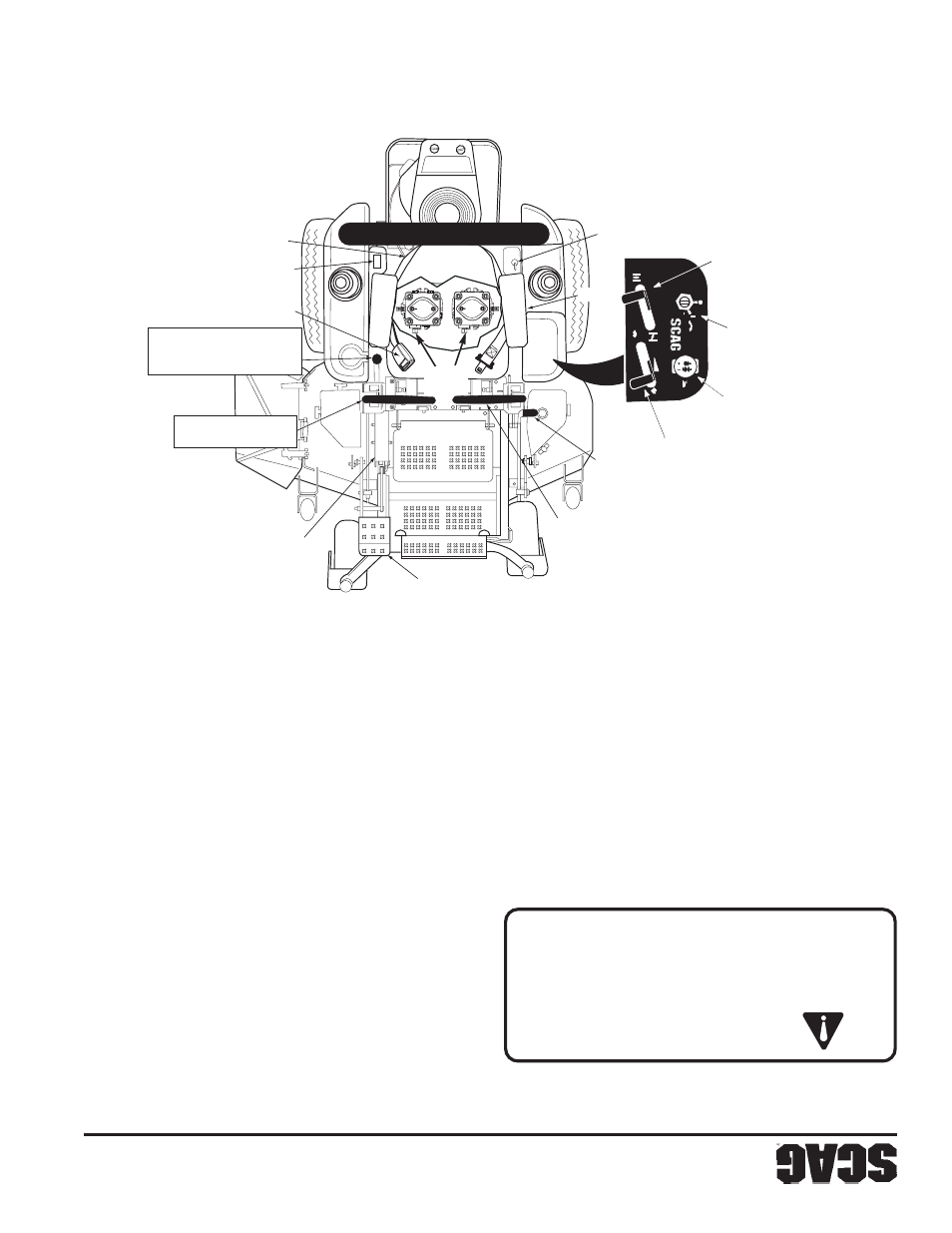

Figura 4-1 Controles e Instrumentos
ELEVA CIÓN DE LA
PLA TAFORMA
VÁL VULA DE CAMBIO
DE COMBUSTIBLE
CONTROL IZQ UIERDO
DE DIRECCIÓN
FRENO DE
EST A CIONAMIENTO
AJUSTE DE AL TURA
DE CORTE
INTERRUPT OR
DE ENCENDIDO
INTERRUPT OR DE
LA PLA TAFORMA
DEL CORTA CÉSPED
CONTROL DE A CELERACIÓN
DEL MOT OR
CONTROL DE
ESTRANGULACIÓN
DEL MOT OR
STC 2007 CAI SP
PO
WER EQ
UIPMENT
CHOKE
OFFOFF
ONON
ST
AR
T
ST
AR
T
FA
S
T
F AST
SLO
W
SLO
W
MO
WER DECK
PUSH IN
T O
DISENGA
GE
PULL OUT T O ENGA
GE
HORÓMETRO
FUSIBLES
P ALANCA DE LIBERA CIÓN
DE LA PLA TAFORMA
DE CORTE
VÁL VULA
DE
DESCARGA
CINTURÓN DE SEGURIDAD
CONTROL DERECHO
DE DIRECCIÓN
LIBERADOR DEL
SEGURO DE SUJECIÓN
DEL ASIENTO
PRECA UCIÓN:
