Sección 6
25
6.6 AJUSTE DE LA PLA TAFORMA DE COR TE
El nivel de la plataforma de corte, la inclinación y la altura
se ajustan en fábrica. Sin embargo, si deben realizarse
estos ajustes alguna vez, los siguientes procedimientos lo
ayudarán a obtener el ajuste apropiado de la plataforma
de corte.
-NOTA-
Antes de proceder con los ajustes de la
plataforma de corte, asegúrese de que todas las
llantas se inflen apropiadamente.
Nivel de la plataforma de corte
La plataforma de corte debe ser plana de lado a lado para
un desempeño apropiado de corte. Para verificar el nivel,
asegúrese que el cortacésped esté en una superficie plana
y nivelada, las llantas estén infladas apropiadamente y la
plataforma de corte esté fijada en la altura de corte más
común que usará. En el lado derecho de la máquina,
verifique la distancia desde la parte superior de la
plataforma de corte hasta el piso. Luego revise la
distancia desde la parte superior de la plataforma de corte
hasta el piso en el lado izquierdo de la máquina. Ambas
medidas deben ser iguales. Si las dos medidas son
diferentes, el nivel de la plataforma de corte se debe
ajustar como sigue:
1. En el lado frontal del lado izquierdo de la plataforma
de corte, ubique el soporte de ajuste de la misma
(V ea la Figura 6-4).

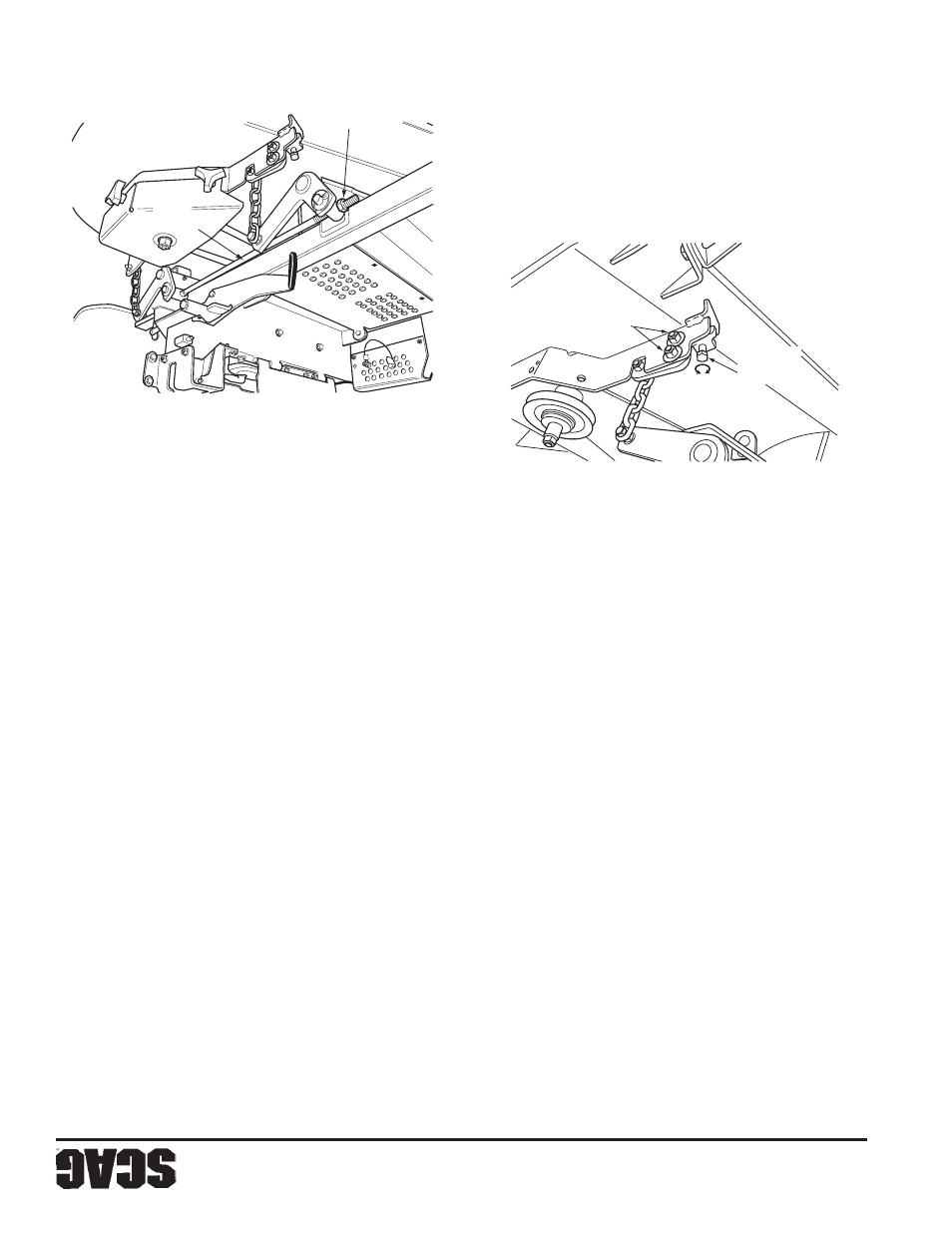

Figura 6-4. Ajuste de la plataf orma de corte
2. Afloje las dos tuercas elásticas de tope. Regule el
perno hacia arriba o hacia abajo en el soporte de
ajuste para ajustar la plataforma de corte hasta que
la distancia desde la parte inferior de la misma al piso
sea igual que la medida del lado derecho de la
máquina.
3. Apriete las dos tuercas elásticas de tope para
asegurar la plataforma de corte en la posición
apropiada.
Inclinación de la plataforma de corte
La inclinación de la plataforma de corte debe ser igual
entre la parte frontal y posterior de la misma para un
desempeño de corte apropiado. Para verificar la
inclinación apropiada de la plataforma, asegúrese que el
cortacésped esté en una superficie plana y a nivel y que
las llantas estén infladas apropiadamente.
V erifique la distancia desde la parte superior de la
plataforma de corte hasta el piso en el lado posterior del
lado derecho de la plataforma de corte directamente
detrás de las cadenas suspendidas de la plataforma de
corte. Luego verifique la distancia desde la parte superior
de la plataforma de corte hasta el piso en el lado frontal
del lado derecho de la misma directamente en frente de
las cadenas suspendidas de la plataforma de corte. La
medida en la parte frontal de la plataforma de corte debe
ser la misma que en la parte posterior de la plataforma.
También realice estas medidas en el lado izquierdo de la
plataforma de corte. Si la medida en la parte frontal de la
plataforma no es la misma, la inclinación de la plataforma
debe ajustarse de la manera siguiente:
1. Afloje las tuercas de bloqueo en ambas varillas de
ajuste. (V ea la Figura 6-5).
2. Usando unos alicates de mandíbula ajustable, gire las
varillas de ajuste en la parte no roscada de la varilla
hasta que la plataforma esté igual desde la parte
frontal a la posterior a ambos lados de la plataforma
de corte. Apriete ambas tuercas de bloqueo.
AFLOJE
AQU Í
AJUSTE
AQU Í
Figura 6-5. Ajuste de la plataforma de corte
TUERCA DE
BLOQUEO
AJUSTE
DE LA
VARILLA
STC2006CDP SP
