Sección 6
27
Para ajustar la altura del deflector de corte personalizado:
1. Coloque la plataforma de corte en posición de
transporte.
2. Quite los accesorios que aseguran el deflector de
corte personalizado a la plataforma de corte. (V ea
la Figura 6.8).
-NOTA-
La ubicación de los accesorios usados en las
ilustraciones es sólo para refer encia. La
ubicación de los accesorios puede variar de
acuerdo con el tamaño de la plataforma de cor te.

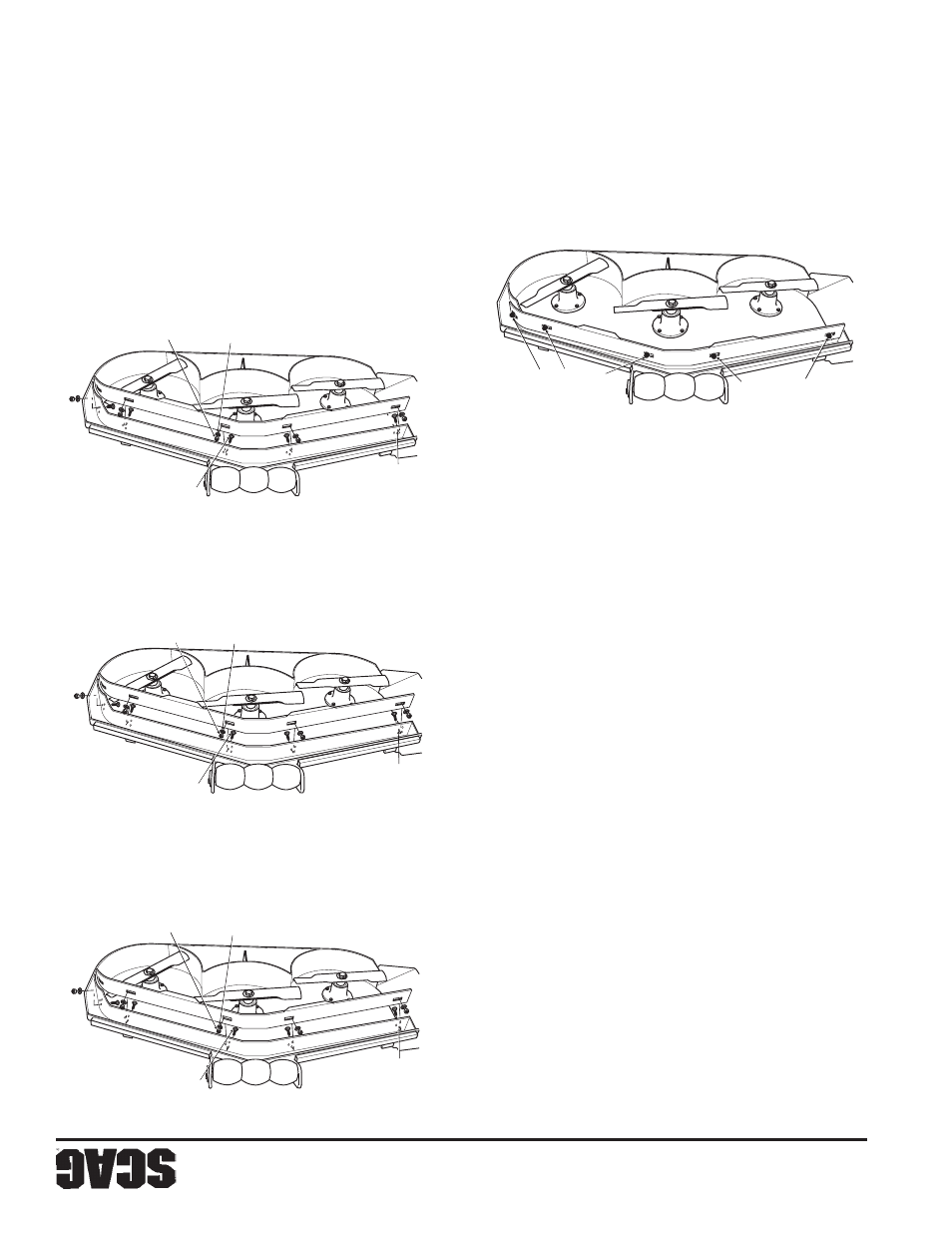

Figura 6-8. Deflector de corte personalizado
3. Mueva el deflector de corte personalizado a la
posición deseada. (V ea las Figuras 6.9 hasta 6.1 1
para la ubicación).
4. Vuelva a instalar los accesorios de montaje como se
muestra. (V ea las Figuras 6.9 hasta 6.1 1). Apriete los
tornillos con un torque de 39 pies-lb.
Figura 6-11. P osición 4" del deflector
de corte personalizado
Figura 6-10. Posición 3-1/2" del deflector
de corte personalizado
2004 CCB SP
TORNILLERÍA
DE MONT AJE
TORNILLERÍA
DE MONT AJE
2004 CCB - 3" Setting SP
PERNO DEL CARRO
CONJUNTO SUPERIOR
DE AGUJER OS P ARA
AJUSTE DE 3"
ARANDELA
PLANA
TUERCA ELÁSTICA
DE TOPE
2004 CCB - 3-1/2" Setting SP
PERNO DEL CARRO
CONJUNTO CENTRAL DE
AGUJER OS P ARA EL
AJUSTE DE 3 ½"
ARANDELA
PLANA
TUERCA ELÁSTICA
DE TOPE
2004 CCB - 4" Setting SP
PERNO DEL CARRO
CONJUNTO INFERIOR
DE AGUJER OS P ARA
AJUSTE DE 4"
ARANDELA
PLANA
TUERCA ELÁSTICA
DE TOPE
C. Posición 4" (ajuste de fábrica) - el deflector se
instala usando el conjunto inferior de agujeros en el
deflector frontal soldado dentro de la plataforma de
corte. (V ea la Figura 6.1 1). La colocación del
deflector en el ajuste de 4" mejorará el corte en
otoño (recogida de hojas) y reducirá los “soplos”
en la plataforma de corte.
Figura 6-9. Posición 3" del deflector
de corte personalizado
A. Posición 3" - el deflector se instala usando el
conjunto superior de agujeros en el deflector frontal
soldado dentro de la plataforma de corte. (V ea la
Figura 6.9). En esta posición la plataforma de corte
V elocity-Plus entregará la mejor calidad de corte en
césped muy alto, tieso y difícil de cortar.
B. Posición 3-1/2" - el deflector se instala usando el
conjunto central de agujeros en el deflector frontal
soldado dentro de la plataforma de corte. (V ea la
Figura 6.10). Se puede usar para cortes de propósito
general. Colocar el deflector de corte personalizado
en la posición 3-1/2" le da una adecuada combinación
de desempeño de corte en todos los tipos de césped.
