13
Sección 4
5. Horómetro (Figura 4-1). Indica el número de
horas que ha operado el motor. Opera cuando el
interruptor de la llave de encendido está en la
posición ON. Ha fijado los recordatorios para el
mantenimiento del motor y los cambios de aceite del
sistema hidráulico. El mantenimiento programado
empezará a destellar 2 horas antes de la hora
establecida y continuará destellando hasta 2 horas
después. Reinicia automáticamente.
6. Portafusibles (Figura 4-1). Dos fusibles de 20
Amp protegen el sistema eléctrico del cortacésped.
Para reemplazar los fusibles, retire el fusible del
zócalo e instale uno nuevo.
7. Control izquierdo de dirección (Figura 4-1).
Usado para controlar la rueda izquierda del
cortacésped al avanzar hacia adelante o en reversa.
8. Control derecho de dirección (Figura 4-1).
Usado para controlar la rueda derecha del
cortacésped al avanzar hacia adelante o en reversa.
9. Control del freno de estacionamiento (Figura
4-1). Usado para accionar y desconectar los frenos
de estacionamiento. T ire de la palanca para accionar
los frenos de estacionamiento. Presione la palanca
para desconectar los frenos de estacionamiento.
10 .Válvula de cambio de combustible (Figura 4-1). .
Ubicada en el lado izquierdo de la máquina. Usada
para cortar el suministro del combustible al motor y
cambiar la alimentación de combustible entre tanques.
Gire la válvula en contra del sentido de las agujas del
reloj para suministrar combustible solamente del
tanque del lado izquierdo. Gire la válvula en el
sentido de las agujas del reloj para suministrar
combustible solamente del tanque del lado derecho.
11 .Palancas de control de la válvula de descarga
(Figura 4-2). Ubicadas en las bombas hidráulicas,
se usan para “rodar libremente” el cortacésped. El
giro de las palancas en el sentido de las agujas del
reloj hasta que se detengan permite que la unidad se
mueva con potencia hidráulica. Las palancas deben
estar en esta posición y apretadas a 10 pies/lb para la
operación apropiada del sistema de transmisión del
cortacésped. El giro de las palancas en el sentido
contrario a las agujas del reloj, 1-2 vueltas, permite que
el cortacésped se mueva a mano (rueda libremente).
12. Palanca de pie de elevación de plataforma
(Figura 4-1). Usada para levantar y bajar la
plataforma de corte.

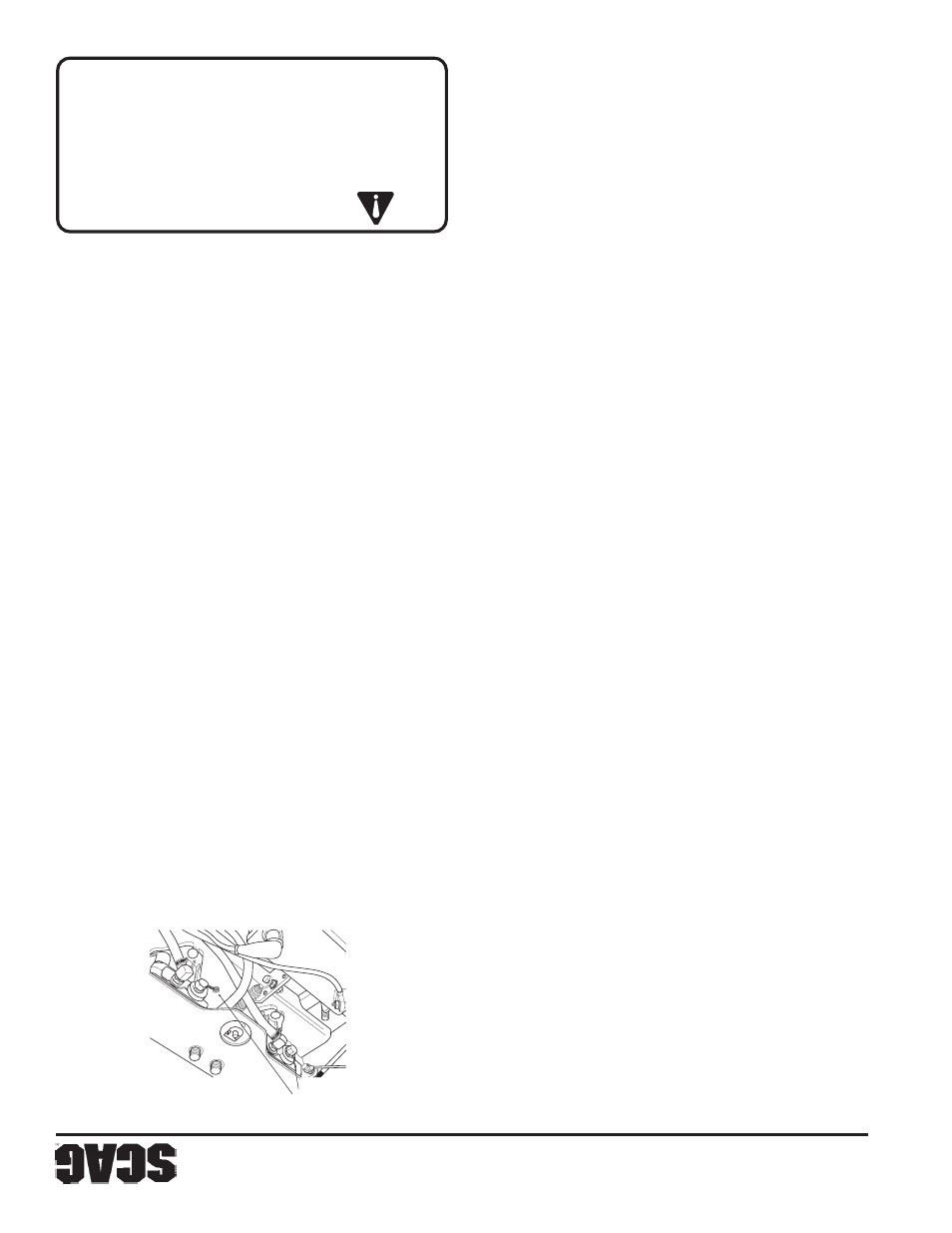

Figura 4-2 Control de válvula de descarga
13 .Ajuste de la altura de corte (Figura 4-1). Usado
para poner la plataforma de corte en la altura de
corte deseada.
14. Palanca de liberación de la plataforma de corte
(Figura 4-1). Usada para trabar la plataforma de
corte en la posición de transporte. Para corte
normal, empuje el pedal hacia adelante y tire de la
palanca de desenganche de modo de soltar la
plataforma de corte.
15 .Cinturón de seguridad (Figura 4-1). Usado para
asegurar al operador. El cinturón de seguridad debe
usarse solo cuando la barra contra vuelco esté en
posición vertical y bloqueada.
16 .Liberador del seguro de sujeción del asiento
(Figura 4-1). Ubicado detrás del asiento. Usado
para asegurar el asiento en la posición de operación.
Libere el seguro para tener acceso a la parte inferior
del asiento.
4.2 SISTEMA DE BLOQUEO DE SEGURIDAD
El cortacésped está equipado con un sistema de bloqueo
de seguridad que evita que el motor arranque a menos
que la transmisión de plataforma esté desconectada, que
el freno de estacionamiento esté accionado, las palancas
de control de dirección en la posición neutral y el
operador en el asiento. El sistema de bloqueo apaga el
motor si el operador deja el asiento con las palancas de
control de dirección en una posición distinta de la neutral
y/o las cuchillas de corte accionadas y/o el freno de
estacionamiento no accionado.
Nunca opere el cortacésped con el sistema de
bloqueo desconectado o funcionando defectuo-
samente. No desconecte ni ponga en puente
ningún interruptor; el hacerlo puede provocarle
lesiones a usted o a terceros o causar daños a
la propiedad.
P ALANCAS DE CONTR OL DE
VÁL VULA DE DESCARGA
STC 2001 DVC1 SP
ADVER TENCIA:
