8

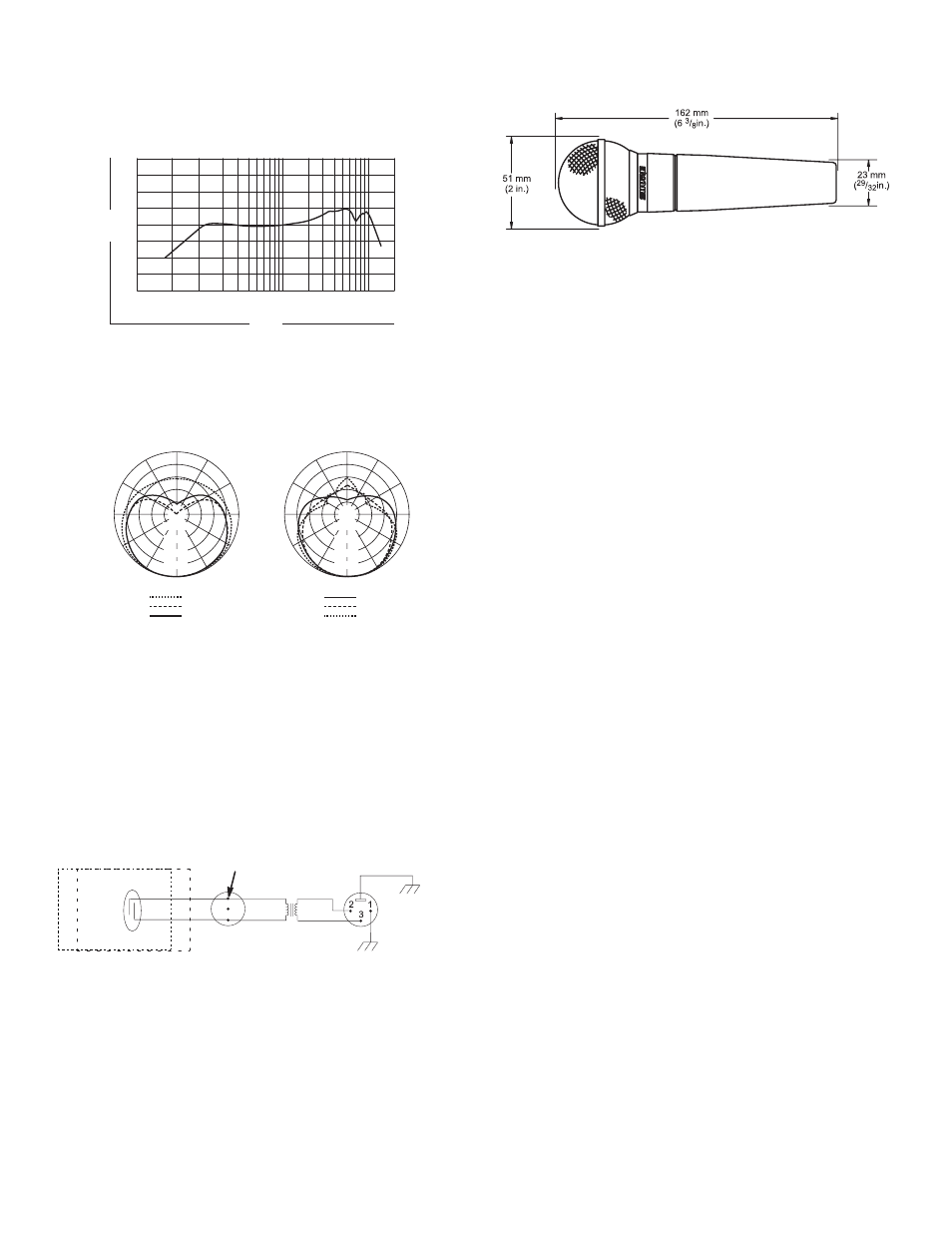

ESPECIFICACIONES
Tipo
Dinámico (bobina móvil)
Respuesta de frecuencia
50 a 15.000 Hz (vea la Figura 2)
20 20000 1000 10000 50 100
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+10
0
–10
Hz
dB
-20
+20
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 2
Dispersión polar
Unidireccional (cardioide), simétrico respecto al eje del micrófo-
no, uniforme respecto a la frecuencia
(vea la Figura 3)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
125 Hz
4000 Hz
8000 Hz
2000 Hz
DISPERSIONES POLAR TIPICAS
FIGURA 3
Nivel de salida (a 1.000 Hz)
Voltaje de circuito abierto: -54,5 dBV/Pa (1,85 mV)
1 Pa = 94 dB SPL
Impedancia
La impedancia nominal es de 150 Ω (real: 300Ω) para conexión
a entradas de micrófono de baja impedancia.
Fase
Una presión positiva en el diafragma del micrófono produce una
tensión positivo en la patilla 2 con respecto a la patilla 3
Conexiones internas
CAPSULA DE
CODIGO
TRANFORMADOR
VERDE
AMARILLO
AZUL
ROJO NEGRO
INTERRUPTOR (SM58S
SOLAMENTE)
VERDE
AMARILLO
CONEXIONES INTERNAS
FIGURA 4
Conector
Conector de audio de tres patillas profesional (tipo XLR macho)
Caja
Metal fundido a troquel esmaltado de color gris oscuro con reji-
lla esférica de acero con acabado mate de color plateado
Dimensiones totales
DIMENSIONES TOTALES
FIGURA 5
Adaptador giratorio
De acción positiva, resistente a roturas, 180° de ajuste con ros-
ca estándar de 5/8 pulg-27
Peso neto
298 g (10,5 oz)
CERTIFICACIONES
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento es-
tablecidos en la norma europea EN 55103 (1996), partes 1 y 2,
para zonas residenciales (E1) y zonas de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Adaptador giratorio ........................................................ A25D
Bolsa de almacenamiento ............................................ 26A13
ACCESORIOS OPCIONALES
Paravientos................Serie A58WS (disponible en 8 colores)
Pie de sombremesa.............................................S37A, S39A
Montaje con aislamiento ................................................ A55M
Montaje doble ................................................................ A26M
Cable (7,6 m [25 pies]) ........................................C25E, C25F
REPUESTOS
Cartucho ...........................................................................R59
Conjunto de malla y rejilla..........................................RK143G
Para información adicional acerca del servicio o repuestos, lla-
me al Departamento de servicio Shure al teléfono 1-800-516-
2525. Fuera de los EE.UU., llame al servicentro autorizado de
productos Shure.
