Shure SM58 - Manual (Page 6)

6

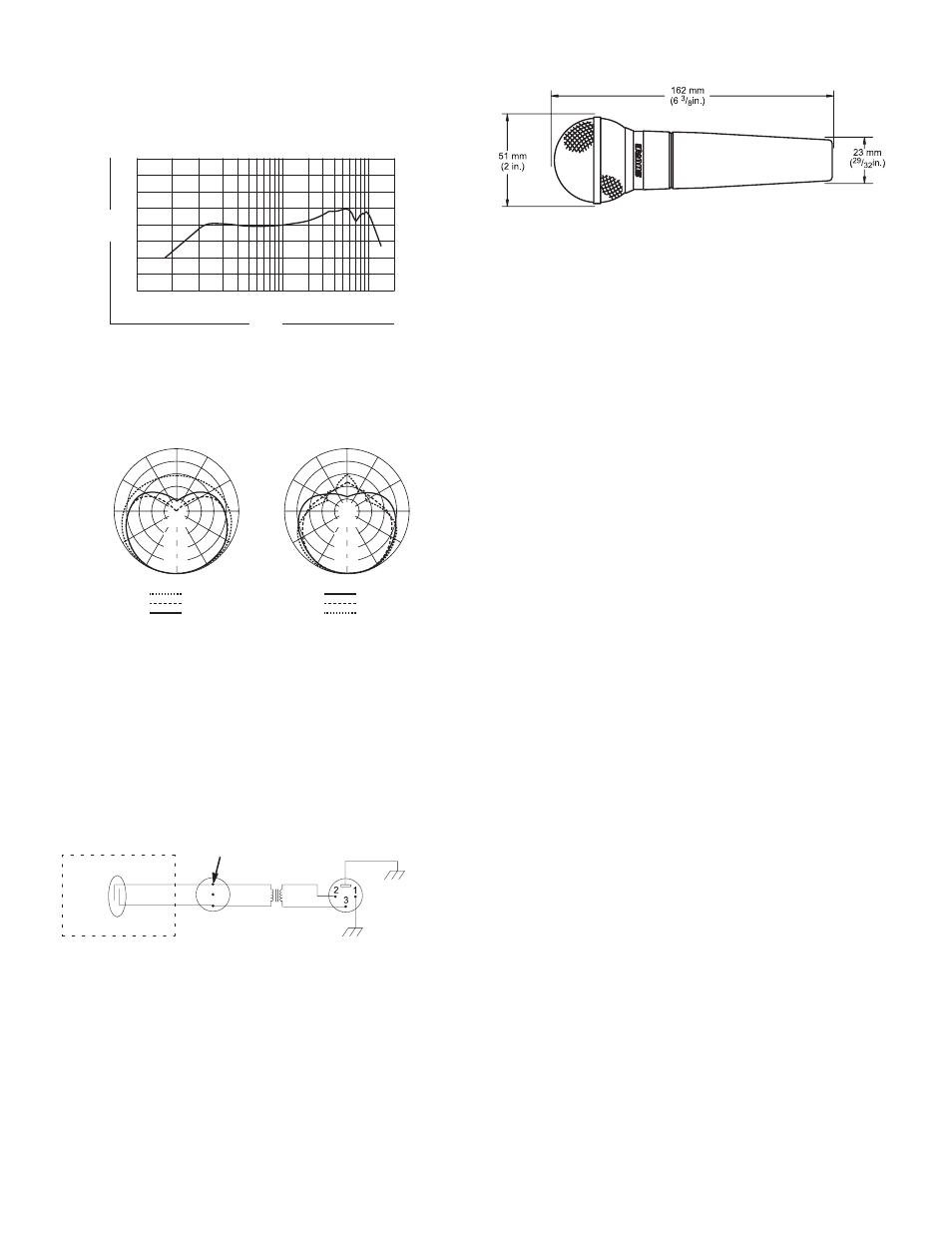

SPEZIFIKATIONEN
Typ
Dynamisch (Tauchspule)
Frequenzgang
50 bis 15.000 Hz (siehe Abbildung 2)
20 20000 1000 10000 50 100
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+10
0
–10
Hz
dB
-20
+20
TYPISCHER FREQUENZGANG
ABBILDUNG 2
Polarcharakteristik
Unidirektionale (Nieren-) Charakteristik, rotationssymmetrisch
um Mikrophonachse, gleichförmig mit Frequenz (siehe Abbil-
dung 3)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
125 Hz
4000 Hz
8000 Hz
2000 Hz
TYPISCHE POLARCHARAKTERISTIK
ABBILDUNG 3
Ausgangspegel (bei 1000 Hz)
Leerlaufspannung: -54,5 dBV/Pa (1,85 mV)
1 Pa = 94 dB SPL
Impedanz
Die Nennimpedanz für den Anschluß an niederohmige Mikro-
phoneingänge beträgt 150 Ω (Ist-Wert 300Ω).
Phasenabgleich
Positiver Druck auf die Membran erzeugt positive Spannung an
Stift 2 gegenüber Stift 3.
Interne Schaltungen
KAPSEL
GEKENNZEICHNET
KRAFTTRANSFORMATOR
GRÜN
GELB
BLAU
ROT SCHWARZ
SCHALTER (SM58S EINZIG)
GRÜN
GELB
INTERNE SCHALTUNGEN
ABBILDUNG 4
Stecker
Dreipoliger Profi-XLR-stecker
Gehäuse
Dunkelgraues einbrennlackiertes Druckgußmetall, kugelförmi-
ger, silberfarbener Stahlgittergrill in matter Ausführung
Gesamtabmessungen
GESAMTABMESSUNGEN
ABBILDUNG 5
Schwenkadapter
Formschlüssig, bruchfest, bis 180° verstellbar, mit 5/8 Inch-27
Standardgewinde
Nettogewicht
298 Gramm
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie
über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die
Prüfungs- und Leistungskriterien der europäischen Norm EN
55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindu-
striegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Schwenkstativadapter ................................................... A25D
Tasche.......................................................................... 26A13
SONDERZUBEHÖR
Windschalterfilter..........Serie A58WS (in 8 Farben erhältlich)
Tischstativ ...........................................................S37A, S39A
Isolierbefestigung.......................................................... A55M
Doppelbefestigung ........................................................ A26M
Kabel (7,6 m).......................................................C25E, C25F
ERSATZTEILE
Kapsel ..............................................................................R59
Schirm- und Grill-Baugruppe.....................................RK143G
Weitere Informationen über Service oder Ersatzteile erhalten
Sie von der Shure Kundendienstabteilung unter der Telefon-
nummer 1-800-516-2525. Außerhalb der Vereinigten Staaten
wenden Sie sich bitte an Ihr Shure Vertragskundendienstzen-
trum.
