10

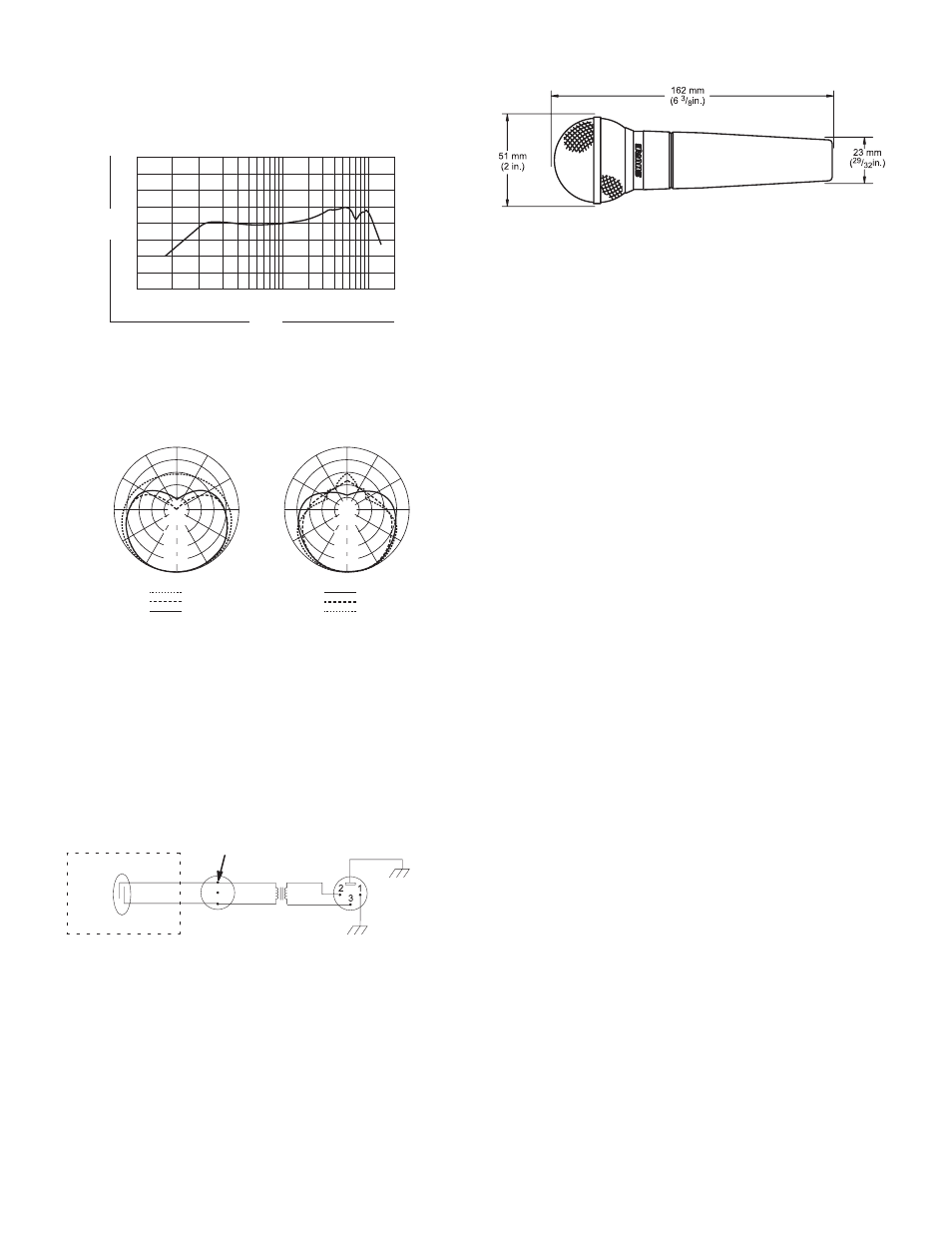

DATI TECNICI
Tipo
Dinamico (a bobina mobile)
Risposta in frequenza
Da 50 a 15.000 Hz (vedi Figura 2)
20 20000 1000 10000 50 100
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+10
0
–10
Hz
dB
-20
+20
RISPOSTA IN FREQUENZA TIPICA
FIGURA 2
Diagramma polare
Unidirezionale (cardioide) con simmetria rotazionale rispetto
all'asse del microfono, uniforme con la frequenza (vedi
Figura 3).
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
125 Hz
4000 Hz
8000 Hz
2000 Hz
DIAGRAMMI POLARI TIPICI
FIGURA 3
Livelli di uscita (a 1.000 Hz)
Tensione a circuito aperto: –54,5 dBV/Pa (1,85 mV)
1 Pa = 94 dB SPL
Impedenza
Valore nominale: 150 Ω (300Ω effettivi) per il collegamento a in-
gressi microfonici con bassi valori nominali di impedenza.
Relazione di fase
Una pressione positiva sul diaframma produce una tensione po-
sitiva al piedino 2 rispetto al piedino 3.
Collegamenti interni
CARTUCCIA
CODICE
TRANSFORMATORE
VERDE
GIALLO
BLU
ROSSO
NERO
INTERRUTORE
(SM58S SOLO)
VERDE
GIALLO
COLLEGAMENTI INTERNI
FIGURA 4
Connettore
Connettore audio professionale a tre piedini (tipo XLR ma-
schio).
Contenitore
Corpo in metallo pressofuso, grigio scuro, smaltato; griglia sfe-
rica in acciaio inossidabile, colore argento con finitura opaca.
Dimensioni totali
DIMENSIONI TOTALI
FIGURA 5
Adattatore regolabile
Senza slittamento, resistente a sollecitazioni da rottura, regola-
bile in un angolo di 180°, con filettatura standard
5/8" - 27.
Peso netto
298 g
CERTIFICAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva eu-
ropea sulla compatibilità elettromagnetica 89/336/CEE. Conforme
ai criteri sulle prestazioni e alle prove pertinenti specificati nella
norma europea EN 55103 (1996) parti 1 e 2, per ambienti residen-
ziali (E1) e industriali leggeri (E2).
ACCESSORI IN DOTAZIONE
Adattatore regolabile...................................................... A25D
Borsa ............................................................................ 26A13
OPTIONAL
Schermo antivento........ Serie A58WS (disponibile in 8 colori)
Base da tavolo .....................................................S37A, S39A
Adattore antivibrazioni ................................................... A55M
Adattore doppio ............................................................. A26M
Cavo (7,6 m) ........................................................C25E, C25F
RICAMBI
Cartuccia...........................................................................R59
Gruppo griglia e schermo ..........................................RK143G
Per ulteriori informazioni sui ricambi o per assistenza, chiamare
l'assistenza clienti della Shure al numero verde 1-880-516-2525
(solo negli Stati Uniti). Fuori dagli Stati Uniti rivolgersi al rivenditore
o ad un centro di assistenza autorizzato.
