4
CARACTÉRISTIQUES
Type
Dynamique (à bobine mobile)

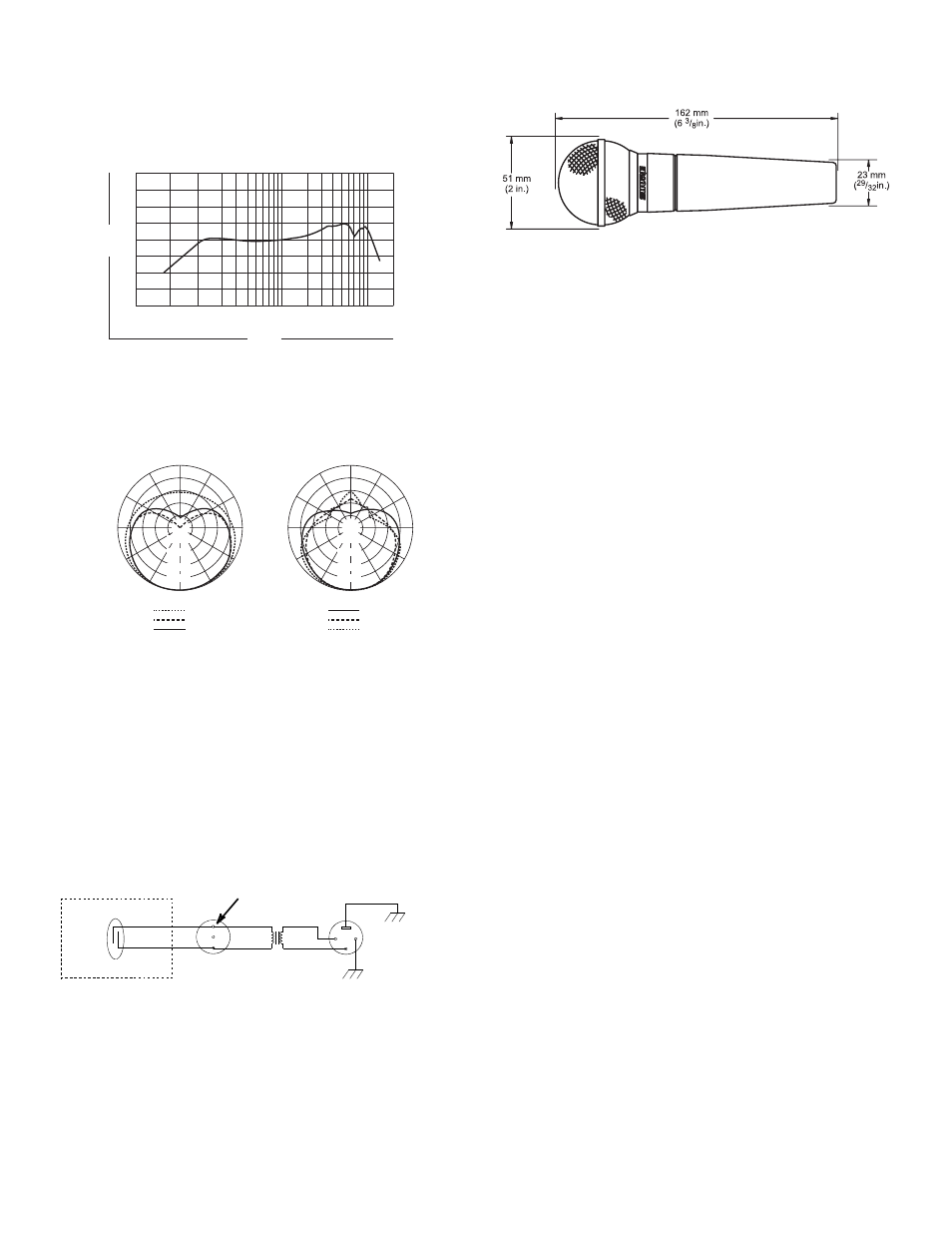

Courbe de réponse
50 à 15 000 Hz (voir la figure 2)
20 20000 1000 10000 50 100
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+10
0
–10
Hz
dB
-20
+20
COURBE DE RÉPONSE TYPIQUE
FIGURE 2
Courbe de directivité
Unidirectionnelle (cardioïde), rotativement symétrique autour de
l'axe du microphone, constante avec la féquence (voir la
figure 3)
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
125 Hz
4000 Hz
8000 Hz
2000 Hz
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 3
Niveau de sortie (à 1000 Hz)
Tension en circuit ouvert : –54,5 dBV/Pa (1,85 mV)
1 Pa = 94 dB SPL
Impédance
L'impédance nominale est de 150 Ω (300Ω réelle) pour con-
nexion aux entrées de micros basse impédance
Phase
Une pression positive sur le diaphragme produit une tension po-
sitive sur la broche 2 par rapport à la broche 3
Connexions internes (voir la figure 4)
CARTOUCHE
CODÉE
TRANSFORMATEUR
GREEN
JAUNE
BLEU
ROUGE NOIR
1 2
3
VERT
JAUNE
COMMUTATEUR
(SM58S SELULEMENT)
CONNEXIONS INTERNES
FIGURE 4
Connecteur
Connecteur professionnel 3 broches (mâle, type XLR)
Corps
Acier moulé émaillé gris foncé avec grille sphérique en acier ar-
gent mat
Dimensions hors tout (voir la figure 5)
DIMENSIONS HORS TOUT
FIGURE 5
Adaptateur de pied pivotant
À emboîtement, incassable, réglable de 0 à 180° avec filet stan-
dard de 5/8"-27
Poids net
298 grammes
Homologation
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103 (1996)
parties 1 et 2 pour les environnements résidentiels (E1) et d'indus-
trie légère (E2).
ACCESSOIRES FOURNIS
Adaptateur de pied pivotant ........................................... A25D
Étui de rangement ........................................................ 26A13
ACCESSOIRES EN OPTION
Coupe-vent .................Série A58WS (8 couleurs disponibles)
Support de table .................................................S37A, S39A
Monture isolante ............................................................ A55M
Double monture ............................................................. A26M
Câble de 7,6 m ...................................................C25E, C25F
PIÈCES DE RECHANGE
Cartouche .........................................................................R59
Ensemble grille et coupe-vent ...................................RK143G
Pour des informations plus détaillées sur les réparations ou les
pièces de rechange, contacter le service après-vente de Shure, au
1-800-516-2525. Hors des États-Unis contacter le centre de répa-
rations agréé de Shure.
