Produktets farge og utforming kan variere, avhengig av modell.
Bakpanel
Kabel-TV-
nettverk
eller
eller
Norsk - 6

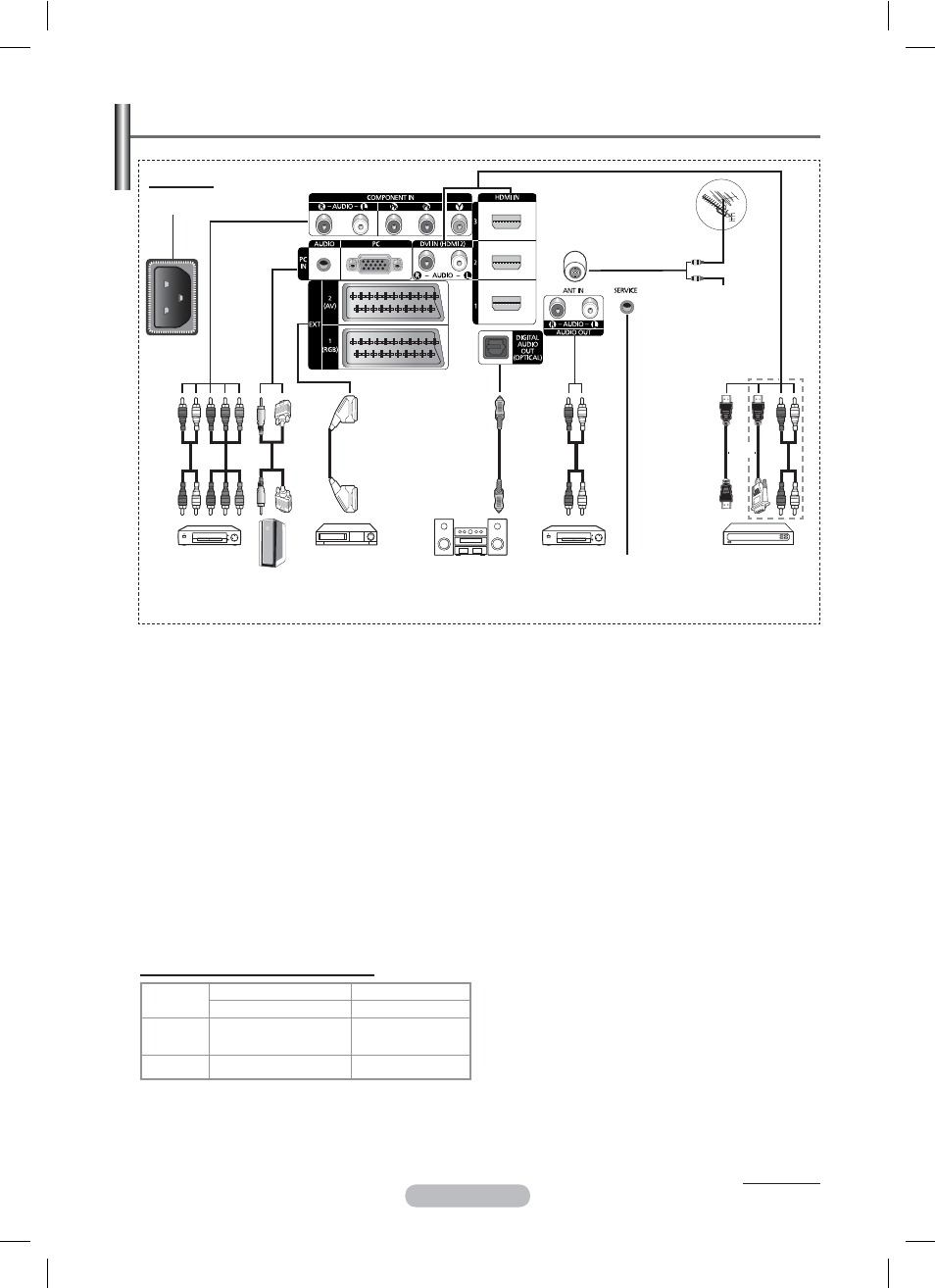

Tilkoplingspanel
Når du kobler et lyd- eller ideosystem til TV-apparatet, må du forsikre deg om at alle elementene
er slått av.
Når en ekstern enhet kobles til, må fargen på tilkoblingsterminalen samsvare med fargen på
kabelen.
Fortsetter....
1 POWER IN
Koble til den medfølgende strømledningen.
2 COMPONENT IN
Audio (AUDIO L/R) og video
(Y/P
B /P R )-innganger for komponent.
3 PC IN(PC) / AUDIO
Koble til kabel fra video- og lydutgangen på
PCen.
4 EXT 1, EXT 2
Inn- eller utganger for eksterne enheter,
for eksempel videospillere, DVD-spillere,
videospillmaskiner eller videoplatespillere.
Inngangs-/utgangsspesifikasjoner
Kontakt
Innsignal Utsignal
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1
Bare TV- eller DTV-
signal er tilgjengelig.
EXT 2 Valgfritt utsignal.
5 DIGITAL AUDIO OUT (OPTICAL)
Koble til en digital lydkomponent.
6 AUDIO OUT (AUDIO R/L)
Du kan kople til RCA-lydsignaler fra
TV-apparatet til en ekstern kilde, som for
eksempel et stereoanlegg.
7 SERVICE
− Brukes bare ved service.
− Kople seriepluggen mellom
det elektrisk bevegelige veggfestet og TV-
apparatet hvis du vil justere TV-apparatets
vinkel med fjernkontrollen.
