PLAQUE DE PROTECTION DE SÉLECTEUR

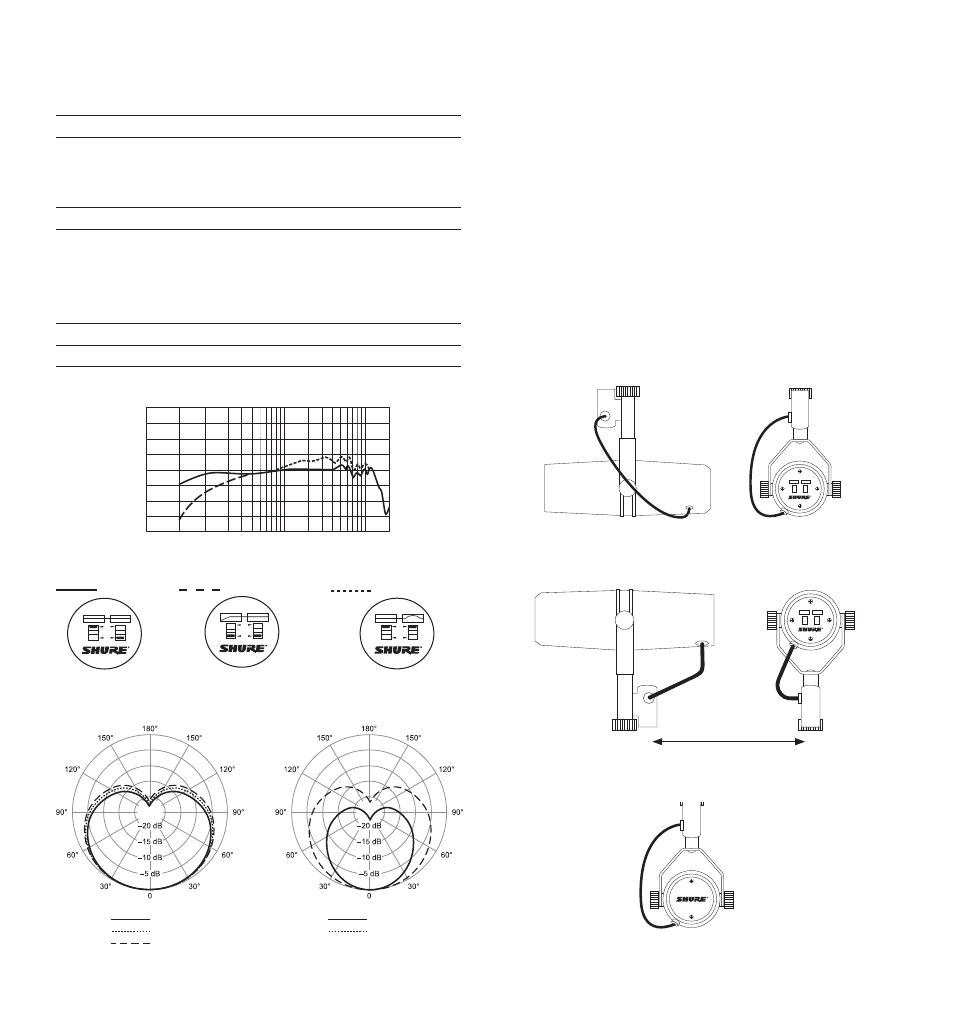

INSTRUCTIONS D’INSTALLATION

Le SM7B peut être monté sur un pied de microphone ou pendu à un flexible. Il est

expédié dans la configuration de montage sur flexible. Pour mettre le SM7B en con-

figuration de montage sur pied, procéder comme suit :
1. Enlever les écrous de serrage des côtés.

2. Retirer les rondelles ajustées, les rondelles-frein, les rondelles en laiton exté-

rieures et les manchons en laiton.

3. Sortir le support du microphone en le faisant glisser. Faire attention à ne pas per-

dre les rondelles restant sur le microphone.

4. Retourner et tourner le support. Le remettre sur les boulons par-dessus les

rondelles en laiton et en plastique encore sur le microphone. Le support doit

s’ajuster de manière à ce que le connecteur type XLR soit orienté vers l’arrière

du microphone et que le logo Shure situé au dos du microphone soit à l’endroit.

5. Remettre les manchons en laiton en place. Veiller à ce qu’ils soient correctement

logés à l’intérieur des rondelles intérieures.

6. Remettre en place les rondelles en laiton extérieures, les rondelles-frein et les

rondelles ajustées.

7. Remettre les écrous de serrage et serrer le microphone à l’angle souhaité.

REMARQUE : Si le serrage des écrous ne maintient pas le microphone en place,

il est possible qu’un ou les deux manchons en laiton ne soient pas correctement

logés à l’intérieur des rondelles.

VUE LATÉRALE DROITE

VUE ARRIÈRE

CONNECTEUR TYPE XLR

VUE LATÉRALE DROITE

VUE ARRIÈRE

ACCESSOIRES ET PIÈCES

Accessoires fournis

Plaque de protection de sélecteur

RPM602

Bonnette anti-vent, grande

A7WS

Accessoires en option

Socle de pupitre à conception extra-plate

S37A

Câble et fiche TRIPLE-FLEX™, 7.6 m (25 pi)

C25F

Pièces de rechange

Capsule

RPM106

Bonnette anti-vent, petite

RK345

Écrou / rondelle

RPM604

CONFIGURATION DE MONTAGE SUR FLEXIBLE

CONFIGURATION DE MONTAGE SUR PIED

250 Hz
500 Hz
1000 Hz

2500 Hz
8300 Hz

9

8

7

6

5

4

3

2

9

8

7

6

5

4

3

2

+20

+10

0

–10

–20

dB

20

50 100

1000

10000 20000

Hz

7

Réponse plane

Atténuation des graves

Amplification de présence
