PIASTRA DI COPERTURA SELETTORE

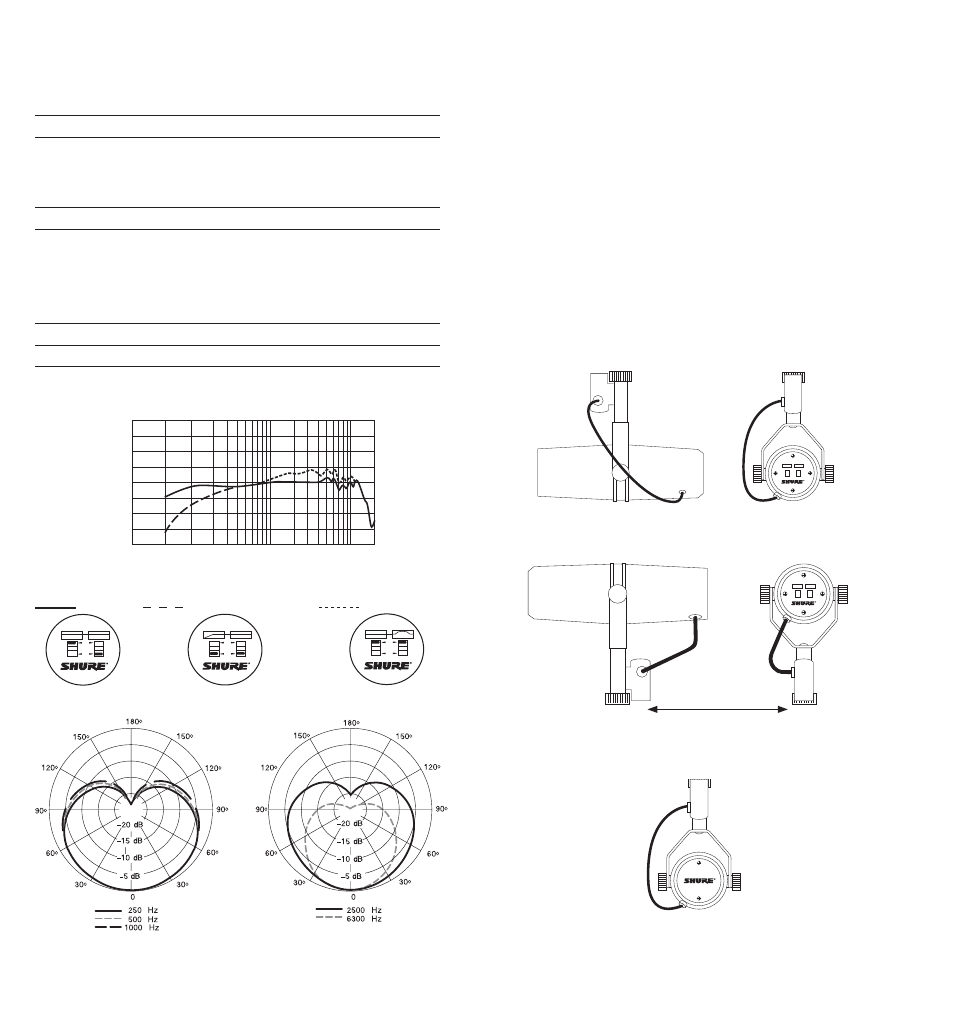

ISTRUZIONI PER IL FISSAGGIO

Il microfono SM7B può essere collocato su un sostegno apposito oppure può essere

appeso a un braccio. Viene spedito nella configurazione di fissaggio al braccio. Per

predisporlo in modo da fissarlo a un sostegno, procedete come descritto di seguito.
1. Togliete i dadi di serraggio sui lati.

2. Togliete le rondelle adattate, le rondelle elastiche, le rondelle di ottone esterne e i

manicotti di ottone.

3. Sfilate la staffa dal microfono, facendo attenzione a non perdere le rondelle ancora

inserite.

4. Capovolgete la staffa e giratela, poi inseritela sulle viti sopra le rondelle di ottone e

di plastica rimaste sul microfono. La staffa deve adattarsi in modo che il connettore

XLR sia rivolto verso la parte posteriore del microfono e che il logotipo Shure sulla

parte posteriore sia diritto.

5. Riposizionate i manicotti di ottone, verificando che siano collocati correttamente

nella sede dentro le rondelle interne.

6. Riposizionate le rondelle di ottone esterne, le rondelle elastiche e le rondelle

adattate.

7. Riposizionate i dadi di serraggio e fissate il microfono all’inclinazione desiderata.

NOTA: se i dadi di serraggio non mantengono il microfono bloccato, è possibile che

uno dei manicotti di ottone, o entrambi, non siano inseriti correttamente dentro tutte le

rondelle.

VISTA DAL LATO DESTRO

VISTA POSTERIORE

CONNETTORE XLR

VISTA DAL LATO DESTRO

VISTA POSTERIORE

ACCESSORI E PARTI DI RICAMBIO

Accessori in dotazione

Piastra di copertura selettore

RPM602

Antivento, grande

A7WS

Accessori opzionali

Sostegno da tavolo a profilo compatto

S37A

Cavo e spina TRIPLE-FLEX™ da 7.6 m (25 piedi)

C25F

Parti di ricambio

Cartuccia

RPM106

Antivento, piccolo

RK345

Dado/rondella

RPM604

CONFIGURAZIONE MONTAGGIO BRACCIO

CONFIGURAZIONE MONTAGGIO SUPPORTO MICROFONO

16

9

8

7

6

5

4

3

2

9

8

7

6

5

4

3

2

+20

+10

0

–10

–20

dB

20

50 100

1000

10000 20000

Hz

Risposta piatta

Attenuazione alle basse frequenze

Amplificazione di presenza
