CUBIERTA DE INTERRUPTORES

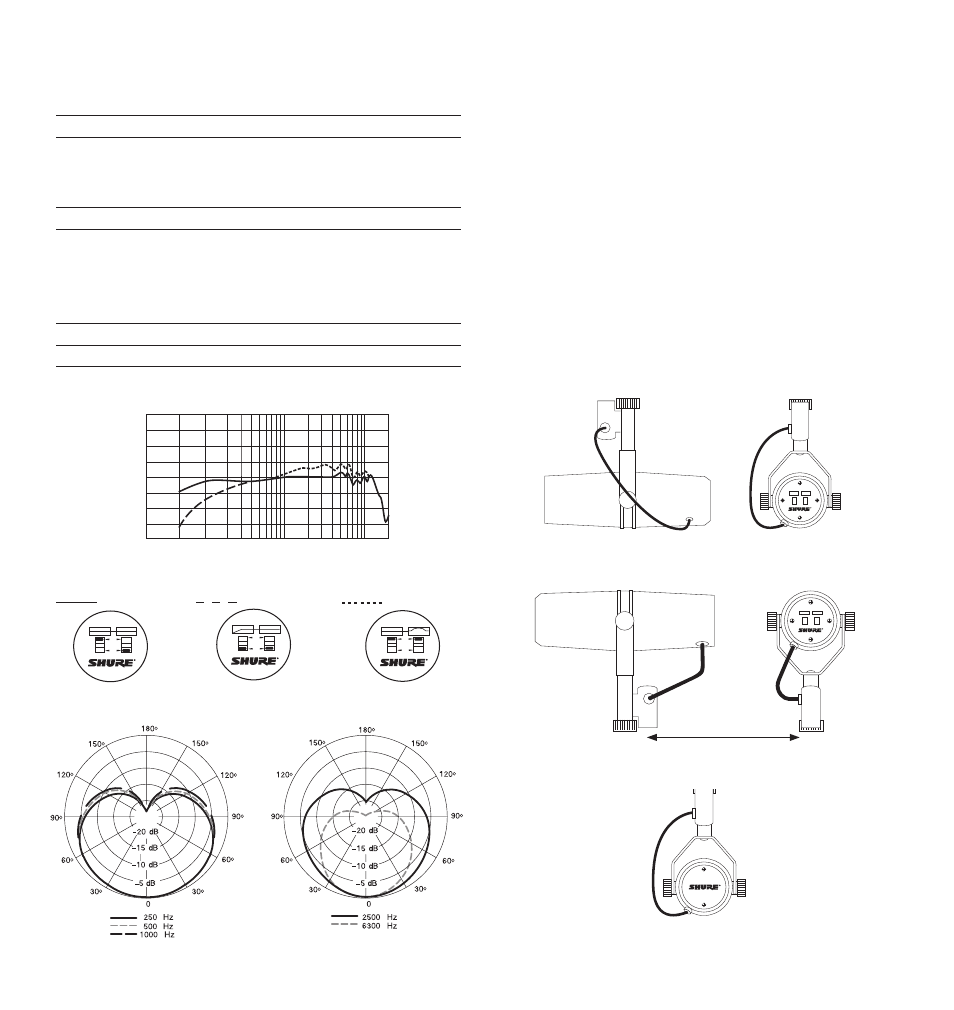

INSTRUCCIONES DE MONTAJE

El SM7B puede montarse en un pedestal de micrófonos estándar, o en un pedestal

de extensión. Se despacha en configuración de montaje en brazo de extensión. Para

configurar el SM7B para montaje en pedestal de micrófonos, efectúe el procedimiento

siguiente:
1. Retire las tuercas de fijación de los costados.

2. Quite las arandelas moldeadas, las arandelas de seguridad, las arandelas exteri-

ores de latón y los manguitos de latón.

3. Deslice la escuadra para quitarla del micrófono. Evite perder las arandelas que to-

davía están en el micrófono.

4. Invierta y gire la escuadra. Deslícela nuevamente sobre los pernos, sobre las aran-

delas de latón y de plástico que permanecieron con el micrófono. La escuadra debe

quedar orientada de modo que el conector XLR quede hacia la parte trasera del

micrófono y el logotipo Shure de la parte posterior del micrófono esté en posición

derecha.

5. Vuelva a colocar los manguitos de latón. Asegúrese que queden debidamente

asentados en las arandelas interiores.

6. Vuelva a colocar las arandelas exteriores de latón, las arandelas de seguridad y las

arandelas moldeadas.

7. Vuelva a colocar las tuercas de fijación y apriete el micrófono al ángulo deseado.

NOTA: Si las tuercas de fijación no sujetan al micrófono en posición, uno o los dos

manguitos de latón podrían no estar debidamente asentados en las arandelas.

VISTA DERECHA

VISTA POSTERIOR

CONECTOR XLR

VISTA DERECHA

VISTA POSTERIOR

ACCESORIOS Y PIEZAS

Accesorios suministrados

Cubierta de interruptores

RPM602

Paravientos grande

A7WS

Accesorios opcionales

Pedestal para escritorio de bajo perfil

S37A

Cable y enchufe TRIPLE-FLEX™, 7,6 m (25 pies)

C25F

Repuestos

Cápsula

RPM106

Paravientos pequeño

RK345

Tuerca/arandela

RPM604

CONFIGURACION PARA MONTAJE EN BRAZO

CONFIGURACION PARA MONTAJE EN PEDESTAL DE MICROFONO

13

9

8

7

6

5

4

3

2

9

8

7

6

5

4

3

2

+20

+10

0

–10

–20

dB

20

50 100

1000

10000 20000

Hz

Respuesta plana

Atenuación de bajos

Aumento de presencia
