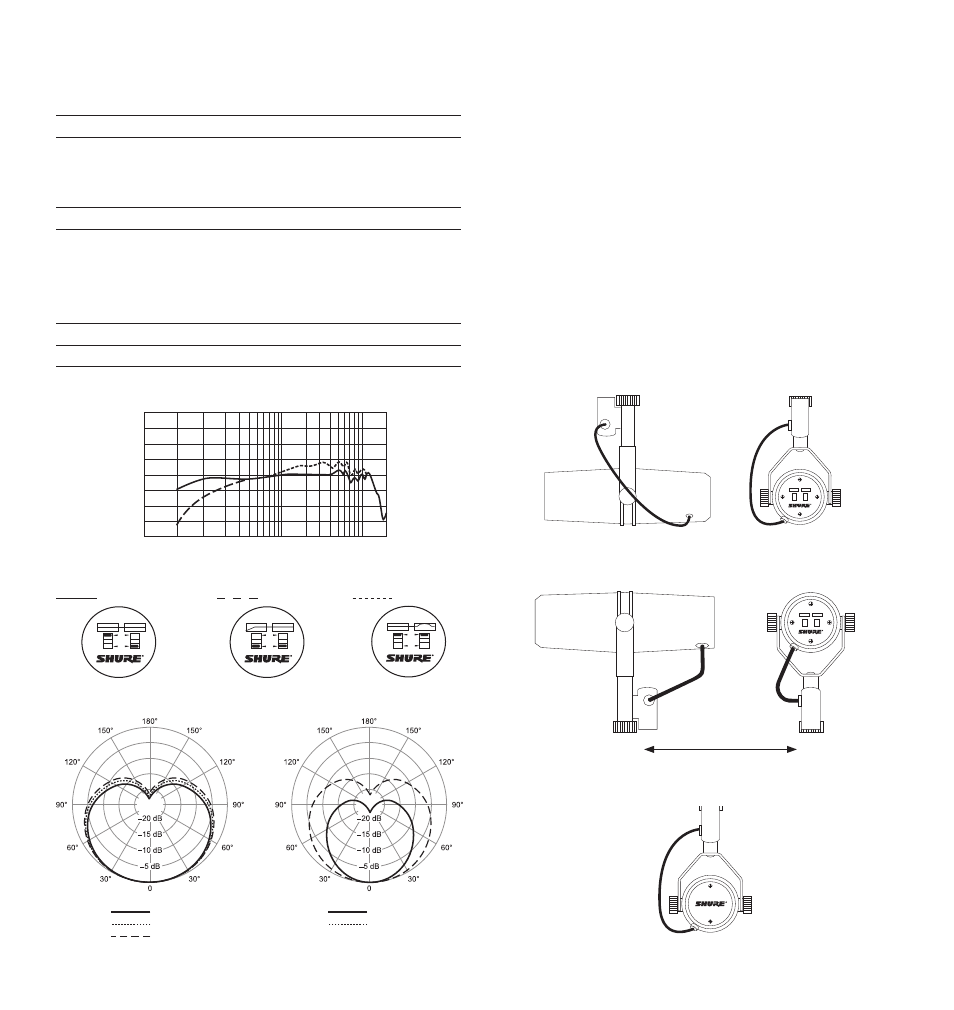

MONTAGEANWEISUNGEN
Das SM7B kann an einem Mikrofonstativ befestigt oder von einem Galgen abge-
hängt werden. Es wird in der Galgenmontage versandt. Zur Einrichtung des SM7B
für die Konfiguration zur Mikrofonstativmontage folgendermaßen vorgehen:
1. Die Klemmmuttern auf den Seiten abnehmen.
2. Die Passscheiben, die Sicherungsscheiben, die äußeren Messingscheiben und
die Messinghülsen entfernen.
3. Die Halterung vom Mikrofon abziehen. Darauf achten, dass die Scheiben, die
sich noch am Mikrofon befinden, nicht verloren gehen.
4. Die Halterung umkehren und drehen. Auf die Schrauben über den Messing-
und Kunststoffscheiben, die sich noch am Mikrofon befinden, zurückschie-
ben. Die Halterung sollte so angebracht werden, dass der XLR-Stecker zur
Mikrofonrückseite weist und das Shure-Logo auf der Mikrofonrückseite nicht auf
dem Kopf steht.
5. Die Messinghülsen wieder anbringen, so dass sie sich richtig innerhalb der in-
neren Scheiben befinden.
6. Die äußeren Messingscheiben, die Sicherungsscheiben und die Passscheiben
wieder anbringen.
7. Die Klemmmuttern wieder anschrauben und das Mikrofon im gewünschten
Winkel befestigen.
HINWEIS: Wenn die Klemmmuttern das Mikrofon nicht sicher halten, sitzen eventu-
ell eine oder beide der Messinghülsen nicht richtig innerhalb von allen Scheiben.
ANSICHT VON RECHTS RÜCKANSICHT
XLR-STECKER
ANSICHT VON RECHTS RÜCKANSICHT
ZUBEHÖRTEILE
Mitgeliefertes Zubehör
Schalterabdeckplatte RPM602
Windschutz, groß A7WS
Sonderzubehör
Tischstativ, flaches Design S37A
TRIPLE-FLEX™-Kabel und Stecker, 7,6 m C25F
Ersatzteile
Kapsel RPM106
Windschutz, klein RK345
Mutter/Unterlegscheibe RPM604
KONFIGURATION ZUR GALGENMONTAGE
KONFIGURATION ZUR MONTAGE AUF MIKROFONSTATIV
250 Hz
500 Hz
1000 Hz 2500 Hz
8300 Hz
10
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
Linearer Frequenzgang Bassdämpfung Präsenzverstärkung
SCHALTERABDECKPLATTE
