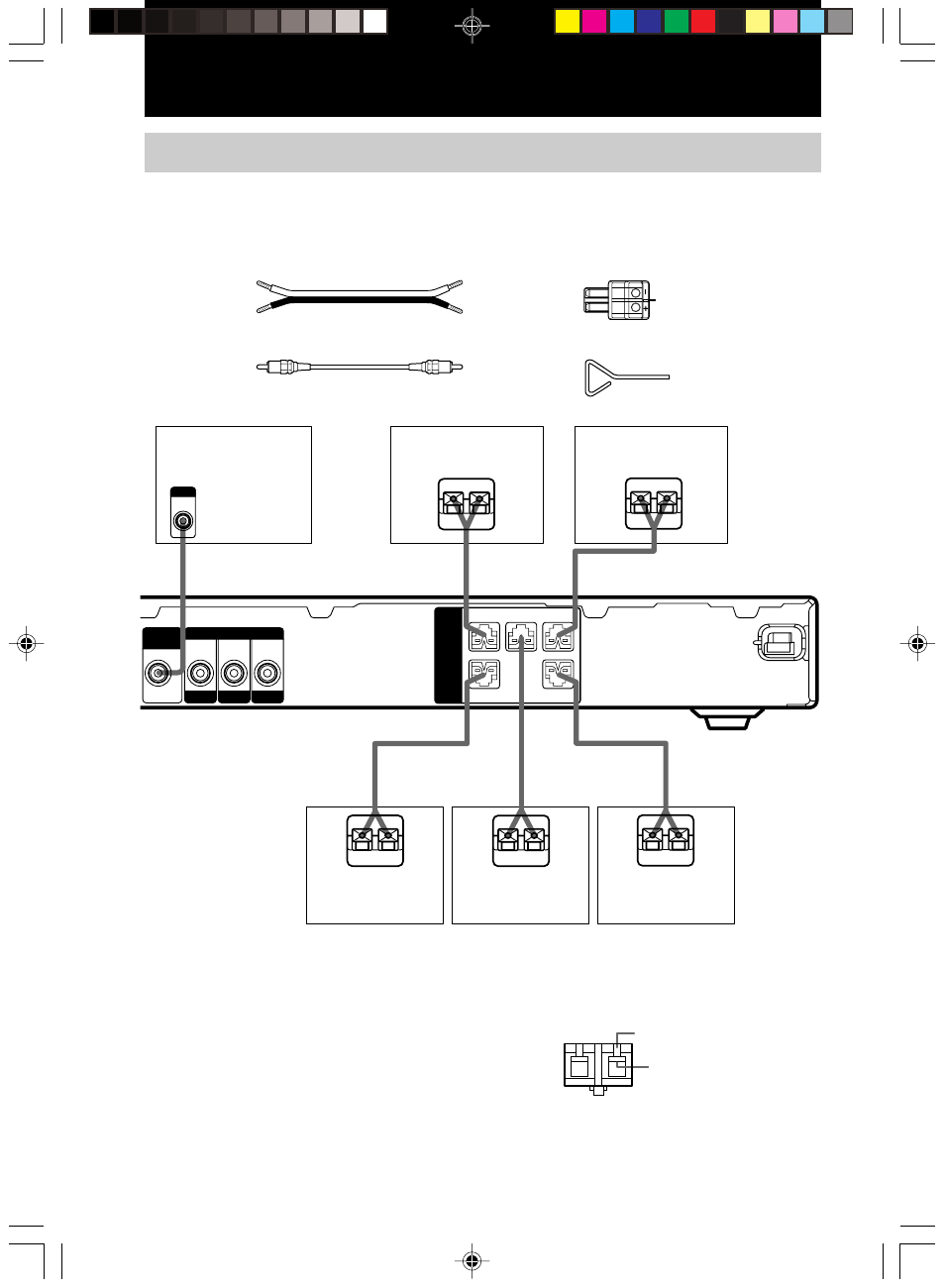

Anschließen und Einrichten des Lautsprechersystems
Frontlautsprecher
(R)
Aktiv-Subwoofer
SUB
WOOFER
FRONT R
— +
— +
— +
CENTER
FRONT L
+ —
+ —
SURR R
SURR L
IMPEDANCE USE 8—16
Ω
SPEAKERS
OUT
IN
IN
DVD
VIDEO
VIDEO
OUT
MONITOR
A
A
E
e
E
e
A
E
e
A
E
e
AUDIO
IN
B
A
E
e
INPUT
Frontlautsprecher
(L)
Anschluss der Lautsprecher
Schalten Sie das Gerät aus, bevor Sie die Lautsprecher anschließen.
Erforderliche Kabel/Stecker/Sechskantschlüssel
A Lautsprecherkabel (nicht mitgeliefert)
C Lautsprecherstecker (mitgeliefert)
(+)
(–)
B Mono-Audiokabel (nicht mitgeliefert)
D Sechskantschlüssel (mitgeliefert)
Black
Surroundlaut-
sprecher (L)
Surroundlaut-
sprecher (R)
Centerlaut-
sprecher
Anbringen der
Lautsprecherkabel an den
Lautsprechersteckern
Vor dem Anschließen der Lautsprecher müssen
Sie die Lautsprecherkabel (nicht mitgeliefert)
an den Lautsprechersteckern (mitgeliefert)
anbringen.
1
Achten Sie darauf, dass sich der
Lautsprechersteckerhalter in der
geöffneten Position befindet.
Bohrung
Lautsprechersteckerhalter
in geöffneter Position
