– 8 –
Italiano
OPTICAL DIGITAL
OUT
R L
AUX
L
R
L
R

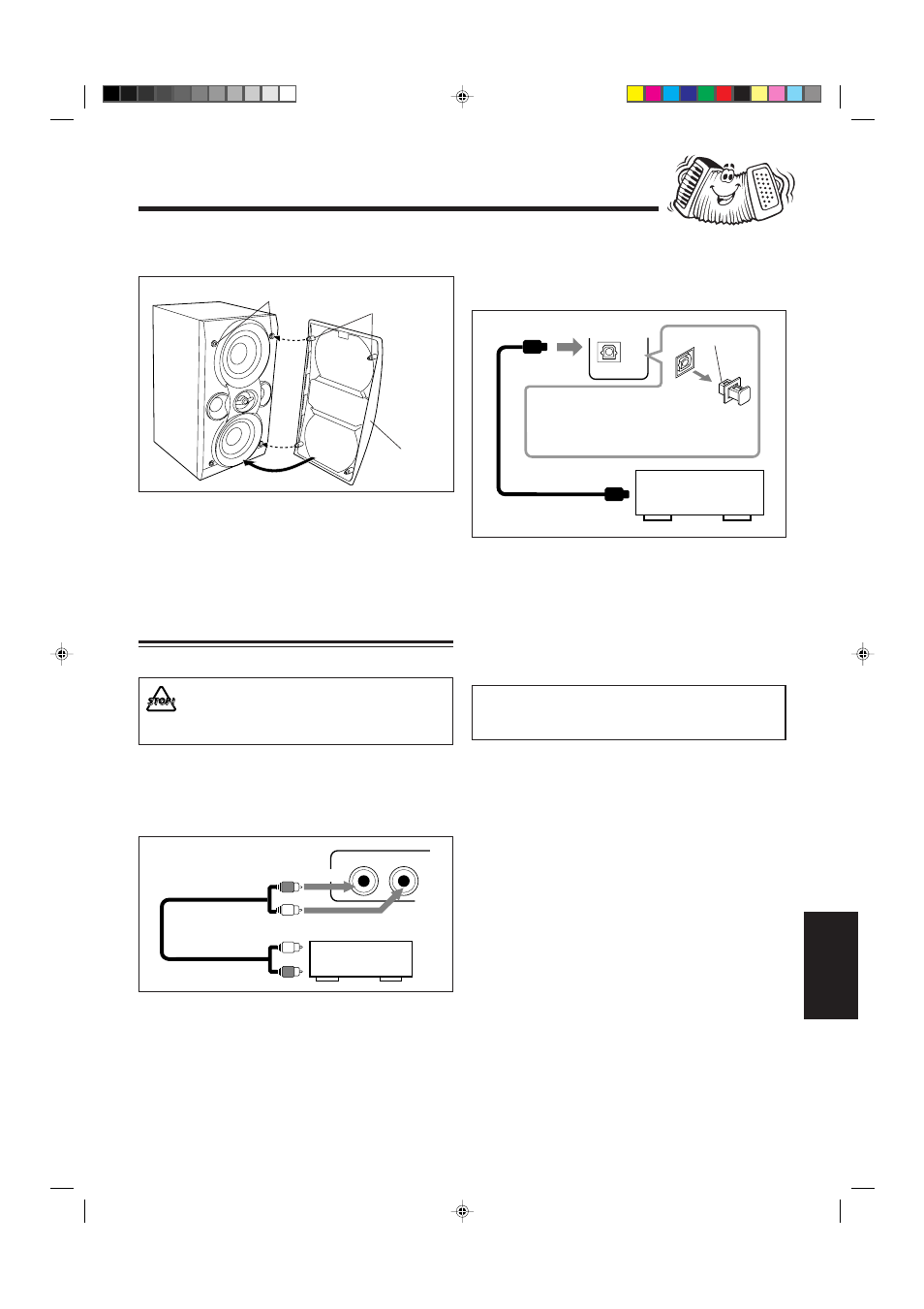

Griglia
Per togliere la griglia, inserire le dita nella parte superiore
della griglia e tirarla verso di sé, quindi tirare anche la parte
inferiore.
Per rimontare la griglia, inserire le sporgenze della stessa
nei fori predisposti sull’diffusore.
Collegamento di apparecchi esterni
È possibile collegare apparecchi analogici o digitali.
• EVITARE di collegare qualsiasi tipo di
apparecchio quando c’è corrente.
• Alimentare gli apparecchi SOLO dopo aver
completato i collegamenti.
Per collegare l’apparecchio audio
Attenzione a collegare i cavi audio in modo corretto: i
connettori e i jack bianchi sono relativi ai segnali audio del
canale sinistro, quelli rossi ai segnali audio del canale destro.
Fori
Sporgenze
Rimozione delle griglie degli diffusori
È possibile togliere le griglie degli diffusori.
All’uscita audio
Apparecchi audio
Per riprodurre l’altro componente tramite questo
apparecchio, occorre realizzare il collegamento tra i jack di
uscita audio sul componente e i jack AUX utilizzando cavi
audio (non forniti).
Collegamento di apparecchi audio con terminale
d’ingresso ottico digitale
È possibile registrare suoni CD sull’apparecchio digitale
collegato.
Prima di collegare l’apparecchio
esterno, togliere il tappo di protezione
dal terminale.
Tappo di protezione
Collegare un cavo ottico digitale (non fornito) tra il terminale
d’ingresso ottico digitale sull’apparecchio esterno e il
terminale OPTICAL DIGITAL OUT.
A questo punto è possibile collegare il
cavo di alimentazione CA.
IMPORTANTE: Prima d’inserire il cavo di alimentazione
CA nella presa a muro verificare che siano stati effettuati
tutti i collegamenti.
All’ingresso ottico digitale
Apparecchio audio con
ingresso ottico digitale
