Italiano
RIGHT
SPEAKER
IMPEDANCE
MIN 6
LEFT SPEAKERS
1 2
3
INPUT INPUT

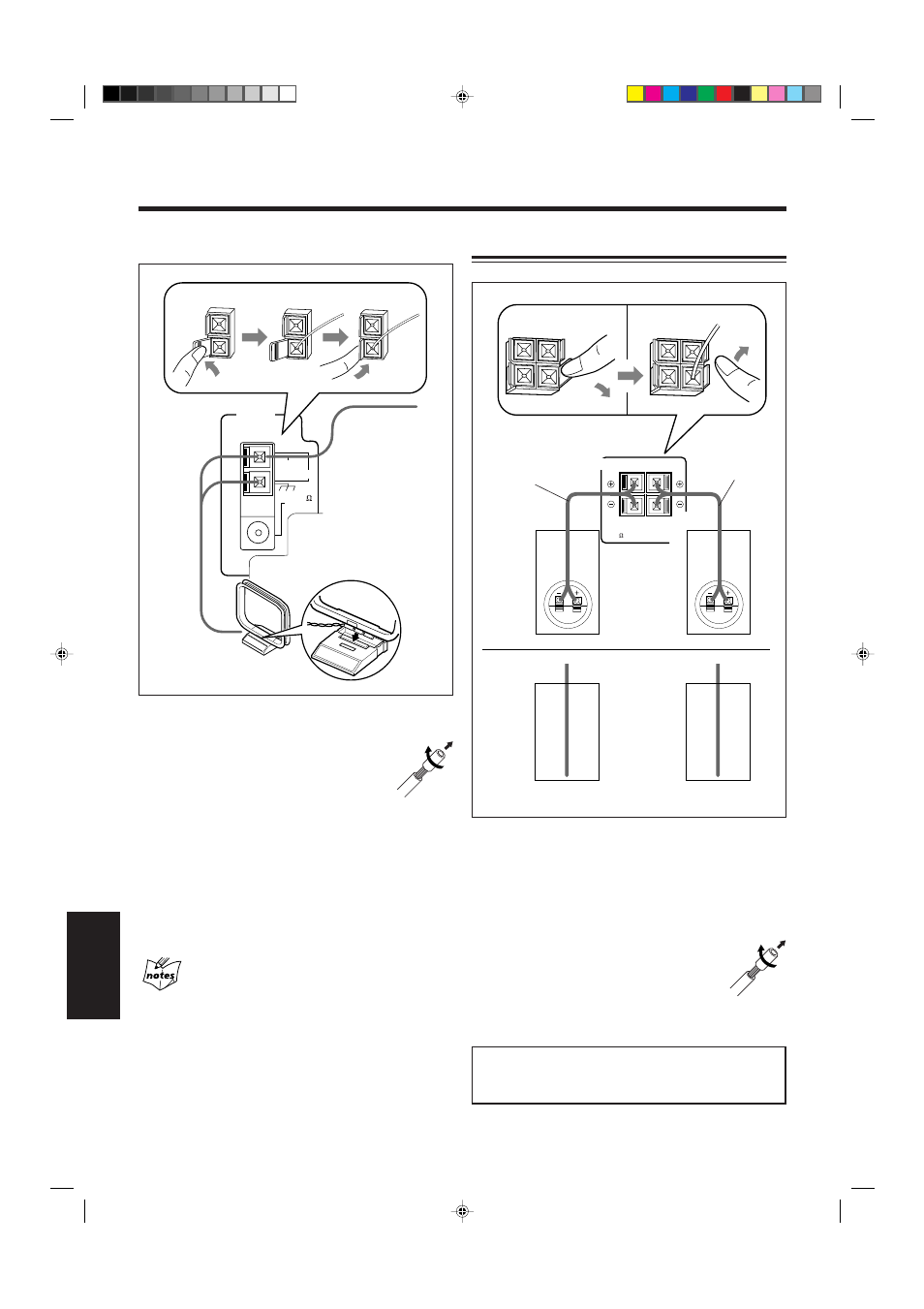

1 Collegare l’antenna a telaio AM ai terminali
AM LOOP come indicato in figura.
• Se i cavi sono ricoperti da una guaina
isolante, piegare l’anima di ciascun cavo alle
estremità, quindi rimuovere la guaina.
2 Ruotare l’antenna a telaio AM fino ad
ottenere la migliore ricezione.
Per collegare un’antenna AM (MW/LW) esterna
Se la ricezione è scarsa, collegare un cavo vinilico singolo al
terminale AM EXT ed estenderlo in senso orizzontale.
(L’antenna a telaio AM deve restare collegata).
Per ottenere la migliore ricezione FM e AM (MW/LW)
• Controllare che i conduttori delle antenne non scontrino altri
terminali e cavi di collegamento.
• Allontanare le antenne dalle parti metalliche dell’apparecchio,
cavi di collegamento e cavo di alimentazione CA.
Antenna AM (MW/LW)
Cavo vinilico
(non fornito)
Antenna a telaio AM
(fornita)
Collegamento dei diffusori
1 Premere il morsetto del terminale del
diffusore sul retro dell’apparecchio.
2 Inserire l’estremità del cavo del diffusore nel
terminale.
Fare la polarità dell’apparecchio e degli diffusori: (+) con
(+) e (–) con (–).
• Se i cavi sono ricoperti da una guaina
isolante, piegare l’anima di ciascun cavo alle
estremità, quindi rimuovere la guaina.
3 Togliere il dito dal morsetto.
IMPORTANTE: Utilizzare esclusivamente diffusori con la
stessa impedenza indicata sui rispettivi terminali sul retro
dell’apparecchio.
Cavo del diffusore
Cavo del diffusore
Diffusore
destro
Diffusore
sinistro
AM EXT
FM
COAXIAL
AM LOOP
75
ANTENNA
1
2
Per UX-L40R
Per UX-L30R
