– 7 –
Español
RIGHT
SPEAKER
IMPEDANCE
MIN 6
LEFT SPEAKERS
1 2
3
INPUT INPUT

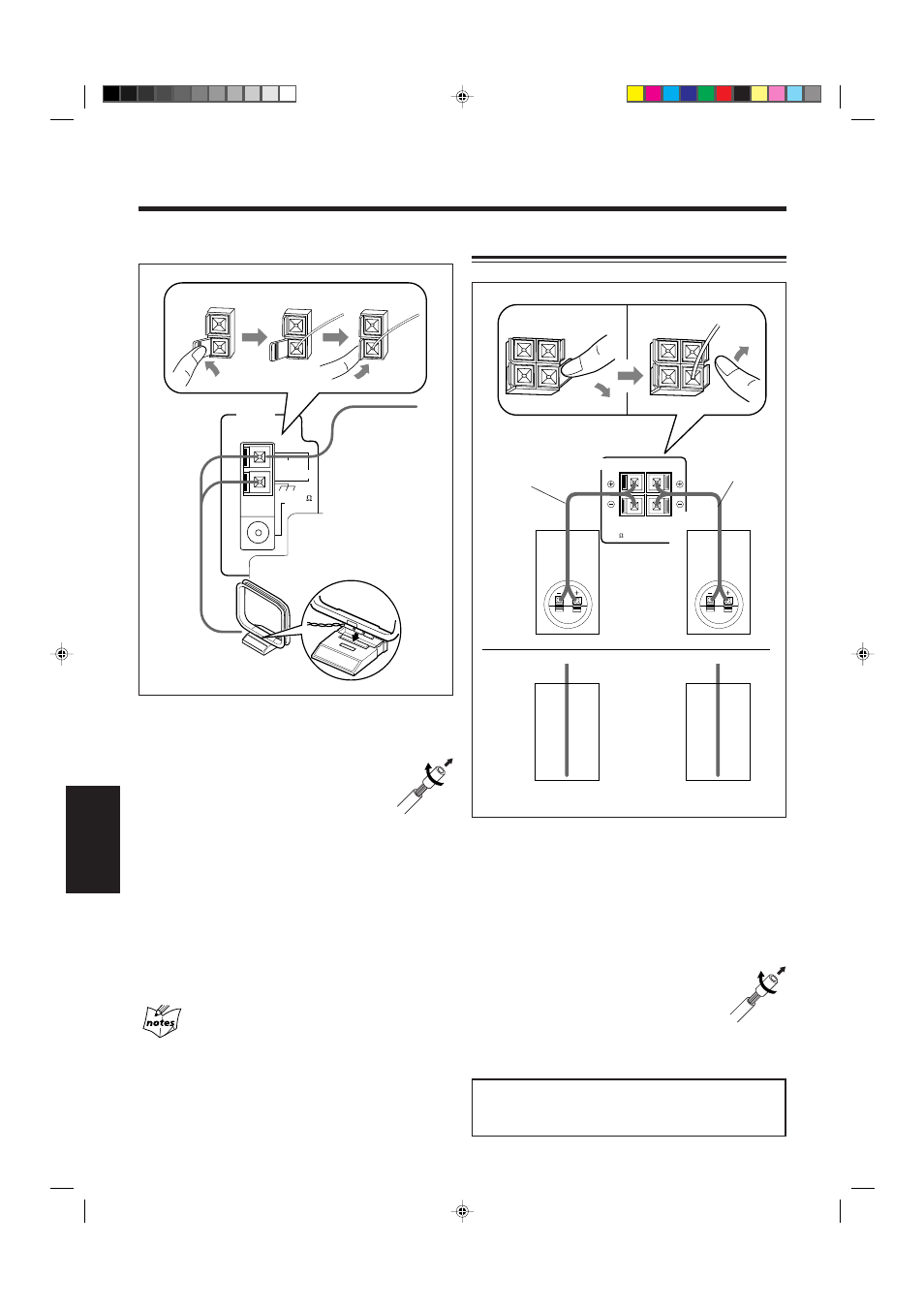

1 Conecte la antena de cuadro de AM a los
terminales AM LOOP, tal como se indica en
la ilustración.
• Si los cordones están cubiertos con
aislamiento, retuerce el núcleo del cordón en
el extremo de cada cordón, y quite el
aislamiento.
2 Gire la antena de cuadro de AM hasta que se
obtenga la mejor recepción.
Para conectar una antena de AM (OM/OL) exterior
Si la recepción es deficiente, conecte un alambre simple
cubierto con vinilo al terminal AM EXT y extiéndalo
horizontalmente. (La antena de cuadro de AM debe
permanecer conectada.)
Para una mejor recepción en FM y AM (OM/OL)
• Asegúrese de que los conductores de antena no hagan contacto
con otros terminales y cordones de conexión.
• Mantenga las antenas alejadas de las partes metálicas de la
unidad, de los cordones de conexión y del cable de alimentación
de CA.
Antena de AM (OM/OL)
Alambre cubierto
con vinilo
(no suministrado)
Antena de cuadro de AM
(suministrada)
Conexión de los altavoces
1 Presione y mantenga presionada la
abrazadera del terminal del altavoz en la
parte trasera de la unidad.
2 Inserte el extremo del cable del altavoz en el
terminal.
Haga coincidir las polaridades entre los terminales de la
unidad y del altavoz: (+) con (+) y (–) con (–).
• Si los cordones están cubiertos con
aislamiento, retuerce el núcleo del cordón
en el extremo de cada cordón, y quite el
aislamiento.
3 Aparte su dedo de la abrazadera.
IMPORTANTE: Utilice solamente altavoces que tengan la
misma impedancia que la indicada por los terminales de
altavoz en la parte posterior de la unidad.
Cable del altavoz
Cable del altavoz
Altavoz derecho Altavoz izquierdo
AM EXT
FM
COAXIAL
AM LOOP
75
ANTENNA
1
2
Para UX-L40R
Para UX-L30R
