4
ENGLISH FRANÇAIS
B
15 A fuse
15 A Sicherung
Fusible 15 A
Zekering 15 A
Rear ground terminal / Hintere Erdungscan-schlußklemme /
Borne arrière de masse / Massaklem aan de achterkant
LINE OUT
(see diagram / siehe Schaltplan /
voir le diagramme / zie schema )
To external components (see diagram )
An externe Komponenten (siehe Schaltplan )
Aux appareils extérieurs (voir le diagramme )
Naar externe componenten (zie schema )
Ignition switch
Zündschalter
Interrupteur d’allumage
Ontstekingsschakelaar
Fuse block
Sicherungsblock
Porte-fusible
Zekeringblok
White with black stripe
Weiß mit schwarzem
Streifen
Blanc avec bande noire
Wit met zwarte streep
White
Weiß
Blanc
Wit Gray with black stripe
Grau mit schwarzem Streifen
Gris avec bande noire
Grijs met zwarte streep
Gray
Grau
Gris
Grijs Green with black stripe
Grün mit schwarzem Streifen
Vert avec bande noire
Groen met zwarte streep
Green
Grün
Vert
Groen Purple with black stripe
Lila mit schwarzem Streifen
Violet avec bande noire
Paars met zwarte streep
Purple
Lila
Violet
Paars
Left speaker (front)
Linker Lautsprecher (vorne)
Enceinte gauche (avant)
Linkerspeaker (voorin) Right speaker (front)
Rechter Lautsprecher (vorne)
Enceinte droit (avant)
Rechterspeaker (voorin) Left speaker (rear)
Linker Lautsprecher (hinten)
Enceinte gauche (arrière)
Linkerspeaker (achterin) Right speaker (rear)
Rechter Lautsprecher (hinten)
Enceinte droit (arrière)
Rechterspeaker (achterin)
To metallic body or chassis of the car
Zur metallenen Karosserie oder zum Fahrwerk des Autos
Vers corps métallique ou châssis de la voiture
Naar metalen ondergrond of chassis van de auto
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
Zur einer stromführenden Anschlußklemme im Sicherungsblock zum
Anschließen an die Autobatterie (Umgehen des Zündschalters) (konstant
12 V)
A une borne sous tension du porte-fusible connectée à la batterie de la
voiture (en dérivant l’interrupteur d’allumage) (12 V constant)
Naar een onder spanning staande aansluitklem in het zekeringblok die is
aangesloten op de accu van de auto (u passeert de ontstekingsschakelaar)
(constant 12 V)
To an accessory terminal in the fuse block
Zur einer Zubehöranschlußklemme im Sicherungsblock
Vers borne accessoire du porte-fusible
Naar een aansluitklem in het zekeringblok
To the remote lead of other equipment or power aerial if any (200 mA max.)
Zum Zusatzkabel des anderen Geräts oder der Motorantenne, sofern vorhanden
(max. 200 mA)
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
(200 mA max.)
Naar afstandsdraad van andere apparatuur of antenne met circuit indien aanwezig
(200 mA max.)
Black
Schwarz
Noir
Zwart
Yellow * 2
Gelb * 2
Jaune * 2
Geel * 2
Red
Rot
Rouge
Rood
Blue with white stripe
Blau mit weißem Streifen
Bleu avec bande blanche
Blauw met witte streep
Brown / Braun /
Marron / Bruin
Light green/ Hellgrün /
Vert clair / Lichtgroen
LINE IN
(see diagram / siehe Schaltplan /
voir le diagramme / zie schema )
VIDEO OUT
(see diagram / siehe Schaltplan /
voir le diagramme / zie schema )
DIGITAL OUT
(see diagram / siehe Schaltplan /
voir le diagramme / zie schema )
DEUTSCH NEDERLANDS
Connecting to the steering wheel remote controller / Anschluß an die Lenkradfernbedienung / Connexion de la télécommande de volant /
Verbinden met de stuurwiel-afstandsbediening
To steering wheel remote controller (see diagram )
An Lenkradfernbedienung (siehe Schaltplan )
Pour la télécommande de volant (voir le diagramme )
Naar stuurwiel-afstandsbediening (zie schema )

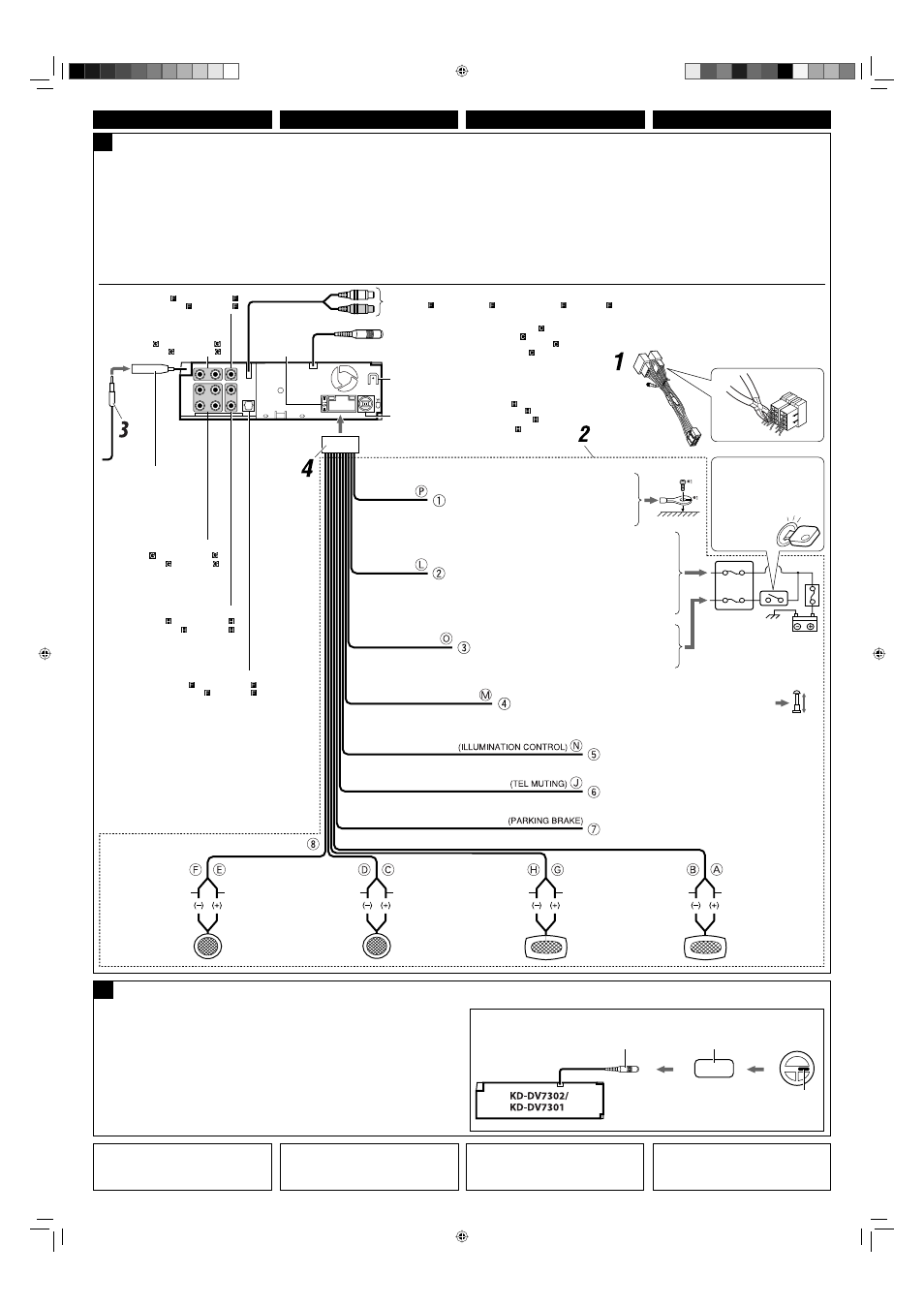

Connections without using the ISO connectors / Anschlüsse ohne Verwendung der ISO-Steckverbinder / Connexions sans l’utilisation des
connecteurs ISO / Verbinden zonder gebruik van ISO-stekkers
Before connecting: Check the wiring in the
vehicle carefully.
The leads of the power cord and those of the
connector from the car body may be different in
color.
1 Cut the ISO connector.
2 Connect the colored leads of the power cord in
the order specified in the illustration below.
3 Connect the aerial cord.
4 Finally connect the wiring harness to the unit.
Vor dem Anschließen: Die Verdrahtung im
Fahrzeug sorgfältig überprüfen.
Die Leiter des Stromkabels und die Leiter des
Anschlusses im Fahrzeug können sich farblich
unterscheiden.
1 Schneiden Sie den ISO-Steckverbinder auf.
2 Die farbigen Adern des Stromkabels in der
Reihenfolge anschließen, wie in der Abbildung
unten gezeigt.
3 Das Antennenkabel anschließen.
4 Die Kabelbäume am Gerät anschließen.
Avant de commencer la connexion: Vérifiez
attentivement le câblage du véhicule.
Le fil du cordon d’alimentation et ceux des
connecteurs du châssis de la voiture peuvent être
différents en couleur.
1 Coupez le connecteur ISO.
2 Connectez les fils colorés du cordon
d’alimentation dans l’ordre spécifié sur
l’illustration ci-dessous.
3 Connectez le cordon d’antenne.
4 Finalement, connectez le faisceau de fils à
l’appareil.
Alvorens de verbindingen tot stand te brengen:
Moet u de bedrading in de auto zorgvuldig.
De draden van het stroomsnoer verschillen
mogelijk van kleur metde aansluitingen op het
chassis van de auto.
1 Knip de ISO-stekker af.
2 Verbind de gekleurde draden van het
stroomsnoer in de afbeelding hieronder
aangegeven volgorde.
3 Sluit de antenne aan.
4 Verbind de draadbundel daarna met het
apparaat.
To cellular phone system
An Mobiltelefonsystem
À un système de téléphone cellulaire
Naar het mobiele-telefoonsysteem
To parking brake, metallic body or chassis of the car
Zur Handbremse, zur Metallkarosserie oder zum Chassis des Fahrzeugs.
Au frein de stationnement, corps métallique ou châssis du véhicule
Naar de parkeerrem, metallic carrosserie of chassis van de auto
C
If your car is equipped with the steering wheel remote controller, you can operate this unit using the
controller. To do it, a JVC’s OE remote adapter (not supplied) which matches with your car is required.
Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver
steuern. Hierfür ist ein für Ihr Fahrzeug passender Radio-Lenkrad-Fernbedienungsadaption von JVC
(nicht mitgeliefert) erforderlich.
Si votre voiture est munie d’une télécommande de volant, vous pouvez commander cet autoradio
en utilisant la télécommande. Pour le faire, un adaptateur pour télécommande au volant JVC (non
fourni) correspondant à votre voiture est nécessaire.
Indien uw auto een stuurwiel-afstandsbediening heeft, kunt u deze receiver met die afstandsbediening
bedienen. Hiervoor heeft u echter een JVC adapter (niet bigeleverd) nodig die geschikt is voor de
stuurwiel-afstandsbediening van uw auto. Steering wheel remote input
Eingang für Lenkradfernbedienung
Entrée de la télécommande de volant
Ingang stuurwiel-afstandsbediening
OE remote adapter * 1
Radio-Lenkrad-Fernbedienungsadaption * 1
Adaptateur pour télécommande au volant * 1
Adapter voor stuurwiel-afstandsbediening * 1
Aerial connector
Antennenanschluss
Connecteur d’antenne
Antenna-aansluiting
* 1 Wird nicht mit Gerät mitgeliefert.
* 2 Vor der Überprüfung der Funktionsfähigkeit
des Geräts vor dem Einbau, muß diese Leitung
angeschlossen werden, da sonst die Stromversorgung
nicht eingeschaltet werden kann.
* 1 Not supplied for this unit.
* 2 Before checking the operation of this unit prior to
installation, this lead must be connected, otherwise
power cannot be turned on.
* 1 Non fourni avec cet appareil.
* 2 Pour vérifier le fonctionnement de cet appareil
avant installation, ce fil doit être raccordé, sinon
l’appareil ne peut pas être mis sous tension.
* 1 Niet bij het apparaat inbegrepen.
* 2 Voordat u controleert of het apparaat werkt
(alvorens het te installeren), moet deze draad
aangesloten zijn. Als dit niet het geval is, kan de
stroom niet worden ingeschakeld.
SW (subwoofer/Subwoofer/
Caisson de grave/Subwoofer)
(see diagram / siehe Schaltplan /
voir le diagramme / zie schema )
2nd AUDIO OUT
(see diagram / siehe Schaltplan / voir le diagramme / zie schema )
Orange with white stripe
Orange mit weißem Streifen
Orange avec bande blanche
Oranje met witte streep
To car light control switch
Zum Autobeleuchtungssteuerung-Schalter
À l’interrupteur d’éclairage de la voiture
Naar schakelaar van autoverlichting
Steering wheel remote controller (equipped in the car)
Lenkradfernbedienung (im Fahrzeug installiert)
Télécommande de volant (installée dans la voiture)
Stuurwiel-afstandsbediening (in de auto)
