Montaje del ensamble de la prolongación
izquierda de la mesa
Modelo LSB únicamente
La prolongación izquierda de la mesa, identificada
por tener una regla en el riel (B, Figura 16), se usa
únicamente con el modelo LSB. El procedimiento
de ensamble y armado es el mismo que el que se
usa para la prolongación derecha de la mesa
(explicado anteriormente).
Prolongación de la escala izquierda
Modelo LSB únicamente
Consulte la Figura 16:
1. De ser necesario, afloje las perillas de fijación
de la extensión de la mesa y deslice la
prolongación de la mesa (D) a ras de la mesa
de la sierra (E).
2. Tome la prolongación del riel izquierdo (A),
identificada por la escala de 11" a 21", e
introduzca en el riel de guía de la prolongación
izquierda de la mesa (B) deslizándolo hasta el
fondo en el riel de guía de la mesa (C).
3. Mire la parte de abajo y córralo hasta que los
agujeros de la prolongación del riel (A) y del
riel de la mesa (C) estén alineados.
4. Introduzca dos tornillos de cabeza plana
M4x10 (J), arandelas de bloqueo M4 (K) y
arandelas planas M4 (L) para sostener la
prolongación del riel en su lugar, pero
dejándolo lo suficientemente flojo como para
permitir ajustarlo (pasos siguientes).
5. Coloque una regla (F) sobre la prolongación de
la mesa y la mesa de la sierra.
6. Alinee la marca de 11”de la regla (G1) con la
marca de 11” del riel de guía (G2) y mantenga
la regla firmemente en su lugar mientras
realiza el próximo paso.
7. Ajuste la prolongación del riel (A) hasta que la
marca de 18” (H1) esté alineada con la marca
de 18” de la regla (H2). Suelte la regla
mientras se asegura de que la prolongación
del riel no se mueva.
La prolongación izquierda del riel está ahora
calibrada correctamente. Mientras la sostiene
bien en su lugar:
8. Apriete los dos tornillos (K).
Prolongación de la escala derecha
Modelos BTC, LSA y LSB
Los pasos para el armado son iguales a los de la
prolongación izquierda de la mesa. Para alinearla,
use las marcas de calibración de 14” y 21”.

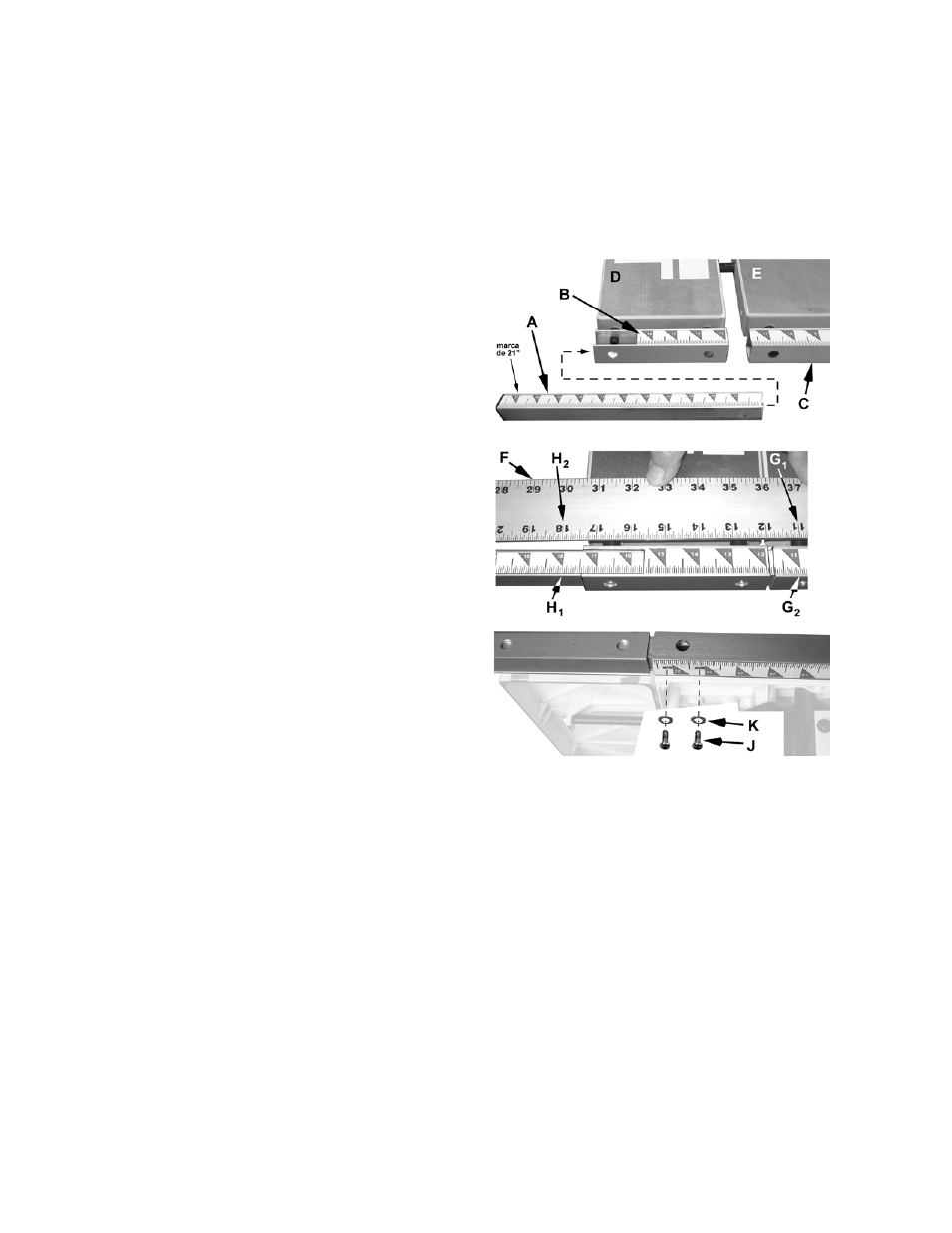

Figura 16
