35
Televisor NS-20LCD de Insignia
www.insignia-products.com
Puede conectar su televisor a otros dispositivos
(tales como un VCR, una cámara de video, un
reproductor de DVD o una consola de juegos de
video). Consulte el manual del propietario del
dispositivo para más información.

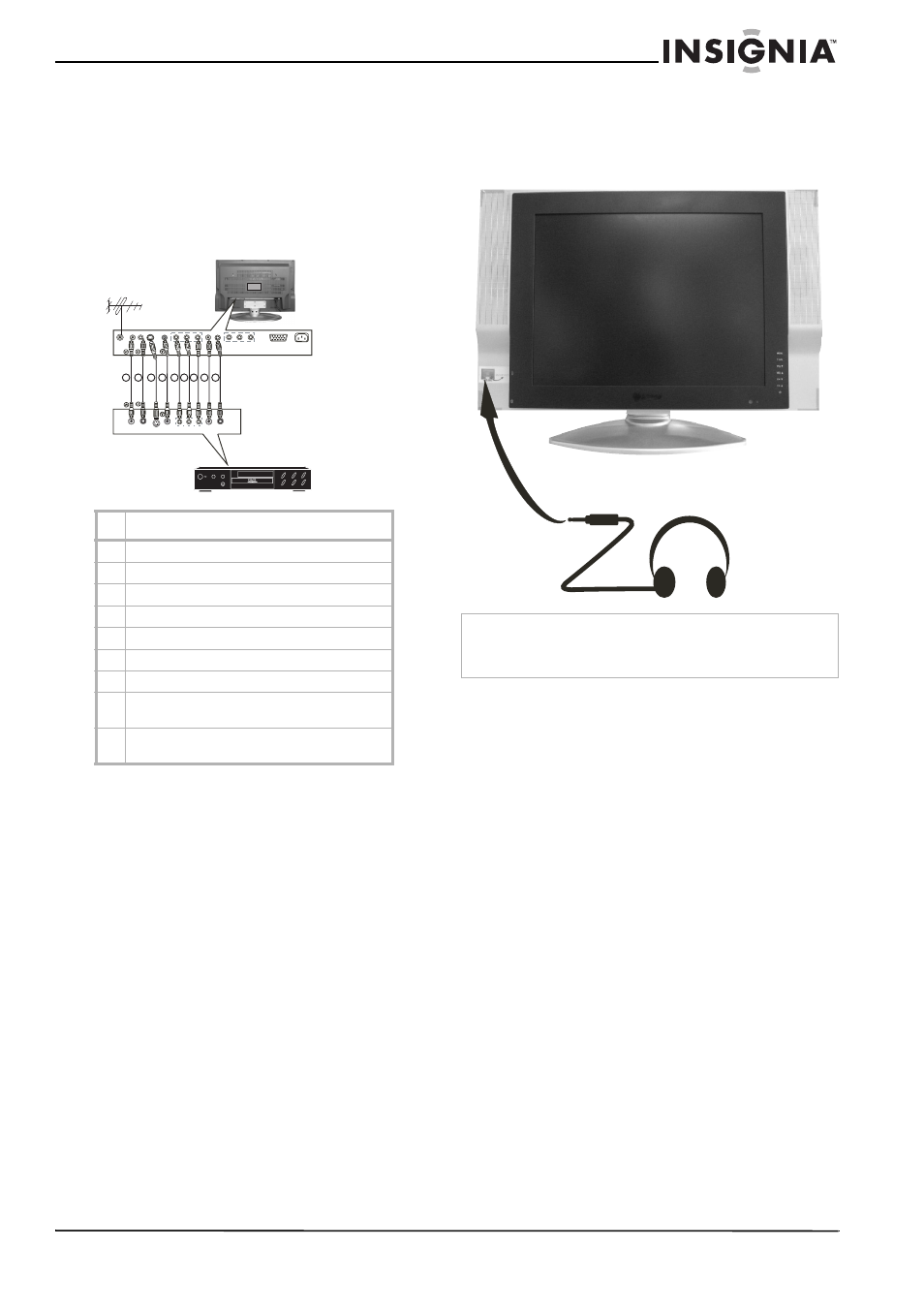

Conexión de dispositivos de audio/video
Para conectar dispositivos de audio/video:
•
Conecte los cables usando el siguiente
diagrama.
Para conectar dispositivos usando el video
compuesto RCA:
1 Conecte los tomas de audio del dispositivo
usado a los tomas de audio en su televisor
usando los cables 1 y 2.
2 Conecte el toma de video del dispositivo
usado al toma de video en su televisor
usando el cable 4.
Para conectar dispositivos usando S-Video:
1 Conecte los tomas de audio del dispositivo
usado a los tomas de audio en su televisor
usando los cables 1 y 2.
2 Conecte el toma de video del dispositivo
usado al toma de video en su televisor
usando el cable 3.
Para conectar dispositivos usando video de
componentes:
1 Conecte los tomas de audio del dispositivo
usado a los tomas de audio en su televisor
usando los cables 8 y 9.
2 Conecte los tomas de video del dispositivo
usado a los tomas de video en su televisor
usando los cables 5, 6 y 7.
Conexión de auriculares
Para conectar los auriculares:
•
Conecte los auriculares a su televisor
usando el toma de auriculares mostrado en
el siguiente diagrama.
Conexión a una computadora
Puede usar su televisor como un monitor si lo
conecta a una computadora.
Cable
1
Audio izquierdo para el video AV y S-Video
2
Audio derecho para el video AV y S-Video
3
S-Video
4
Video compuesto RCA
5
Video de componentes, Y
6
Video de componentes, Pb o Cb
7
Video de componentes, Pr o Cr
8
Audio izquierdo de PC para uso con video de
componentes
9
Audio derecho de PC para uso con video de
componentes
AC IN
PC IN
ANT.IN
L R
AUDIO
S-VIDEO
Y
P
B
/C
B
P
R
/C
R
VCD, DVD, STB
L R
Y
P
B
/C
B
P
R
/C
R
S-VIDEO
1
2
3 4
5 6 7 8 9
VCD, DVD, o STB
Notas
•
Los auriculares se deben comprar por separado.
•
Cuando los auriculares se conectan al toma de auriculares,
no escuchará sonido de los altavoces integrados.
