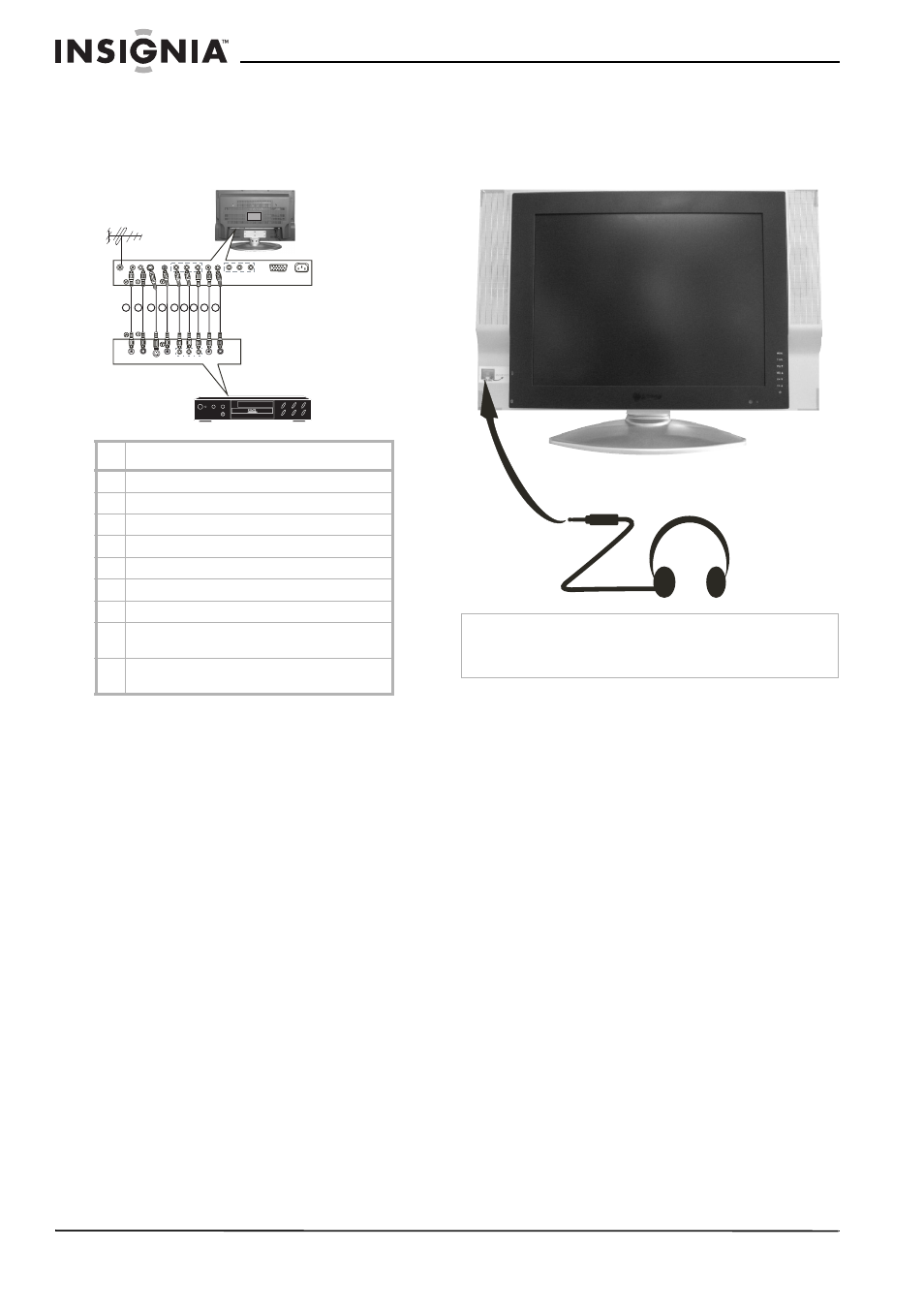

Connexion de périphériques audio/vidéo
Pour connecter des périphériques audio/
vidéo :
•
Connecter les câbles en se référant au
schéma suivant.
Pour connecter des périphériques en
utilisant la vidéo composite RCA :
1 Connecter les prises audio du périphérique
aux prises audio du téléviseur à l’aide des
câbles 1 et 2.
2 Connecter la prise vidéo du périphérique à la
prise vidéo du téléviseur du téléviseur en
utilisant le câble 4.
Pour connecter les périphériques en utilisant
la S-Vidéo :
1 Connecter les prises audio du périphérique
aux prises audio du téléviseur à l’aide des
câbles 1 et 2.
2 Connecter la prise vidéo du périphérique à la
prise vidéo du téléviseur du téléviseur en
utilisant le câble 3.
Pour connecter les périphériques en utilisant
la vidéo à composantes :
1 Connecter les prises audio du périphérique
aux prises audio du téléviseur à l’aide des
câbles 8 et 9.
2 Connecter les prises audio du périphérique
aux prises audio du téléviseur à l’aide des
câbles 5, 6 et 7.
Connexion d’un casque d’écoute
Pour connecter un casque d’écoute :
•
Connecter le casque d’écoute au téléviseur
en utilisant la prise prévue à cet effet, tel
qu’illustré sur le schéma ci-après.
Connexion à un ordinateur
Il est possible d’utiliser le téléviseur comme
moniteur connecté à un ordinateur.
Câble
1 Audio gauche pour vidéo AV et S-Vidéo
2 Audio droite pour vidéo AV et S-Vidéo
3 S-Vidéo
4 Vidéo composite RCA
5 Vidéo à composantes Y
6 Vidéo à composantes Pb ou Cb
7 Vidéo à composantes Pr ou Cr
8 Audio PC gauche pour utilisation avec une
vidéo à composantes
9 Audio PC droite pour utilisation avec une vidéo
à composantes
AC IN PC IN
ANT.IN
L R
AUDIO
S-VIDEO Y P B /C B P R /C R
VCD, DVD, STB
L R
Y P B /C B P R /C R S-VIDEO
1 2 3 4 5 6 7 8 9
VCD, DVD ou convertisseur
Remarques
• Le casque d’écoute doit être acheté séparément.
• Quand le casque d’écoute est branché sur sa prise, les
haut-parleurs intégrés n’émettront pas de son.
1
