122
IS-PD7BL portable DVD player
www.insignia-products.com
• Conector blanco: Conecte al terminal AUDIO IN L del TV.

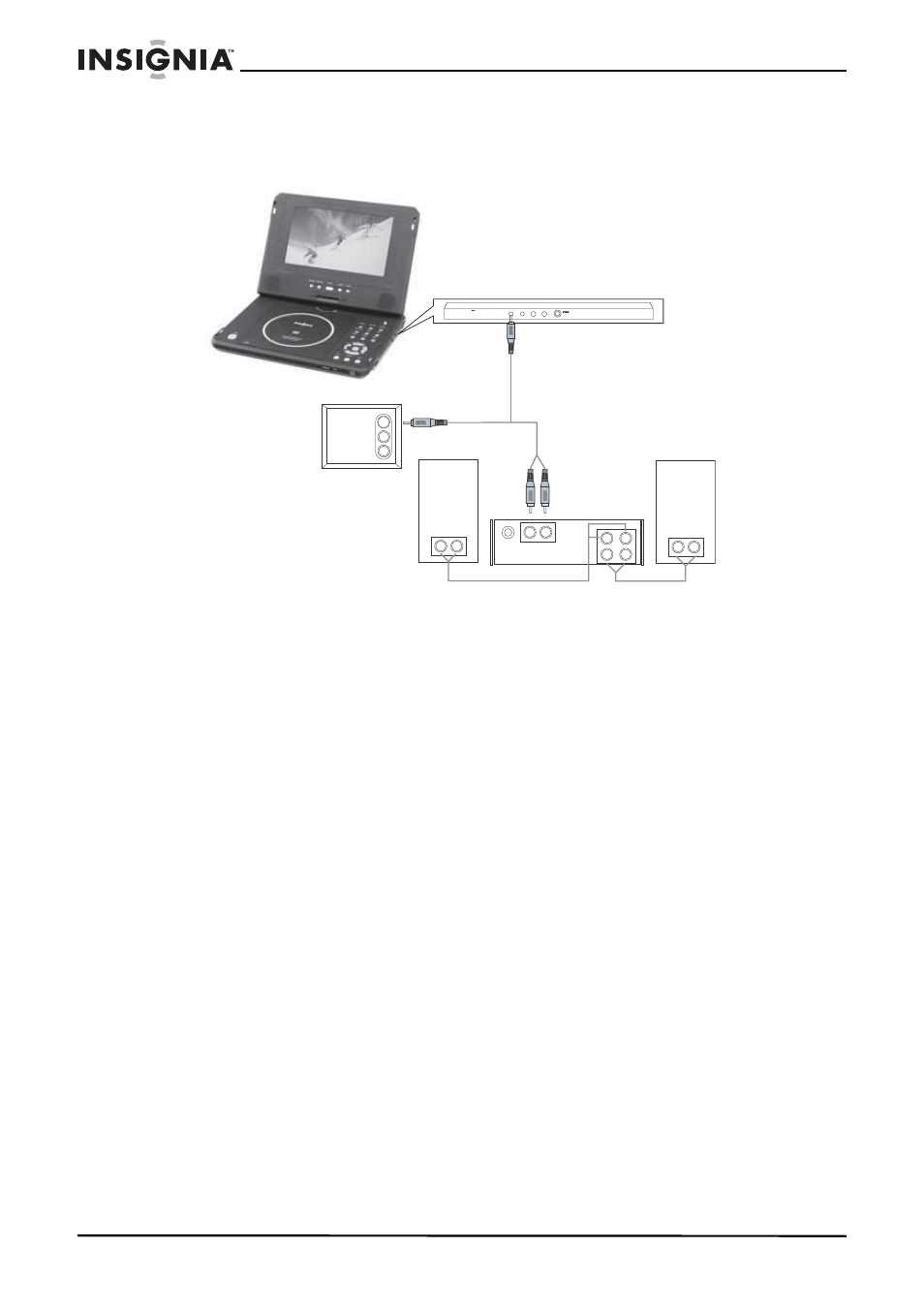

C ONEXIÓN AL TV Y AMPLIFICADOR
• Mini conector: Conecte al terminal AV OUT (salida de AV) en
el reproductor.
• Conector amarillo: Conecte al terminal VIDEO IN (entrada de
video) del TV.
• Conector rojo: Conecte al terminal LINE IN R (entrada de
línea derecha) del amplificador.
• Conector blanco: Conecte al terminal “LINE IN L” (entrada de
línea izquierda) del amplificador.
AV O UT C OAX IAL AV IN V O LUME DC O UT 5V DC IN 9V
TV
VIDEO IN
AUDIO IN R
AUDIO IN L
R-SPEAKER L-SPEAKER
OPNCAL
LINE IN
SPEAKWRS
AMP
R L
R L
TV and amplifier connections
