Combo de televisor de pantalla plana de 20"/Reproductor de DVD/VCR Insignia
www.insignia-products.com

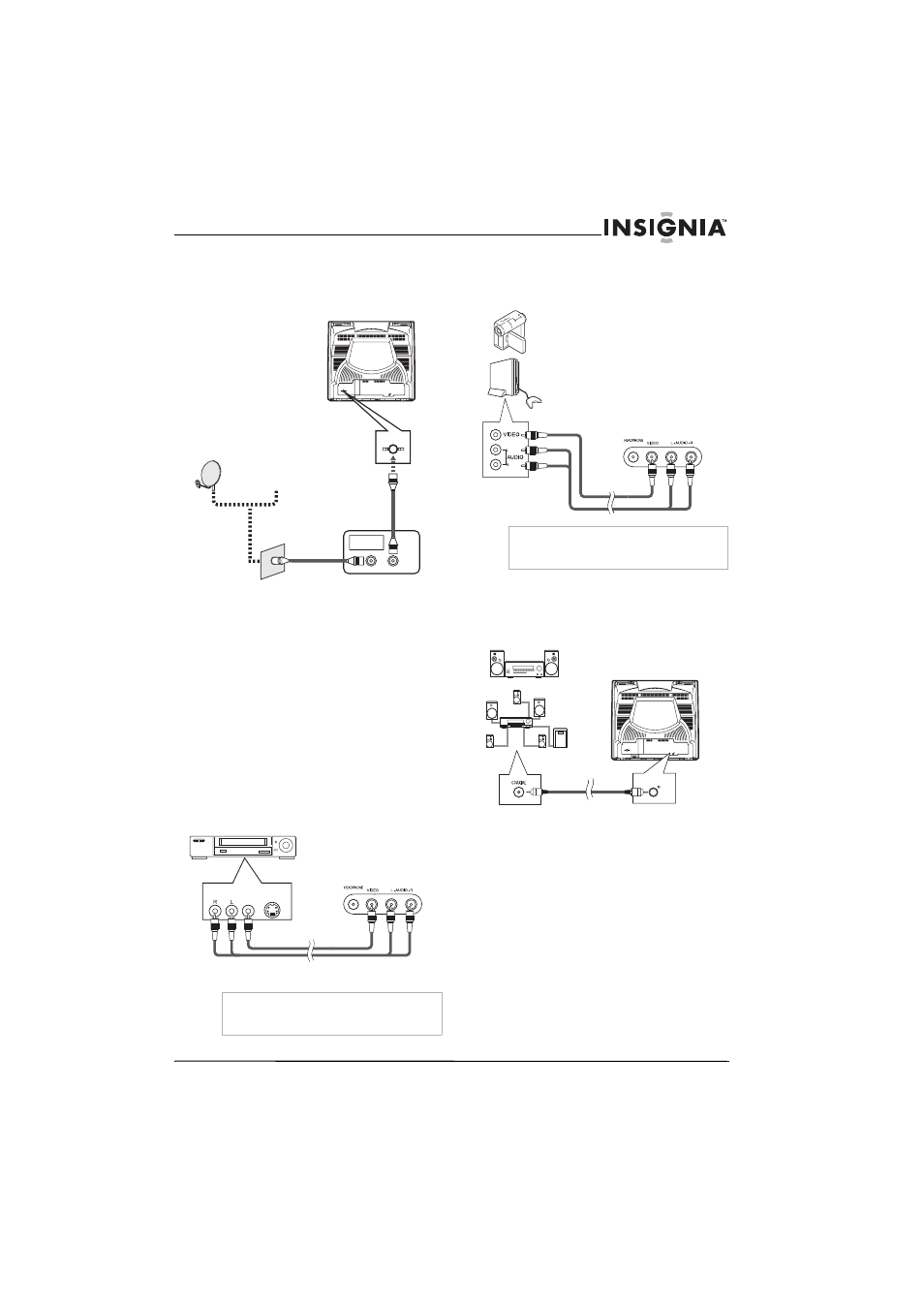

Conexión de una caja de TV por cable o
satélite
Refiérase a la siguiente figura para conectar una
caja convertidora de cable o un receptor de
satélite
Para conectar una caja de TV por cable o
satélite:
1 Conecte un cable de antena a la fuente de
señal de TV por cable o satélite, luego
conecte el otro extremo del cable al toma de
entrada en la caja convertidora de cable o el
receptor de satélite.
2 Conecte un cable de antena al toma de
salida de la caja convertidora de cable o el
receptor de satélite, luego conecte el otro
extremo del cable al toma ANT. en la parte
posterior de su combo TV
Conexión de un dispositivo a los tomas de
A/V frontales
Refiérase a la siguiente figura para conectar un
equipo de video externo, tal cómo un VCR, a los
tomas de A/V frontales usando un cable de A/V
estándar.
Conexión de una cámara de video o una
consola de videojuegos
Refiérase a la siguiente figura para conectar una
cámara de video o una consola de videojuegos.
Conexión de un dispositivo de audio
digital
Refiérase a la siguiente figura para conectar un
dispositivo de audio digital.
Nota
Si el equipo de video externo utiliza audio
monofónico (solamente un toma de audio), use el
toma AUDIO L (Izquierdo) en su combo TV.
ANT. AUDIO OUT
COAXIAL
A N T . Antena
satélite O TV por
Cable
Receptor de satélite o
caja convertidora de
cable
Parte
posterior del
combo TV
Cable de RF
ENTRADA SALIDA
No se incluyen los
cables
AUDIO
OUT
VIDEO
OUT
S-VIDEO
OUT
Equipo externo
Tomas de A/V frontales
del combo TV
Tomas A/V del equipo
externo
No se incluyen los
cables
Nota
Si el equipo de video externo utiliza audio
monofónico (solamente un toma de audio), use el
toma AUDIO L (Izquierdo) en su combo TV.
Cámara de
video
Videojuego
Tomas A/V del
equipo externo
Tomas de A/V frontales del
combo TV
No se incluyen los cables
ANT. AUDIO OUT
COAXIAL
AUDIO OUT
COAXIAL
Consola MD o DAT
Decodificador
de Dolby Digital
Toma AUDIO OUT COAXIAL
(DVD/DTV AUDIO OUT)
[Salida de audio coaxial
(Salida de audio
DVD/DTV)] Toma de entrada de
coaxial audio digital en
el equipo externo
Parte posterior del
No se incluyen los cables
