43
Ensemble TV à tube plat de 20 po/Lecteur de DVD/Magnétoscope Insignia NS-F20TR
www.insignia-products.com
Connexion à un décodeur câble ou
satellite

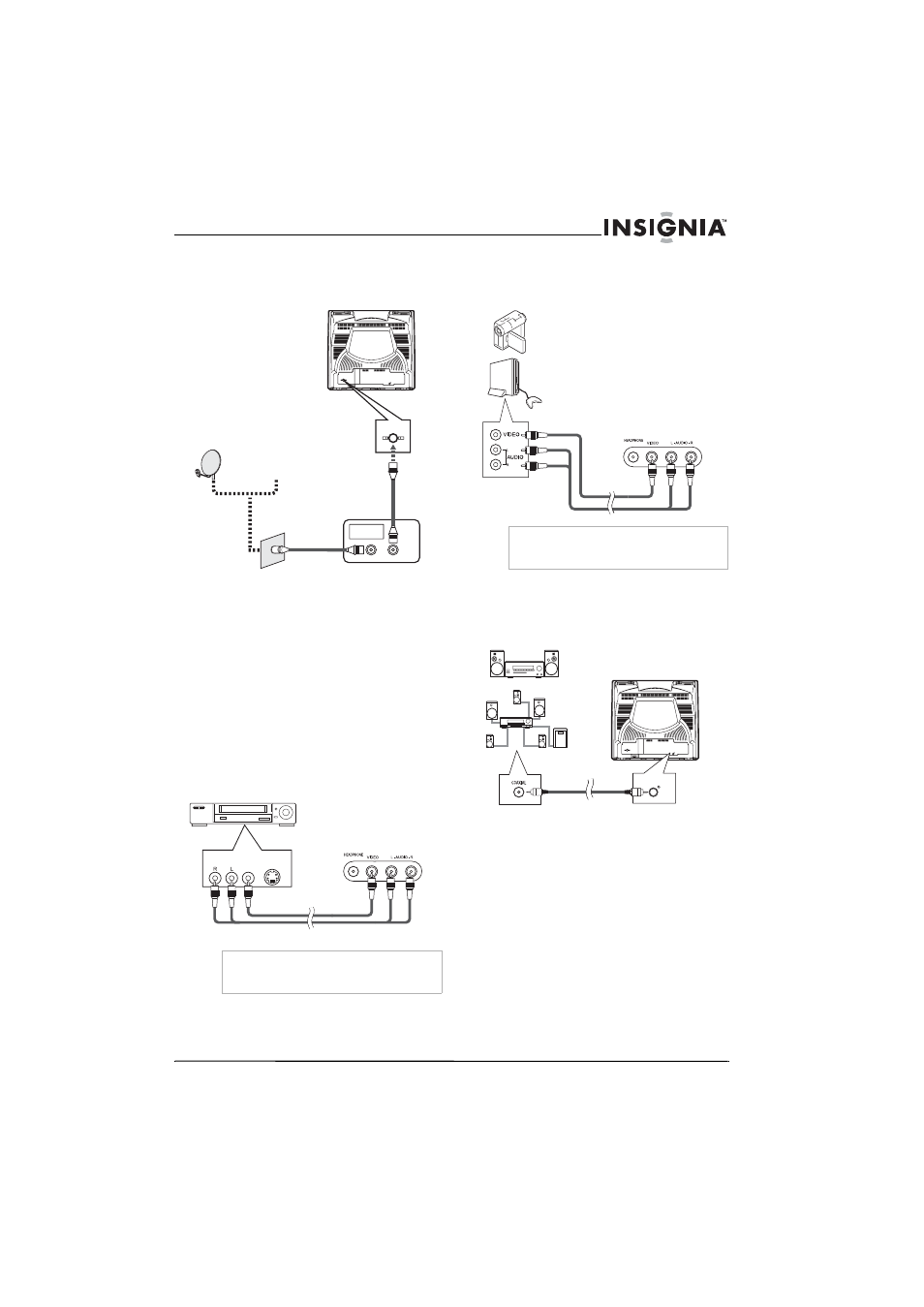

Se référer au schéma ci-après pour la connexion
d’un décodeur câble ou d'un récepteur satellite
Pour connecter un décodeur câble ou
satellite :
1 Connecter un câble d'antenne à la source du
signal TV (câble ou satellite), puis connecter
l'autre extrémité du câble à la prise d'entrée
du décodeur câble ou du récepteur satellite.
2 Connecter un câble d'antenne à la prise de
sortie du décodeur câble ou du récepteur
satellite, puis connecter l'autre extrémité du
câble à la prise ANT. au dos de l’appareil.
Connexion d’un périphérique aux prises
audio-vidéo (A/V) avant
Se référer au schéma ci-après pour connecter
un périphérique vidéo, tel qu'un magnétoscope,
aux prises A/V avant à l'aide d'un câble A/V
standard.
Connexion d'une caméra vidéo ou d'un jeu
vidéo
Se référer au schéma ci-après pour la connexion
d'une caméra vidéo ou d'un jeu vidéo.
Connexion d'un périphérique audio
numérique
Se référer au schéma ci-après pour la connexion
d’un périphérique audio numérique.
Remarque
Si le périphérique vidéo utilise un signal
monophonique (une seule prise audio), utiliser la
prise AUDIO L du téléviseur.
ANT. AUDIO OUT
COAXIAL
A N T . Antenne
satellite OU TV câblée
Récepteur satellite
ou décodeur câble
Arrière de
l’appareil
Câble RF
ENTRÉE SORTIE
Câbles non inclus
AUDIO
OUT
VIDEO
OUT
S-VIDEO
OUT
Périphérique
Prises A/V avant du
téléviseur
Prises A/V du périphérique
Câbles non inclus
Remarque
Si le périphérique vidéo utilise un signal
monophonique (une seule prise audio), utiliser la
prise AUDIO L du téléviseur.
Caméra vidéo
Jeu vidéo
Prises A/V du
périphérique
Prises A/V avant du
téléviseur
Câbles non inclus
ANT. AUDIO OUT
COAXIAL
AUDIO OUT
COAXIAL
lecteur MD, lecteur DAT
Décodeur Dolby
Digital
Prise AUDIO OUT
COAXIAL (sortie audio
DVD/TVN) Prise d'entrée audio
numérique coaxiale sur
le périphérique
Arrière du téléviseur
Câbles non inclus
