32
Ensemble DVD/TV ACL Insignia de 20 po NS-20CLTV
www.insignia-products.com
3 Appuyer sur la touche INPUT (Entrée) et sur
les touches pour régler le signal
d'entrée du téléviseur sur AV2.
Pour connecter une source S-Vidéo standard
aux prises AV1 :
1 Connecter un câble S-Vidéo (3) à une source
vidéo standard (1) et à la prise S-VIDEO au
dos de l'appareil (5).
2 Connecter des câbles audio RCA (4) aux
prises de sortie audio de la source et aux
prises AUDIO G et D au dos de l'appareil (5).
3 Appuyer sur la touche INPUT (Entrée) et sur
les touches pour régler le signal
d'entrée du téléviseur sur S-Video.

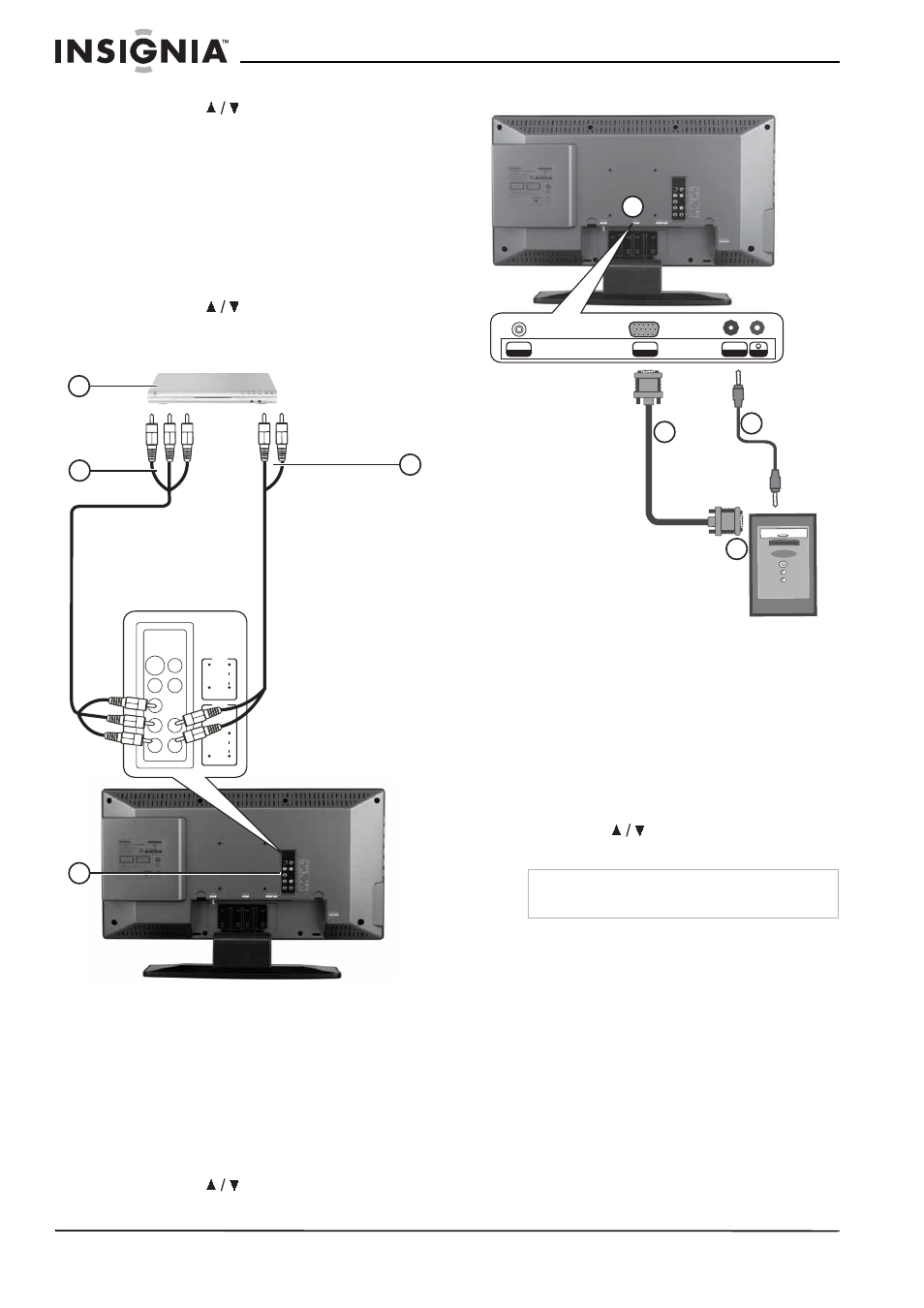

Connexion à une source vidéo à composantes
Pour connecter une source vidéo à balayage
progressif ou HDTV aux prises Y/Pb/Pr :
1 Connecter des câbles vidéo à composantes
(2) à une source vidéo à balayage progressif
ou HDTV (1) et aux prises Y/Pb/Pr au dos de
l'appareil (3).
2 Connecter des câbles audio RCA (4) aux
prises de sortie audio de la source et aux
prises AUDIO G et D inférieures sur le
panneau arrière (3).
3 Appuyer sur la touche INPUT (Entrée) et sur
les touches pour régler le signal
d'entrée du téléviseur sur YPbPr.
Connexion à un ordinateur
Pour connecter une source vidéo provenant
d'un ordinateur aux prises VGA :
1 Retirer le cache de la prise au dos du
téléviseur (1).
2 Connecter un câble VGA (2) de
l'ordinateur (4) à la prise VGA INPUT (Entrée
VGA) du téléviseur.
3 Connecter un câble audio mâle-mâle (3) de
l'ordinateur (4) à la prise AUDIO VGA INPUT
(Entrée audio VGA) du téléviseur.
4 Appuyer sur la touche INPUT (Entrée) et sur
les touches pour régler le signal
d'entrée du téléviseur sur PC.
R
C B / P B
Y
AUDIO
L
R
C R / P R
INPUT 3
S-VIDEO
AUDIO
VIDEO L
INPUT 1
4
3
1
2
Remarque
La meilleure résolution pour afficher la vidéo d'un
ordinateur sur ce téléviseur est de 1280 × 768.
INPUT
RF
INPUT
VGA
OUTPUT
AUDIO
VG A INPUT
2
3
1
4
