Ensemble DVD/TV ACL Insignia de 20 po NS-20CLTV
www.insignia-products.com
Connexion à des sources vidéo
Connexion à une antenne ou à un récepteur câble/
satellite

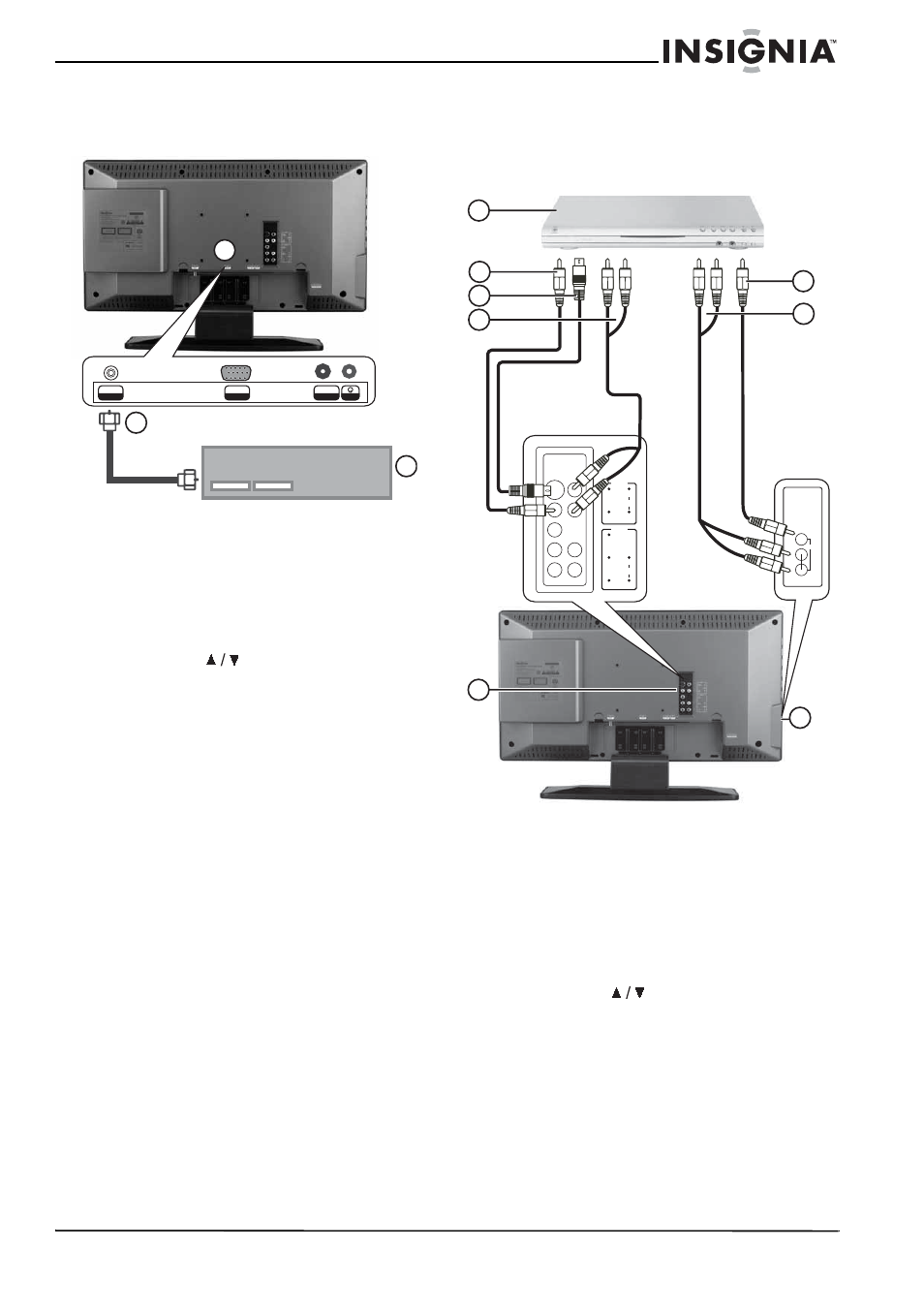

Pour connecter une antenne externe ou un
récepteur câble/satellite :
1 Retirer le cache de la prise au dos
du téléviseur (1).
2 Connecter la borne d’antenne d'une antenne
ou d'un récepteur câble/satellite (3) à la prise
d'entrée d'antenne du téléviseur (2).
3 Appuyer sur la touche INPUT (Entrée) et sur
les touches pour régler le signal
d'entrée du téléviseur sur TV.
Connexion à une source vidéo standard
Le téléviseur peut accepter de multiples sources
d'entrée vidéo. Pour des connexions vidéo
temporaires ou à accès facile, utiliser les prises
latérales (AV2). Pour des connexions plus
permanentes, utiliser les prises arrière (AV1).
Pour connecter une source vidéo standard
aux prises AV1 :
1 Connecter un câble vidéo RCA (2) à une
source vidéo standard (1) et à la prise VIDEO
au dos de l'appareil (5).
2 Connecter des câbles audio RCA (4) aux
prises de sortie audio de la source et aux
prises AUDIO G et D supérieures du
panneau arrière (5).
3 Appuyer sur la touche INPUT (Entrée) et sur
les touches pour régler le signal
d'entrée du téléviseur sur AV1.
Pour connecter une source vidéo standard
aux prises AV2 :
1 Connecter un câble vidéo RCA (6) à une
source vidéo standard (1) et à la prise VIDEO
latérale (8).
2 Connecter des câbles audio RCA (7) aux
prises de sortie audio de la source et aux
prises AUDIO G et D latérales (8).
