28
Ensemble DVD/TV ACL Insignia de 20 po NS-20CLTV
www.insignia-products.com

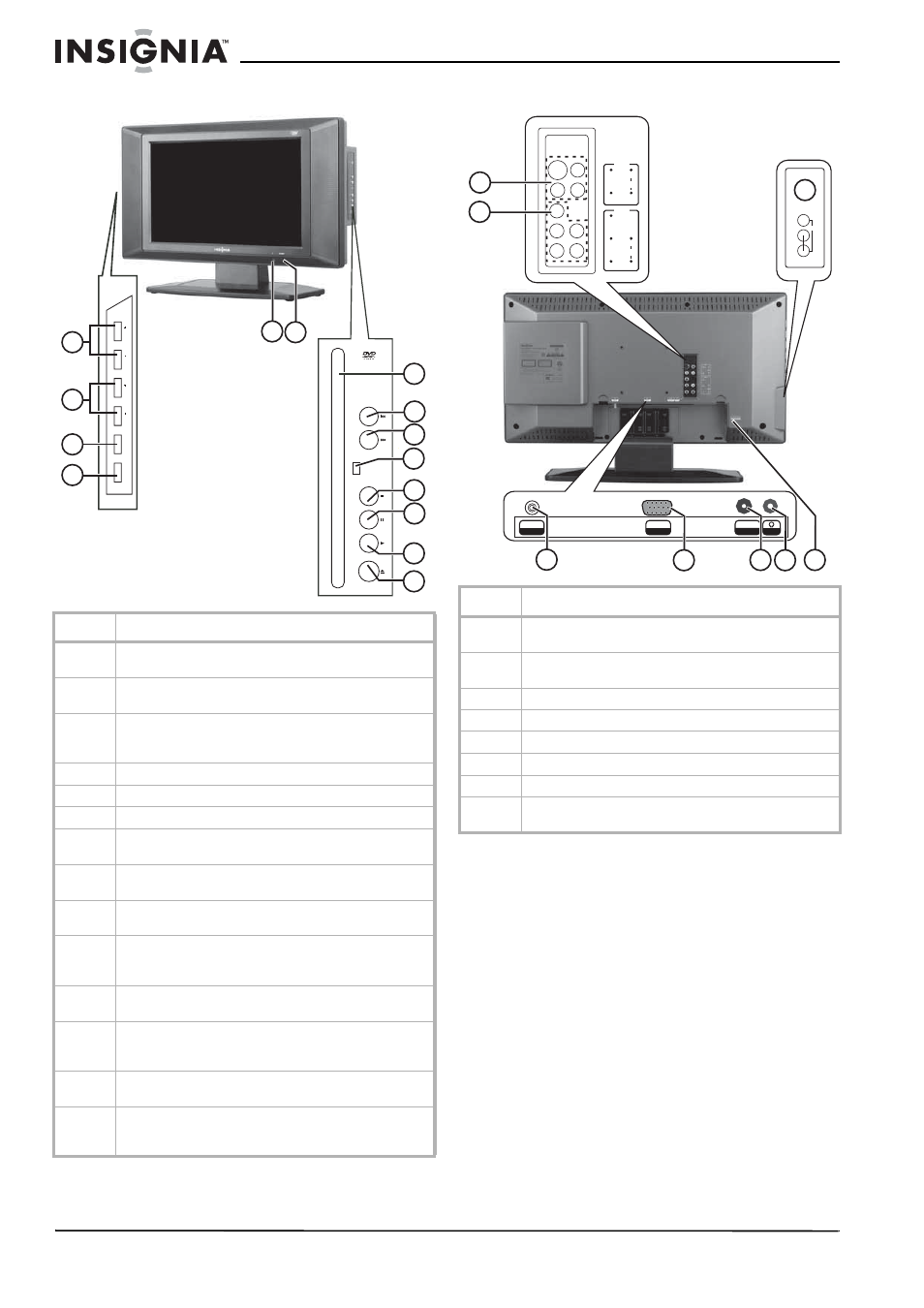

Vue avant Vue arrière
Élément Description
1 Touches du volume + / -. Appuyer sur ces touches pour
modifier le volume sonore.
2 Touches CH+/-. Appuyer sur ces touches pour changer
de canal.
3 Touche INPUT (Entrée). Appuyer sur cette touche pour
sélectionner le signal d'entrée AV parmi TV, AV1, AV2,
S-Vidéo, DVD, YPbPr et PC.
4 Touche POWER (Alimentation)
5 Capteur infrarouge
6 Témoin Marche-Arrêt/Attente
7 Fente d'insertion des disques. Insérer un DVD ou un CD
pour passer en mode DVD et lire le disque.
8 Touche PREV (Précédent). Appuyer sur cette touche
pour revenir à la piste ou au chapitre précédent.
9 Touche NEXT (Suivant). Appuyer sur cette touche pour
passer à la piste ou au chapitre suivant.
10 Témoin DISC IN (Disque inséré). Lorsqu'il est allumé, ce
témoin indique qu'un DVD ou un CD est chargé dans le
lecteur.
11 Touche STOP (Arrêt). Appuyer sur cette touche pour
interrompre la lecture.
12 Touche PAUSE (Pause). Appuyer sur cette touche pour
interrompre momentanément la lecture d'un disque en
mode DVD.
13 Touche PLAY (Lecture). Appuyer sur cette touche pour
passer en mode DVD et commencer à lire le disque.
14 Touche OPEN/CLOSE (Ouvrir / fermer). Appuyer sur
cette touche pour éjecter le disque actuellement inséré
dans la fente.
6
8
9
5
11
12
13
14
1
2
3
4
INPUT
VO
L
CH
CH
V O L
PO
WER
STOP
PAUSE
OPEN/
CLOSE
PLAY
NEXT
PREV
DISC IN
10
7
Élément Description
1 Prises d'entrée AV1 (vidéo composite, S-Vidéo et audio
G/D)
2 Prises d'entrée AV3 (vidéo à composantes, Y, Pb/Cb, Pr/
Cr et audio G/D)
3 Connecteur d'antenne
4 Port VGA INPUT (entrée PC)
5 Prise VGA INPUT AUDIO (entrée audio PC)
6 Prise de casque d'écoute
7 Connecteur d'entrée CA
8 Prises d'entrée AV2 (entrées vidéo composite et audio
G/D)
INPUT
RF
INPUT
VGA
OUTPUT
AUDIO
VG A INPUT
R
C B / P B
Y
AUDIO
L
R
C R / P R
INPUT 3
S-VIDEO
AUDIO
VIDEO L
INPUT 1
VIDEO
L
R
AUDIO
IINPUT 2
1
2
3
8
4 5 6 7
