OM-495 Page 102 Return To Table Of Contents
.
Hardware is common and
not available unless listed.
802 332-F
1
2
3
4
5
6
7
9
48
50
51
52
53
54
55
56
57
13
18
19
20
21
22
23
24
25
26
27
30
28
29
15
16
34
33
32
17
35
42
43
41 40 39
38
37
36
44
47
14
10
49
11
8
31
45
46
12
58

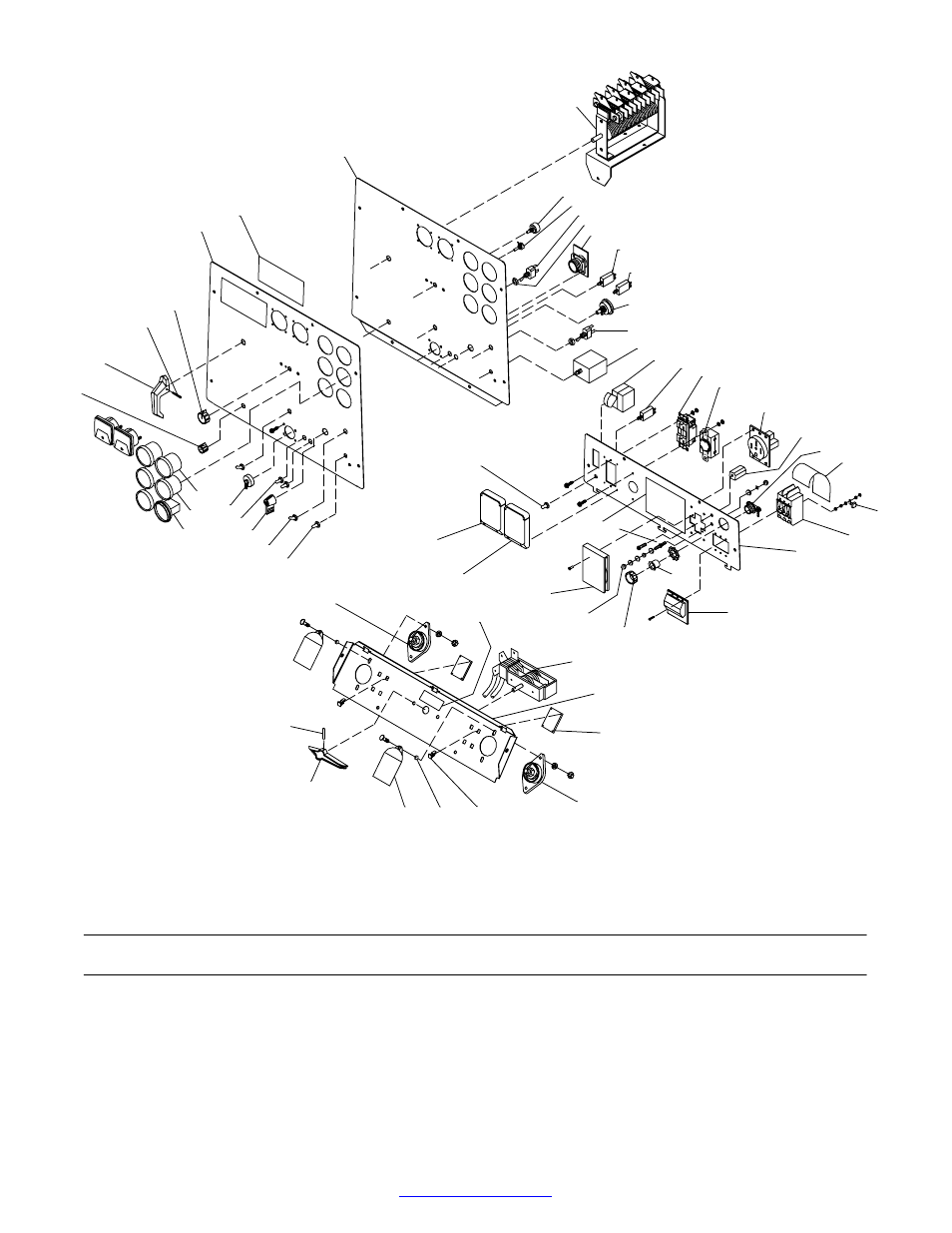

Figure 15-5. Panel, Front w/Components − CC/CV Models
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 15-5. Panel, Front w/Components − CC/CV Models (Figure 15-1 Item 106)
Quantity
1 202 706 PLATE SCREENED, ident control; when ordering this item, . . . . . . . . . . . . . . . . . .
the nameplate should also be ordered) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 NAMEPLATE, screened (order by model and serial number) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 201 580 PANEL, engine/weld control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 ♦ 202 642 PANEL, engine/weld control ss 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 S3 189 382 SWITCH, range/changeover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦ 202 223 BUS BAR, idealized 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
192 558 HARNESS, range (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RC6 148 439 HOUSING, rect univ 084 4p/s 1 row rcpt 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 R1 193 118 POT, cp flat 1t 2w 1k ohm linear 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
