OM-495 Page 97 Return To Table Of Contents
802 360
12
1
2
3
18
14
9
6
8
7
10
13
5
21
16
17
20
11
15
4
19

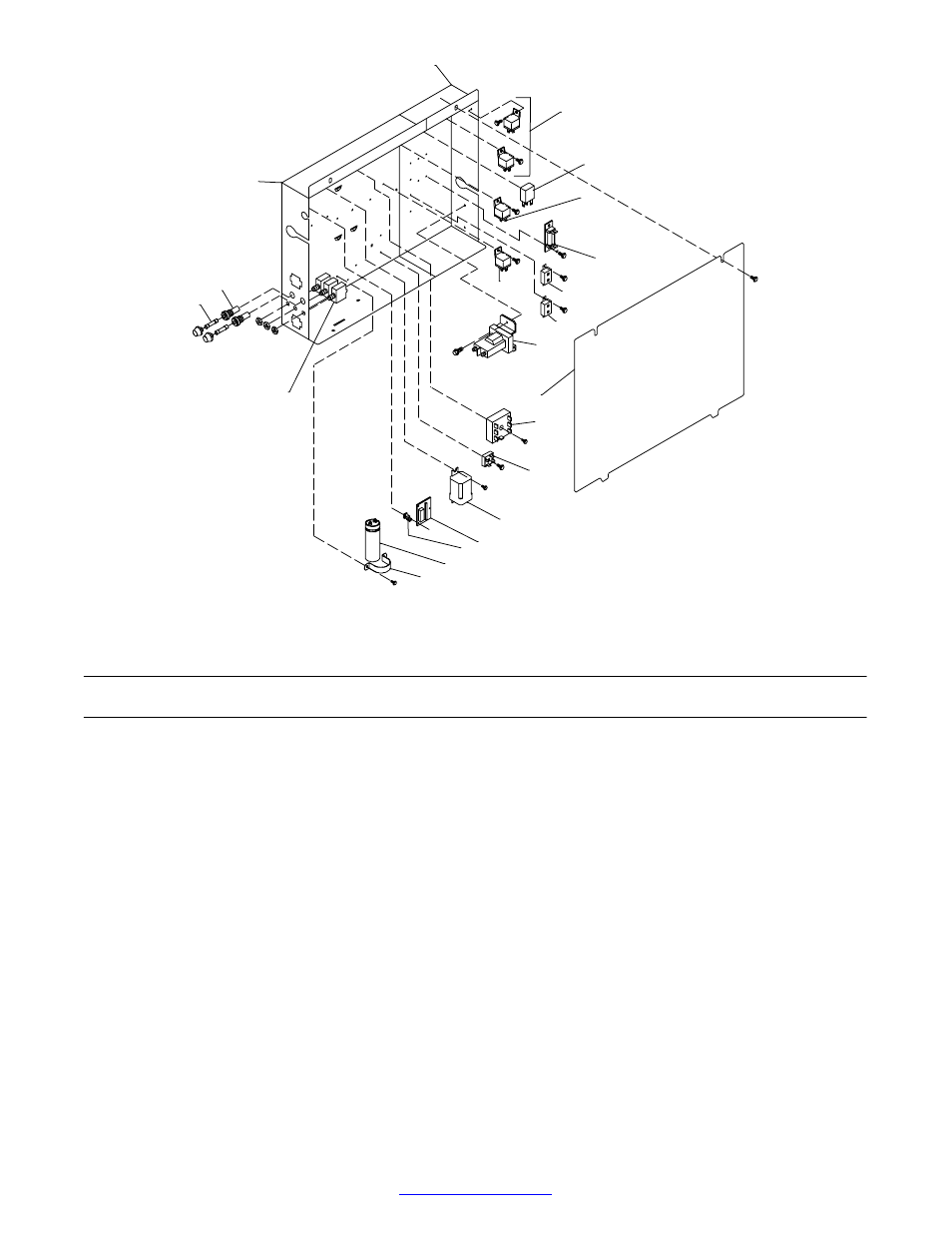

Figure 15-3. Control Box Assembly − CC/CV Models
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 15-3. Control Box Assembly − CC/CV Models (Figure 15-1 Item 100)
Quantity
1 F1, F2 *085 874 FUSE, mintr cer slo-blo 10A 250V 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 046 432 HOLDER, fuse mintr .250 x 1.250 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 201 077 CONTROL BOX, lh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 201 078 CONTROL BOX, rh 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 201 079 COVER, control box 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 134 201 STAND-OFF, support pc card 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 PC9 192 224 CIRCUIT CARD ASSY, display 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 C9 087 110 CAPACITOR, elctlt 240uf 200VDC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 177 136 CLAMP, capacitor 1.375dia 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
201 495 HARNESS, control box, cv weld control (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 SR1 035 704 RECTIFIER, integ 40A 800V 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 CR5 090 104 RELAY, encl 12VDC SPST 30A/15VDC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RC4 047 483 CONNECTOR, rect univ 084 15P/S 3 row rcpt cable/panel lkg 1 . . . . . . . . . . . . . . . . . . . . . . . .
RC3 158 466 CONNECTOR, rect univ 084 12P/S 3 row rcpt cable/panel lkg 1 . . . . . . . . . . . . . . . . . . . . . . . .
RC1 135 133 CONNECTOR, rect univ 084 9P/S 3 row rcpt cable/panel lkg 1 . . . . . . . . . . . . . . . . . . . . . . . . .
12 CB11, 12, 13 139 266 CIRCUIT BREAKER, man reset 1P 15A 250VAC frict 3 . . . . . . . . . . . . . . . . . . . . .
148 850 SOCKET, relay 5 pin 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S6 193 324 SWITCH, rotary 6 position gold contacts . . . . . . . . . . . . . . . . . . .
(located on front panel, see Figure 15-5) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
S5 011 609 SWITCH,tgl spdt 15a 125vac on−none−on spd term chr . . . . . . . . . . . . . . . . . . . .
(located on front panel, see Figure 15-5) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
150 316 CONN, rect univ 039 6p/s 3row plug cable lkg 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
177 859 CONN, body 5 terminal (to engine control switch S1) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
193 183 CONN, rect cinch 18 pin 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
