802 253-D
Air Gun Barrel
Water Gun Barrel
1
2
3
4
5
6
7
8
9
10
11
12
15
14
13
4
3
2
1
11
12

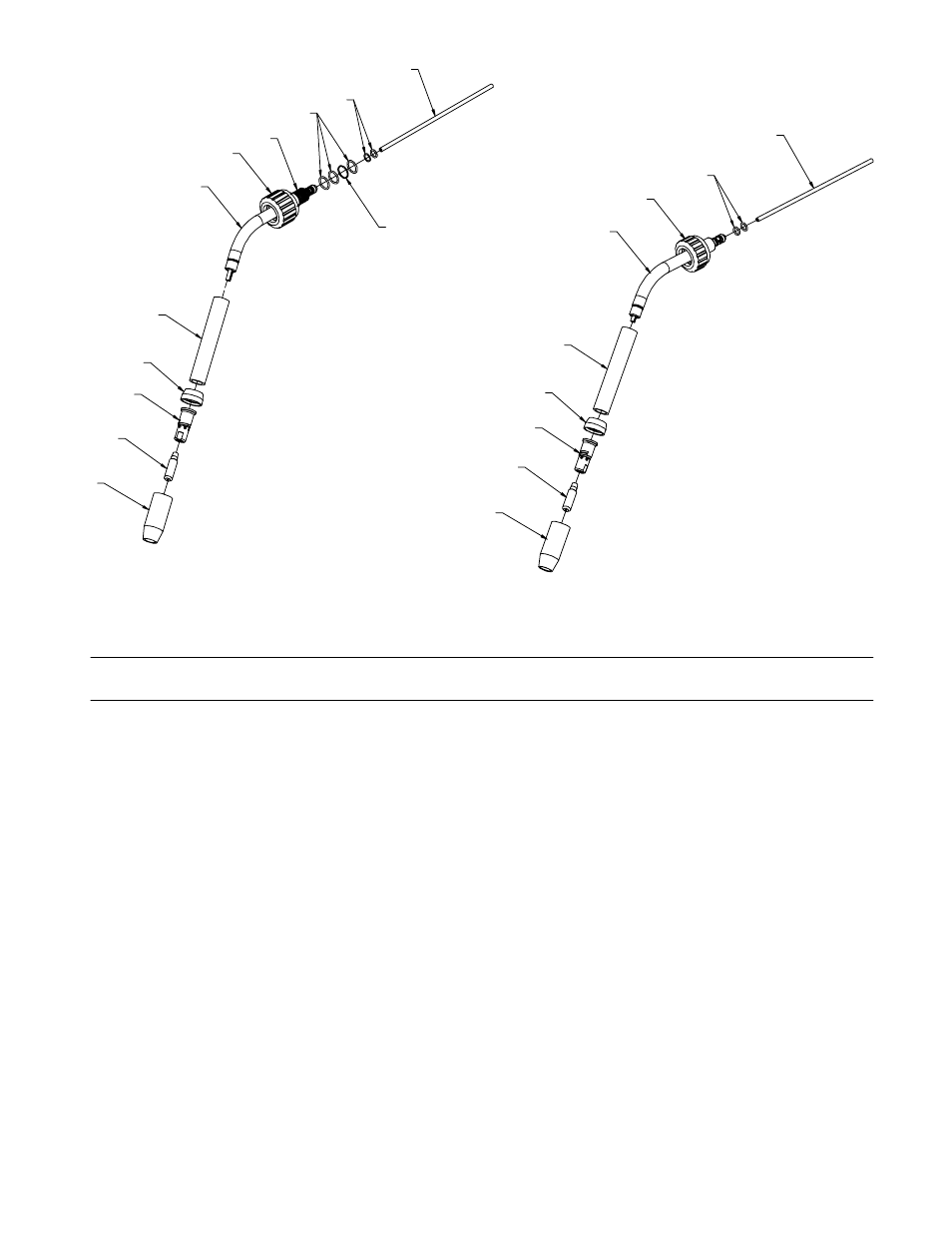

Figure 9-5. Barrel Assembly Of XR-Edge Gun
Item
No.
Part
No. Quantity Description
Figure 9-5. Barrel Assembly Of XR-Edge Gun (Figure 9-4 Item 43)
1 199 613 Nozzle, Brass 5/8 In Orifice Tapered 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Tip, Fastip (See Section 10) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 206 195 Diffuser, .281/.312 Od Fastip 1/8 Tip Recess 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 198 856 Insulator, Nozzle 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 220 117 Jacket, Outer Insulating Water Edge 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 220 110 Head Tube Assy, Water Insulated Taper Edge (Brazed) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 210 766 Nut, Head Tube Rotation 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 210 767 Insulator, Head Tube Tapered 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 194 261 O-Ring, .551 Id X .070 Cs 70 Duro Buna-n 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 210 771 O-Ring, 14.99mm Id X 1.27mm Cs 70 Duro Buna-n 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 191 191 O-Ring, .312 Id X .070 Cs 70 Duro Buna-n 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 212 523 Liner, Phos Bronze .030−1/16 Wire X 7.813 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 220 103 Jacket, Outer Insulating Air Edge 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 220 102 Head Tube, Air Edge (Brazed) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 185 111 Nut, Molded Head Tube Rotation 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
