OM-1500-14 Page 36
10
9
7
8
9
17
18
19
8
6
5
23
21
25
24
22
1
4
3
2
20
803 200
.
Hardware is common and
not available unless listed.
16
12
13
14 15
11

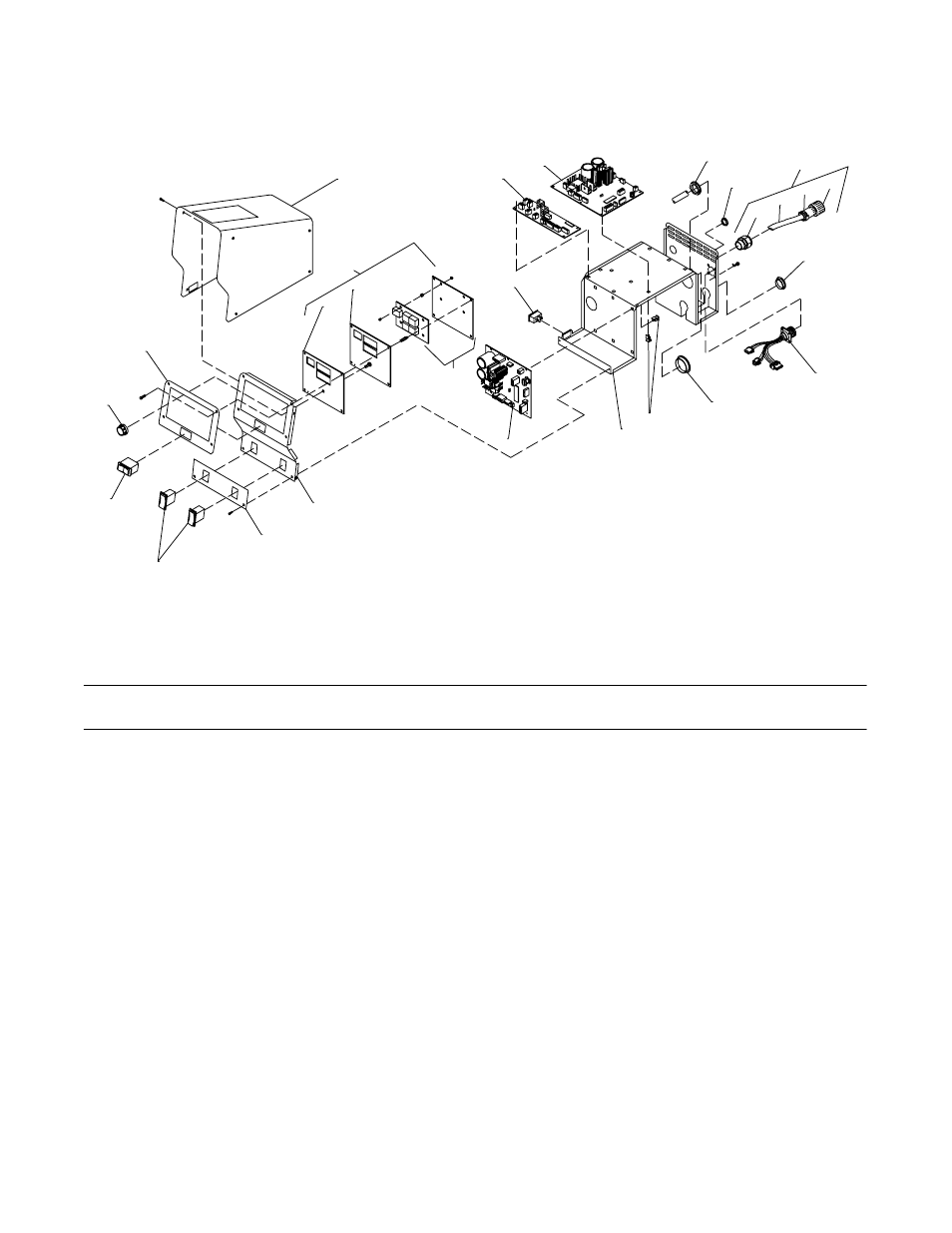

Figure 10-2. Control Box
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 10-2. Control Box (Figure 10-1 Item 1)
Quantity
1 204 722 Wrapper, Feeder 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
134 464 Label,Warning General Precautionary Static&wire Fe 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 206 764 Panel, PC Card Front (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 200 153 Overlay, Front Panel 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 PC21 200 693 Circuit Card Assy,Switches 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 PC20 210 683 Panel, Pc Card Display W/Program 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 S1 111 997 Switch, Rocker Spst 10A 250vac On-Off Visi Red Rock 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 PC70 220 903 Circuit Card Assy, Dual W/Program 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 PC1,101 217 898 Circuit Card Assy, Motor Control W/Program 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 030 170 Bushing,Snap−in Nyl .750 Id X 1.000 Mtg Hole 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 000 527 Blank, Snap−in Nyl .875 Mtg Hole Black 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 047 838 Blank,Snap−in Nyl 1.000 Mtg Hole Black 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 201 228 Cable, Power 16.5ft 8/c 2-14ga 6-18ga (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 139 041 Strain Relief 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 163 519 Cable, Port 16.5 Ft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 079 739 Conn, circ cpc clamp str rlf 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 PLG12 141 162 Housing Plug+Pins, (service kit) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG52 174 823 Housing Plug Pins+Skts, (service kit) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG74 115 093 Housing Plug+Skts, (service kit) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 RC40,140 047 637 Housing Rcpt+Skts,(service kit) 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG34,134 136 810 Housing Plug+Skts, (service kit) 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG35,135 131 204 Housing Plug+Skts, (service kit) 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG36,136 115 094 Housing Plug+Skts, (service kit) 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 010 494 Bushing, Snap−in Nyl 1.375 Id X 1.750 Mtg Hole 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
