page 28
Palanca de cambio de velocidades (Fig. 7)
Los modelos con número de catálogo 4292-1 y 4297-1 funcionan en
velocidad alta o baja. La velocidad baja puede utilizarse para brocas de
diámetro grande y la alta para las de diámetro pequeño (véase la tabla
«Especificaciones»).
Para cambiar las velocidades apague la taladradora y haga girar la palanca
hacia arriba o hacia abajo mientras la taladradora continúa girando por
inercia hasta detenerse.
NOTA: Para evitar daños a la caja de engranajes no haga el cambio
cuando la herramienta esté funcionando a toda velocidad, cuando se
encuentre bajo carga, ni cuando se ha detenido por completo.
El cambio de velocidades en el motor de la taladradora está
indicado de la siguiente manera:
L - velocidad baja
H - velocidad alta
Operación típica
1. Inserte la broca en el mandril o en la boquilla (véase «Mandril con
guía posicionadora» o «Boquilla de ahusado Morse» y «Cómo utilizar
brocas helicoidales» así como «Cómo uutilizar las fresas STEEL
HAWG™ de MILWAUKEE»).
2. Coloque la prensa taladradora magnética sobre la superficie
preparada.
3. Coloque la unidad de modo que la punta de la taladradora se
encuentre directamente sobre el centro del orificio que se va a
perforar.
4. Oprima el botón del imán. La luz indicadora de color rojo se
encenderá.
5. Ajuste la cadena de seguridad si se va a taladrar sobre una superficie
vertical o en alto.
6. Verifique la velocidad y cambie si es necesario.
7. Oprima el botón «forward» (hacia adelante) o «reverse» (en reversa)
según se requiera.
8. Perfore el orificio (véase «Cómo utilizar brocas helicoidales» y «Cómo
utilizar las fresas STEEL HAWG™ de MILWAUKEE»).
9. Oprima el botón «Drill Off» (Apagar taladradora).
10. Quite la cadena (si se ha perforado una superficie vertical o en
alto).
11. Oprima el botón del imán. La luz indicadora de color rojo se apagará.
Cómo utilizar la base ajustable (Fig. 8)
(Sólo en el modelo 4203)
1. Apague el motor de la taladradora.
2. Coloque la base magnética de modo que la broca de la taladradora
quede cerca de la ubicación donde se desea perforar el orificio;
enseguida oprima el botón del imán. La luz indicadora de color rojo
se encenderá.
3. Afloje el mango de ajuste ubicado en la parte posterior de la base del
bastidor. Mueva el bastidor para colocar la broca de la taladradora
sobre el centro del orificio que se va a perforar. Apriete bien el mango
de ajuste.
Fig. 8
Fig. 7

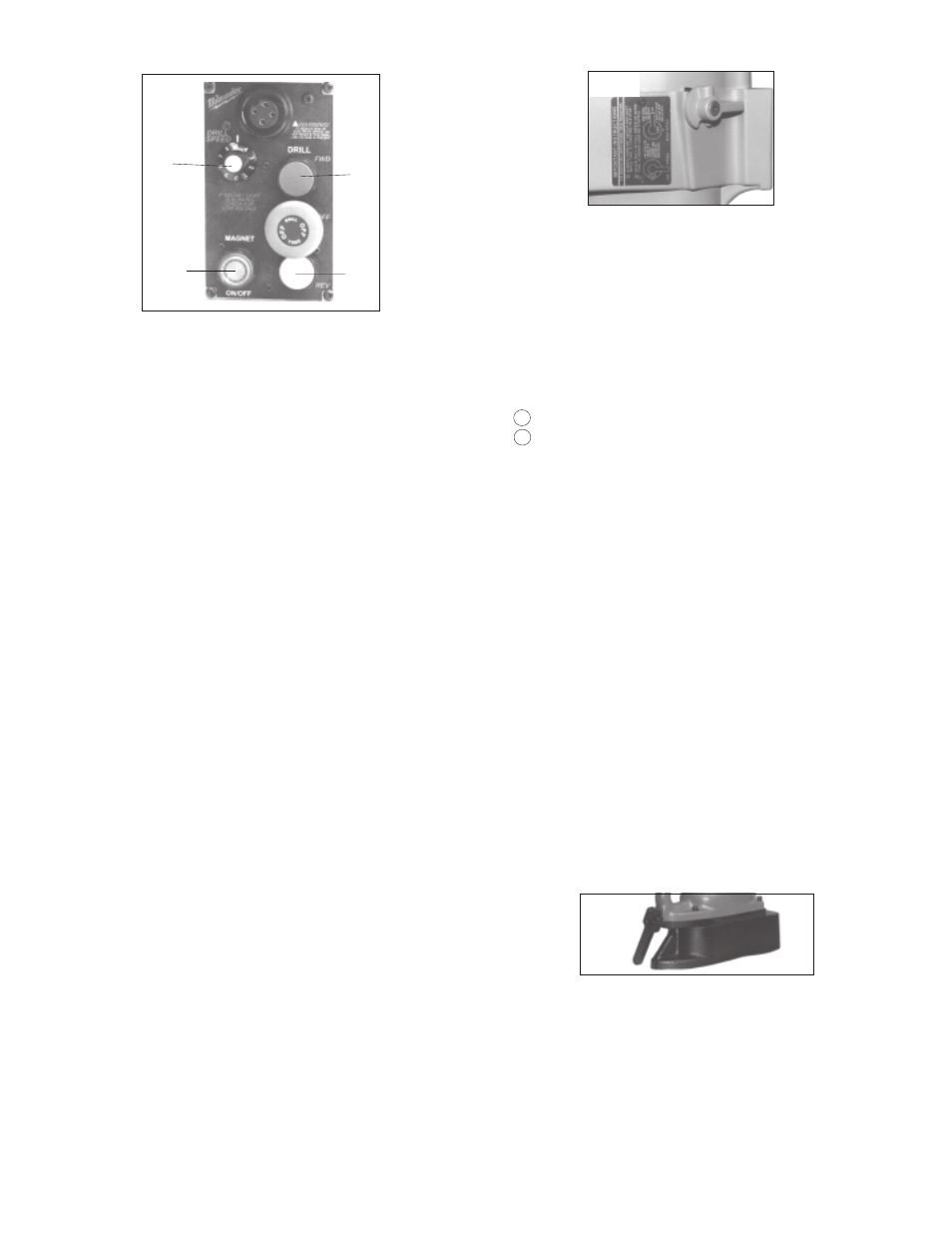

Panel de control (Fig. 6)
Velocidad de rotación del motor de la taladradora - Rápida/lenta
(Fig. 6A)
Al ajustar la esfera se modifica electrónicamente la velocidad de rotación
de la taladradora. Mientras mayor sea el número en la esfera mayor será
la velocidad de rotación.
Botones de la taladradora - «Forward/Reverse» (Hacia adelante/
En reversa) (Fig. 6B, C)
La taladradora puede rotar en dos direcciones: hacia adelante y en
reversa.
1. Para que gire hacia adelante (en el sentido de las manecillas del
reloj), oprima el botón verde «forward». Antes de utilizar la herramienta
verifique la dirección de rotación.
2. Para que gire en reversa (en el sentido contrario al de las manecillas
del reloj), oprima el botón amarillo «reverse». Antes de utilizar la
herramienta verifique la dirección de rotación.
Botón del imán - «On/Off» (Encendido/Apagado) (Fig. 6D)
El botón del imán deberá activarse antes de hacer arrancar la taladradora.
1. Para encender el imán, oprima el botón «Magnet» (Imán). La luz
indicadora de color rojo se encenderá.
2. Para apagar el imán, oprima el botón «Magnet» (Imán). La luz
indicadora de color rojo se apagará.
Botón del interbloqueo de la taladradora y el imán (Fig. 6E)
La taladradora no funcionará a menos que el botón «Magnet» se encuentre
oprimido y la luz indicadora de color rojo esté encendida. Si el operador
intenta poner la taladradora en funcionamiento antes de encender el imán,
los botones de la taladradora no funcionarán.
Para hacer arrancar la taladradora:
1. Oprima el botón «Magnet» a fin de activar el imán.
2. Asegúrese de que la luz indicadora de color rojo está encendida.
Si ésta parpadea, revise si:
• el voltaje del enchufe está bajo
• la conexión del motor está floja
• los botones del imán en el panel de control están atorados o
atascados
Si la luz de diagnóstico continúa parpadeando, lleve la unidad
completa a un centro de servicio autorizado.
3. Oprima el botón de la taladradora para que gire hacia adelante o en
reversa, según se desee.
Si hay una pérdida de voltaje en la línea de alimentación mientras se
está utilizando la taladradora, ésta se detendrá.
Fig. 6
A
B
C D, E
