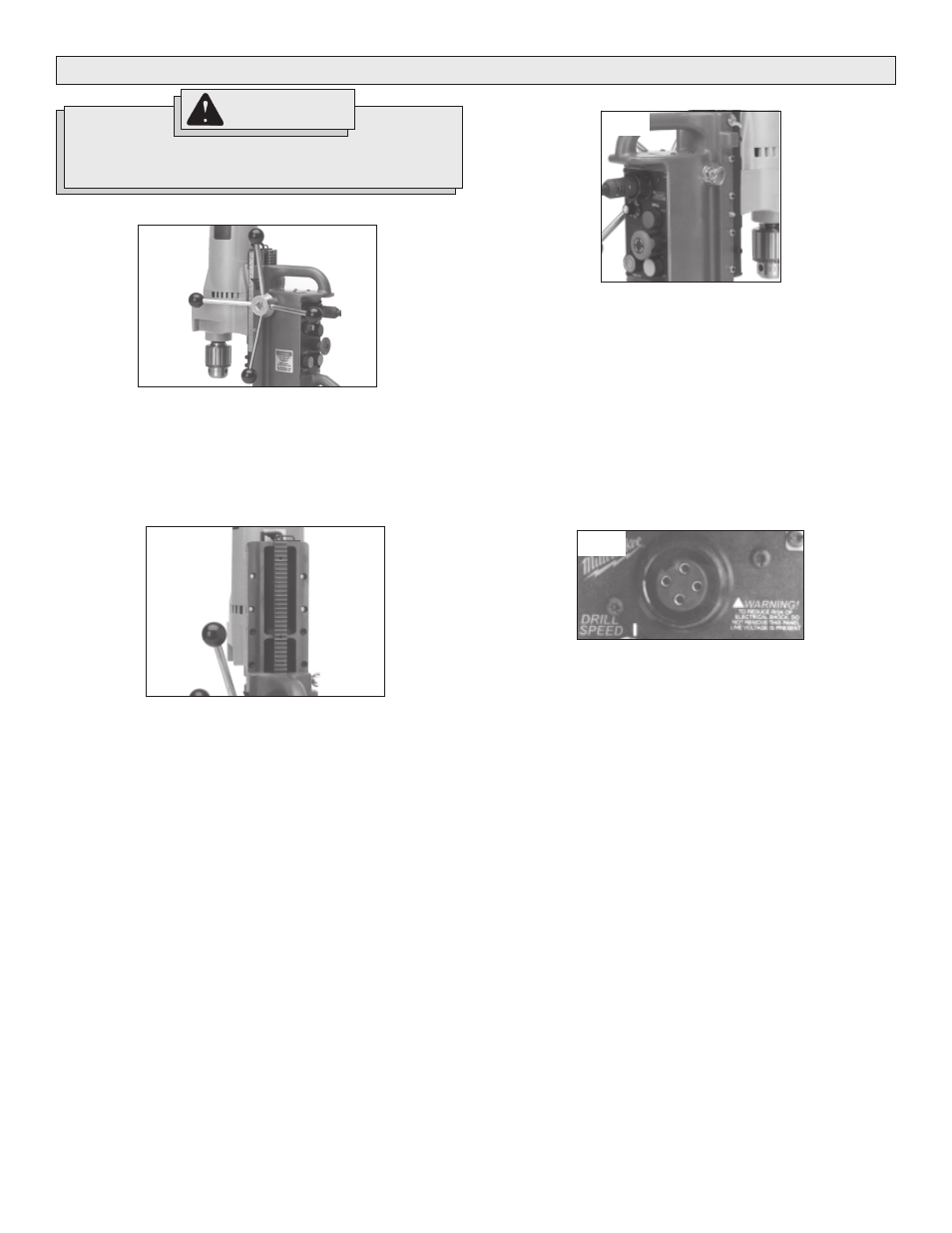

Colocación de los mangos de alimentación y las asas (Fig. 1)
ENSAMBLAJE DE LA HERRAMEINTA
Fig. 1
Fig. 2
1. Coloque los mangos de alimentación y las asas en el cubo
correspondiente. Apriete hasta lograr un buen ajuste.
2. Para montar el mango de alimentación del lado opuesto, quite el
tornillo de mariposa que mantiene fijo el conjunto del cubo y el piñón.
Saque el cubo y el piñón e insértelos en el otro lado del bastidor.
Vuelva a colocar el tornillo de mariposa y apriételo.
Montaje de la taladradora en el riel guía (Fig. 2)
A fin de obtener la máxima capacidad de sujeción, monte el motor con el
vástago lo más cerca posible a la base. Todas las taladradoras (excepto
el modelo 4253-1) también pueden montarse en posición inversa para
facilitar los trabajos de perforación cerca de paredes y esquinas. Cuando
el vástago se coloca lo más lejos posible de la base, el punto de presión
máximo de la taladradora disminuye.
1. Seleccione el área de montaje que mejor convenga al tipo de trabajo
que va a realizar.
2. Alinee los orificios de montaje.
3. Deslice las arandelas de seguridad por encima del tornillo de montaje
e insértelas por la parte posterior del riel guía, continuando hasta la
almohadilla de montaje del motor. Apriete hasta lograr un buen ajuste.
Ajuste del conjunto del retenedor (Fig. 3)
Para ajustar la contrachaveta, afloje o apriete los tornillos de fijación de
ajuste de la contrachaveta en el lado del alojamiento de apoyo, según
corresponda, con la llave hexagonal de 3/32” suministrada. El apriete de
los tornillos de fijación aumenta la fricción en la guía de deslizamiento. La
contrachaveta debe apretarse lo suficiente para que pueda soportar el
peso del taladro en cualquier posición. Todos los tornillos de fijación
deben ajustarse de manera que proporcionen un recorrido liso y parejo
durante toda la trayectoria de la guía de deslizamiento.
Los tornillos de fijación incluyen un parche de nylon que evita que los
mismos se muevan libremente. Podría ser necesario ajustar la chaveta
ocasionalmente dado el uso prolongado de la herramienta.
Conexión del cordón de alimentación al tomacorriente del
panel de control (Fig. 4)
Fig. 3
Fig. 4
¡ADVERTENCIA!
A fin de reducir el riesgo de lesiones, desconecte siempre
la herramienta antes de cambiar accesorios o realizar
ajustes.
Inserte el enchufe de la taladradora en el tomacorriente del panel de
control y atorníllelo bien. Conecte la prensa taladradora a la fuente de
energía más próxima. Esta prensa taladradora está clasificada para 120
volts de ca, 60 Hz.
