UBICACIONES DEL SUMINISTRO
DE ENERGÍA
Suministro de gas:
• Los modelos de gas natural están diseñados para
funcionar con una presión de columna de agua de 5”.
Para un funcionamiento adecuado, la presión del gas
natural dirigido al regulador debe hallarse entre
7" y 13" de columna de agua.
• Los modelos de gas LP están diseñados para funcionar
con una presión de columna de agua de 10”. Para un
funcionamiento adecuado, la presión del gas LP dirigido
al regulador debe hallarse entre 11" y 13" de columna
de agua.
• Ubique la toma de la tubería en la pared trasera o
piso (ver “Dimensiones y espacios”). Utilice una línea
de suministro de gas flexible de 5/8” de DE con una
longitud máxima de 5 pies (3 pies en Massachussets).
• Instale una válvula de apagado manual en la línea
de gas (no provista) en una ubicación fácilmente accesible.
Asegúrese de que el dueño de casa sepa cómo y dónde
cortar el suministro de gas hacia la estufa.
Suministro eléctrico:
Estas estufas deben contar con un suministro de 120 voltios, 60Hz,
y deben estar conectadas a un circuito derivado dedicado con una
adecuada conexión a tierra, con la protección de un interruptor
de circuito o fusible de tiempo retardado de 15 amperios.
El cable de energía de este aparato está equipado con un enchufe
de tres clavijas (conexión a tierra) que engancha con un
tomacorriente de pared de tres clavijas con conexión a tierra para
minimizar la posibilidad de un peligro de descarga eléctrica
proveniente de este aparato.
Si el servicio eléctrico provisto no cumple con las especificaciones
anteriores, se recomienda que un electricista con licencia instale
un tomacorriente aprobado.
BAJO NINGUNA CIRCUNSTANCIA
CORTE O QUITE LA TERCERA
CLAVIJA (CONEXIÓN A TIERRA)
DEL CABLE DE ENERGÍA.
NO UTILICE UN CABLE
DE EXTENSIÓN CON ESTE
APARATO.
•Ubique el suministro
de electricidad dentro
del área indicada o dentro
del alcance del cable
de energía de 4 pies de la estufa.
•Para evitar que el cable se enrede con elementos
almacenados en el gabinete, ubique el tomacorriente
en la pared trasera, dentro del gabinete.
39

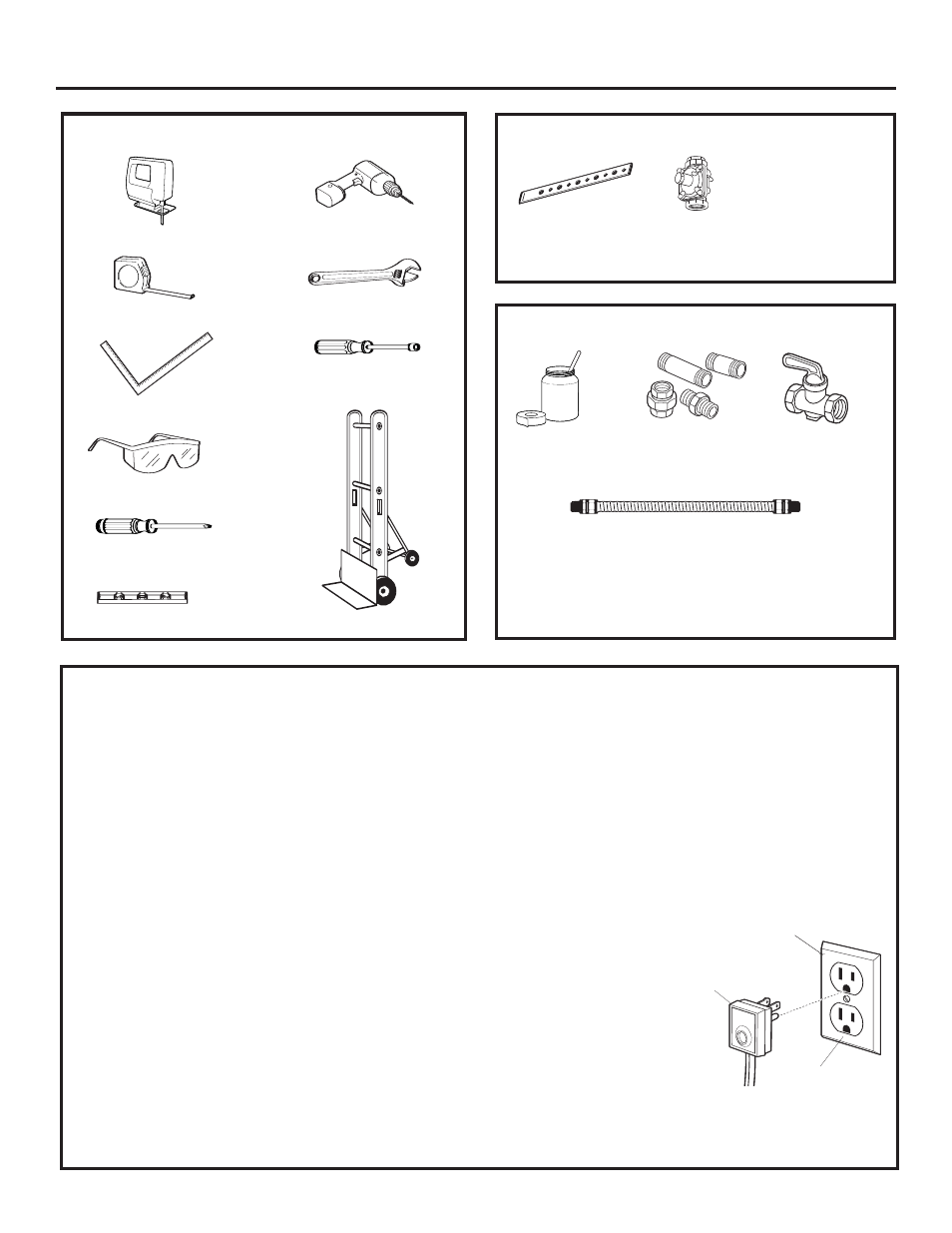

Preparación para la instalación
MATERIALES PROVISTOS
Regulador Abrazadera de
sujeción
HERRAMIENTAS REQUERIDAS
Llave ajustable
Llave de cubo
o llave de 1/4”
Gafas de seguridad
Perforadora y brocas
apropiadas
Cinta de medir
Destornillador
de estrella #2
Sierra sable
Regla de carpintero
MATERIALES REQUERIDOS
(NO PROVISTOS)
Válvula
de apagado
Accesorios de tubería
Suministro de gas de metal flexible aprobado por CSA
de 5/8” de DE con una longitud máxima de 5 pies
(longitud máxima de 3 pies sólo en Massachussets).
NOTA: Adquiera una línea flexible nueva; no utilice
una línea de gas flexible previamente usada.
Sellador
de juntas
Nivel
Carretilla de mano
Tapa de la caja del tomacorriente
Tomacorriente de tres clavijas
Enchufe de tres clavijas
