Prenez votre temps pour prendre vos mesures lorsque vous
découpez le plan de travail. Veuillez à ce que les deux côtés
de l'ouverture soient parallèles.
• Prévoyez un espace de 20,3 cm sous la surface supérieure
du plan de travail.
• Prévoyez des espaces supplémentaires sous le boîtier du
brûleur pour installer le régulateur et y ranger des conduits
de gaz. Utilisez un coude 90° pour acheminer les conduits
d'alimentation du gaz et limiter les interférences avec les
tiroirs et les éléments du placard.
• Ces tables de cuisson ont été conçues pour être
suspendues au-dessus du plan de travail par leurs brides
latérales.
• Poncez toute bordure abrasive du plan de travail
d’installer la table de cuisson.
– Les bordures des plans de travail en Formica exigent une
finition.
Le plan de travail doit être suffisamment solide pour
supporter le poids de la table de cuisson
Ouverture découpée à faux-fond
•Vous pouvez fabriquer la découpe avec un faux-fond pour
cacher le bas du plan de travail.
– Fabriquez le faux-fond avec un matériau solide, découpez
un trou 7-1/2" x 11-1/8" de diamètre dans le coin arrière
gauche pour les espaces de l’arrivée du gaz et du cordon
d’alimentation.
25
Installation
Les modèles d’une largeur de 1,2 m (48") ont été conçus pour les encastrer
dans des placards 1,2 m (48") ou plus Les modèles d’une largeur de 91 cm (36")ont été conçus pour les
encastrer dans des placards de 91 cm (36")

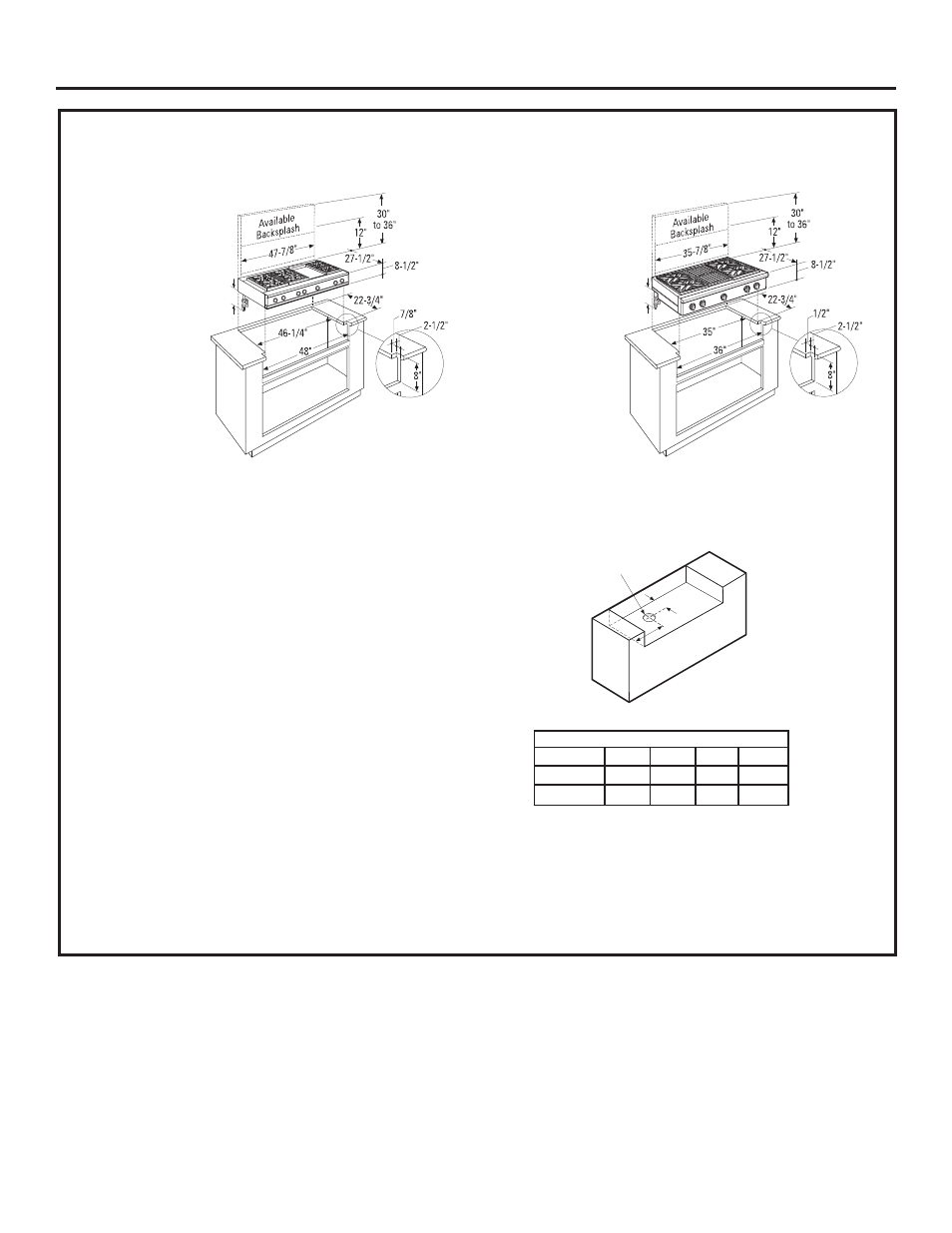

ÉTAPE 1 COUPEZ L’OUVERTURE DU PLAN
DE TRAVAIL
A
B
36” Rangetop
C
Prévoyez un espace
supplémentaire sous la
boîte du brûleur de la
table de cuisson pour le
régulateur et les
raccordements au gaz
Dimensions
A (Dia.) B C D
36” Rangetop 7 8” 1-1/2” 7-1/2” 11-1/8”
48” Rangetop 8-1/4” 1-1/2” 7-1/2” 11-1/8”
Table de cuisson 91 cm (36”)
Prévoyez un espace
supplémentaire sous
la boîte du brûleur de
la table de cuisson
pour le régulateur et
les raccordements au
gaz.
