GE Monogram Professional Rangetop - Manual (Page 36)

36

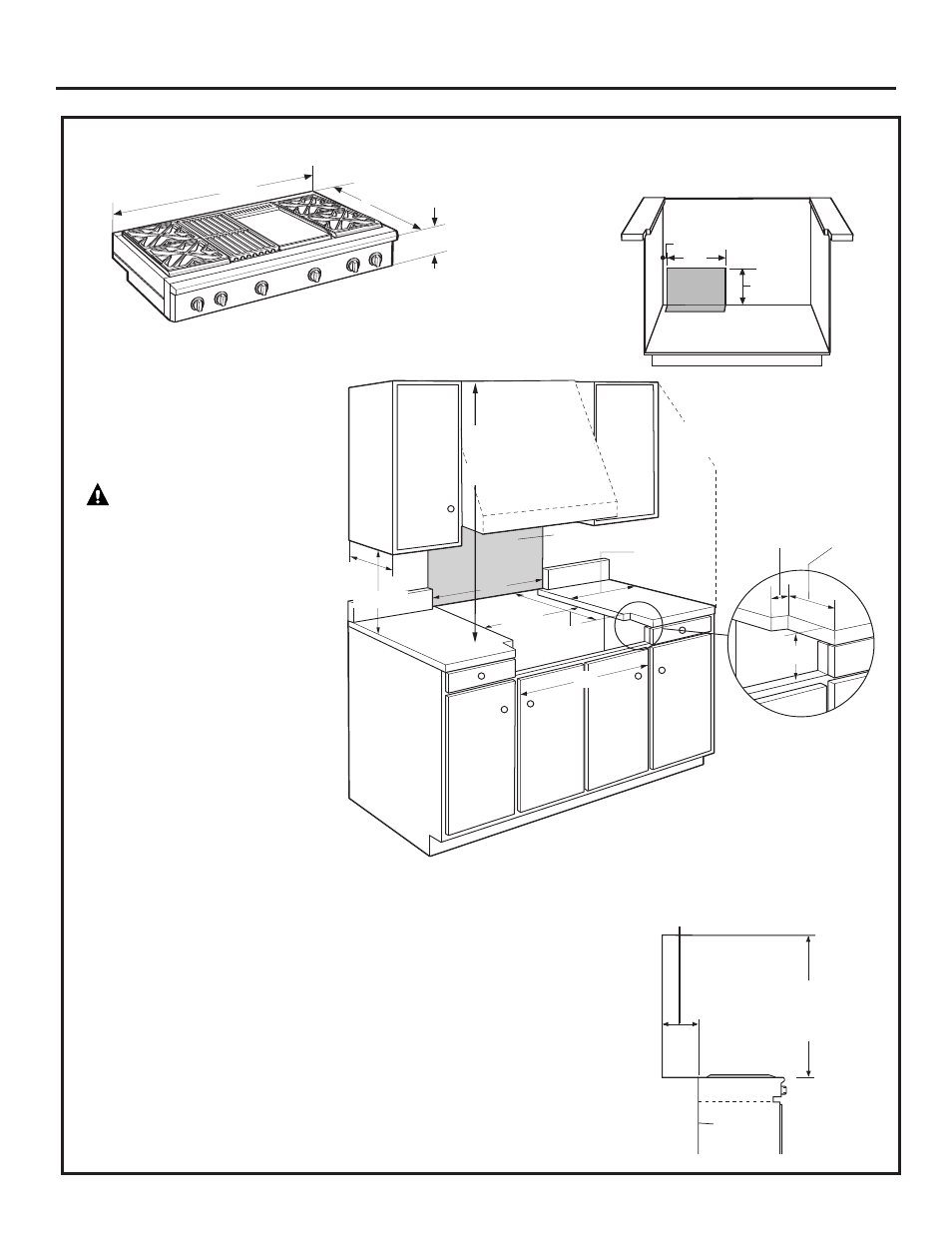

DIMENSIONES Y ESPACIOS DEL PRODUCTO PARA MODELOS DE 48”
Información de diseño
27-1/2” hasta el frente
del lado redondeado
Altura
de 8-1/2”
22-3/4” Min.
2-1/2”
8”
7/8”
605Dia76
Ubicaciones de los servicios públicos
2”
17”
16”
Ubique la
entrada de gas
en la pared
trasera o en
el piso a 2”
de la pared
trasera.
12” mínimo
sobre cada lado
46-1/4”
48” mínimo
respecto
de elementos
combustibles
0” de
espacio
ESPACIOS ADICIONALES:
Deje un espacio mínimo de 12” respecto de una pared
adyacente sobre cada lado.
Las áreas de trabajo adyacentes a la estufa deben
contar con un espacio mínimo de 18” entre el mostrador
de encimera y la parte inferior del gabinete de pared.
* La abertura entre un salpicadero de 4” de altura debe
ser de 48” para permitir que la estufa se deslice de vuelta
contra la pared.
13” Max.
18” Min.
48” mínimo
respecto de
elementos
combustibles
12” mínimo
respecto de una
pared adyacente
Ancho de 47-7/8”
ADVERTENCIA:
Las instalaciones sin capucha
requieren un mínimo de 48”
respecto de elementos
combustibles. Una instalación de
capucha a medida con superficies
expuestas horizontales combustibles
debe contar con una función
de encendido automático.
Consulte las instrucciones
de instalación de la capucha
para obtener espacios específicos
de las capuchas.
La superficie de toda la pared
trasera sobre el mostrador de
encimera y por debajo de la capucha
debe cubrirse con un material
no combustible como metal,
cerámica, ladrillo, mármol
u otra piedra.
*48”
Material
no combustible
12” mín. respecto de
materiales combustibles o
0” respecto de materiales
no combustibles sobre
la superficie de cocción.
48”
