相互結線図
カラースキャニングソナー

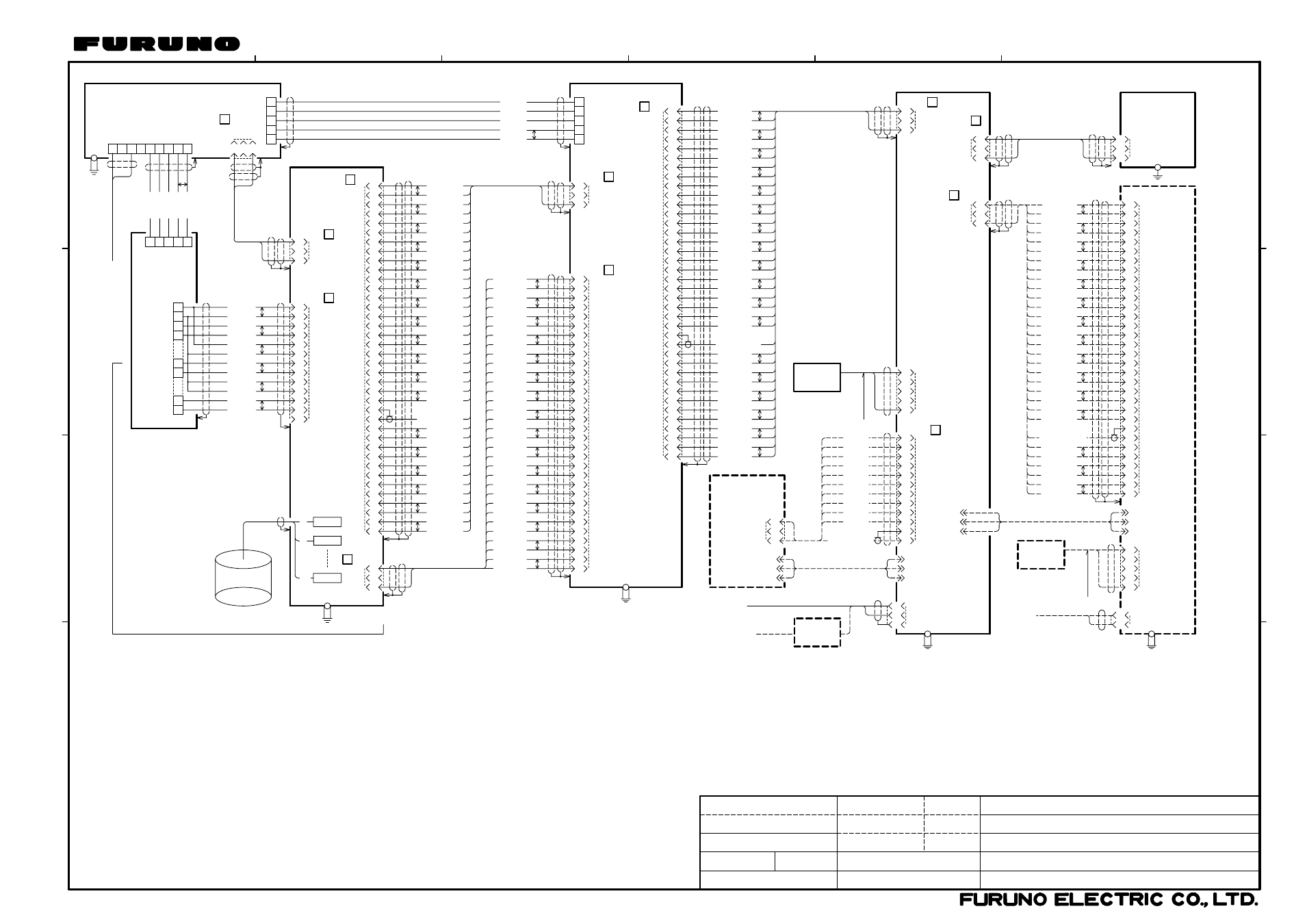

INTERCONNECTION DIAGRAM
COLOR SCANNING SONAR
CSH-23/23F/23K T.YAMASAKI
T.TAKENO
kg
NAME
TITLE
名称
DWG.No.
SCALE
APPROVED
CHECKED
DRAWN
MASS
Jun. 26 '06
Jun. 26 '06
注記
＊１）造船所手配。
＊２）オプション。
＊３）ケーブルクランプで接地。
＊４）□内の数値は誤挿入防止ピンA（太）位置を示す。
ガイドピンB（細）は全て“1”に設定。
＊５）10S1258のRGBライン(FF/HH,MM/NN,SS/TT)は接続しないこと。
画面の映像が歪む原因となることがあります。
NOTE
*1: SHIPYARD SUPPLY.
*2: OPTION.
*3: GROUND THRU CABLE CLAMP.
*4: NUMERAL IN □ SHOWS POSITION OF CONNECTOR GUIDE PIN[B].
GUIDE PIN[S] IS SET ALWAYS TO POSITION “1”.
*5: DO NOT CONNECT RGB LINE (CONNECTOR FF/HH, MM/NN, SS/TT) OF
CABLE 10S1258. OR INTERFERENCE MAY APPEARS ON THE DISPLAY.
A
B
C
D
E
F
H
LL
J
N
M
P
R
S
T
U
V
X
W
Y
Z
AA
BB
CC
DD
EE
FF
HH
KK
JJ
MM
NN
PP
RR
SS
TT
K
L
CN-B2
-601/SC
54-038-000
A
TT
00-8016-038
-313-761HV
CN-A13
1
10S1627,7
m
10
A
B
C
D
E
F
H
LL
J
N
M
P
R
S
T
U
V
X
W
Y
Z
AA
BB
CC
DD
EE
K
L
KK
JJ
PP
RR
CN-A1/A2/A3
A
*3
RR
10S1258,MAX.30m CN-A4
C
D
J
K
L
M
V
X
W
Y
BB
CC
BLK
COAX. ﾄﾞｳｼﾞｸ
YEL
BRN
BLK
BRN
BLK
YEL
GRY
WHT
BLK
R
G
B
3
2
1
*1
DPYCY-1.5
PT-400
変圧器
TRANSFORMER
110/220VAC
DPYC-1.5
*1
CC
C
R
G
B
ECX-3C2V-T,MAX.30m,
φ13.7
CN-A15 NCS-253P
COPPER STRAP
アース銅板
W=50
R
G
B
2
1
CN-A15 NCS-252P
*1
DPYCY-1.5
CN-A13
1
10S1627
,7m
10
リモート箱
REMOTE BOX
CSH-116
リモート箱
REMOTE BOX
CSH-116
H10P-SHF-AA
H10P-SHF-AA
ECX-3C2V-T,MAX.30m,
10S1258,MAX.50m,φ18.6
CN-A1/A2/A3
(CN-A4/A7/A10)
(CN-A5/A8/A11)
(CN-A6/A9/A12)
(CN-A4/A7/A10)
(CN-A5/A8/A11)
(CN-A6/A9/A12)
54-038-038
-313-761HV 00-8016-038
-313-761HV
1
CN-A1 1
CN-A3 3
COPPER STRAP
アース銅板
W=50
他端に同じ
SAME AS THE
OTHER SIDE
他端に同じ
SAME AS THE
OTHER SIDE
1φ,50/60Hz
100VAC 1φ,50/60Hz
100VAC
1φ,50/60Hz
他端に同じ
SAME AS THE
OTHER SIDE
CN-A7/A8/A9
または要改造
OR MODIFY
R
G
B
CN-A7
CN-A8
CN-A9
(14S4382),φ13.7
ｸﾛ
ｷ
ﾁｬ
ｸﾛ
ﾁｬ
ｸﾛ
ｷ
ﾊｲ
ｼﾛ
ｸﾛ
W=50,1.2m
WEA1004
*1 *1
*2
REMOTE DISPLAY
リモートディスプレイ
*2 CSH-106
COAX. ﾄﾞｳｼﾞｸ
*3
*3
ﾐﾄﾞﾘ GRN
ｸﾛ BLK
ﾁｬ BRN
ｱｵ BLU
ｱｵ BLU
ﾁｬ BRN
ﾁｬ BRN
WHT
ｼﾛ
ﾑﾗｻｷ PPL
ﾁｬ
BRN
ﾁｬ BRN
ﾊｲ GRY
P
P
P
P
P
P
WHT ｼﾛ
ｸﾛ BLK
ﾁｬ BRN
ｱｶ RED
ﾀﾞｲ ORG
ﾁｬ BRN
ﾁｬ BRN
ｱｶ RED
ﾀﾞｲ ORG
ｸﾛ BLK
ｷ YEL
ｸﾛ BLK
ﾊｲ GRY
ﾑﾗｻｷ PPL
ﾀﾞｲ
ORG
ｸﾛ BLK
ｸﾛ BLK
ｱｶ RED
ｷ YEL
ﾁｬ BRN
ｸﾛ BLK
ｸﾛ BLK
ｸﾛ BLK
ﾐﾄﾞﾘ GRN
P
P
P
P
P
P
P
P
P
P
P
P
WHT ｼﾛ
ｸﾛ BLK
ﾁｬ BRN
ｱｶ RED
ﾀﾞｲ ORG
ﾁｬ BRN
ﾁｬ BRN
ｱｶ RED
ﾀﾞｲ ORG
ｸﾛ BLK
ｷ YEL
ｸﾛ BLK
ﾊｲ GRY
ﾑﾗｻｷ PPL
ﾀﾞｲ
ORG
ｸﾛ BLK
ｸﾛ BLK
ｱｶ RED
ｷ YEL
ﾁｬ BRN
ｸﾛ BLK
ｸﾛ BLK
ｸﾛ BLK
ﾐﾄﾞﾘ GRN
ﾐﾄﾞﾘ GRN
ﾁｬ
BRN
ｱｵ BLU
ﾁｬ BRN
ﾑﾗｻｷ PPL
ﾁｬ
BRN
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
10S1258,MAX.30m
COAX. ﾄﾞｳｼﾞｸ
*3
4
*5
*5
CN-A1に同じ
CN-A1
SAME AS
A
TT
00-8016-038
-313-761HV
*3
CN-A5
5
副指示器
CSH-236 *2
SUB DISPLAY
A
TT
J201
CS-120A
外部ｲﾝﾀｰﾌｪｲｽ
00-8016-038
-313-761HV
他端に同じ
SAME AS THE
OTHER SIDE
CS-120C
5m
INTERFACE UNIT
10S1258,MAX.20m
指示装置
DISPLAY UNIT
CSH-230/230F
A
B
C
D
E
F
H
LL
J
K
L
M
N
P
R
S
T
U
V
X
W
Y
Z
AA
BB
CC
DD
EE
FF
HH
JJ
KK
MM
NN
PP
RR
SS
TT
A
TT
ﾊｲ GRY
ﾐﾄﾞﾘ GRN
ﾊｲ GRY
ｱｶ RED
ﾊｲ GRY
ｱｵ BLU
ｷ YEL
ﾊｲ GRY
ﾑﾗｻｷ
ｸﾛ
BLK
PPL
ｱｶ RED
ｷ YEL
ﾐﾄﾞﾘ
ｸﾛ
BLK
GRN
ｷ YEL
ｼﾛ WHT
ｱｵ BLU
ｸﾛ BLK
ﾑﾗｻｷ PPL
ｱｵ BLU
ｸﾛ BLK
ｷ YEL
ﾐﾄﾞﾘ GRN
ｼﾛ
WHT
ﾑﾗｻｷ PPL
ｱｶ
RED
ﾑﾗｻｷ PPL
ﾐﾄﾞﾘ GRN
ｼﾛ WHT
ｼﾛ WHT
ｱｵ BLU
ｱｶ RED
-601/SC
54-038-000
10S1260,MAX.20m
CN-C2
CN-C5 5
C101
P1～P4
P1～P4
C102
P1～P4
C116
TRANSDUCER
送受波器
1
W=50,1.2m
WEA1004
WHT ｼﾛ
ｸﾛ BLK
ﾁｬ BRN
ｱｶ RED
ﾀﾞｲ ORG
ﾁｬ BRN
ﾁｬ BRN
ｱｶ RED
ﾀﾞｲ ORG
ｸﾛ BLK
ｷ YEL
ｸﾛ BLK
ﾊｲ GRY
ﾑﾗｻｷ PPL
ﾀﾞｲ
ORG
ｸﾛ BLK
ｸﾛ BLK
ｱｶ RED
ｷ YEL
ﾁｬ BRN
ｸﾛ BLK
ｸﾛ BLK
ｸﾛ BLK
ﾐﾄﾞﾘ GRN
ﾐﾄﾞﾘ GRN
ｸﾛ BLK
ﾁｬ BRN
ｱｵ BLU
ｱｵ BLU
ﾁｬ BRN
ﾁｬ BRN
WHT
ｼﾛ
ﾑﾗｻｷ PPL
ﾁｬ
BRN
ﾁｬ BRN
ﾊｲ GRY
COAX. ﾄﾞｳｼﾞｸ
*3
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
-601/SC
54-038-000
A
CN-B3
TT
TT
NN
MM
SS
LL
RR
KK
PP
BB
FF
CC
HH
DD
JJ
Y
W
V
U
X
P
N
T
L
R
D
K
J
C
F
B
E
A
CN-B4 -601/SC
54-038-000
1
3
他端に同じ
SAME AS THE
OTHER SIDE
*3
*3
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
P
*3
10S1258,MAX.20m,φ18.6
-601/SC
54-038-000
*3
#1
#2
#16
送振装置
TRANSMITTER
UNIT
CSH-310/310K/
310FⅡ
A
B
C
D
E
F
H
L
J
K
M
X
R
CN-C4 -601/SC
54-038-000
*3
ｸﾛ
ﾁｬ
BLK
BRN
ｱｶ RED
ｸﾛ BLK
ｸﾛ BLK
ｸﾛ BLK
ﾀﾞｲ ORG
ｷ YEL
ｸﾛ
ﾐﾄﾞﾘ
BLK
GRN
ｱｵ BLU
ｸﾛ BLK
P
P
P
P
P
P
A
TT
00-8016-020
-313-703V
CN-C3 2
1
*3
CN-C2に同じ
CN-C2
SAME AS
ｸﾛ BLK
ｱｶ
ｸﾛ
ｼﾛ
BLK
RED
WHT
ﾁｬ BRN
10S1259,MAX.20m,φ16.5
1
2
3
5
6
TB-B1
P
*3
HULL UNIT
上下装置
1 2 3 4 5
TB-D2
上下制御箱
RAISE/LOWER
TB-D1
7
8
2
1
4
3
5
6
*3
ｸﾛ
BLK
ｱｶ ｸﾛ ｼﾛ
BLK RED WHT
ﾁｬ
BRN
10
S1259,MAX.40m
10S1261,φ20
電源装置
CSH-380
9 8 7 6 5 TB-E
1
1 2 3 4
P
*3
110/220VAC: 設定変更
CHANGE TRANS. SETTING
POWER UNIT
TB-E1
10
11
12
13
14
*3
WEA1004
W=50,1.2m
1φ,
50/60Hz
10
0/110/2
20VAC
DPYCY-4
*1
RECEIVER UNIT
受信装置
CSH-220A/
220K/220FⅡ
CSH-21080/21120/21160
CONTROL BOX
10S1260,MA
X.40m
54-038-000
A TT
CN
-E1
2
他端
に同じ
SAME
AS
THE
OTHER
SIDE
-601-SC *3
C1304-C02- A
S-1
