29
CONNEXION À 4 CONDUCTEURS (NEUTRE NON RELIÉ À LA
TERRE) - ÉTATS-UNIS ET CANADA
Câble à 4 conducteurs depuis le point de distribution du domicile
IMPORTANT :
Utiliser le câble à 4 conducteurs provenant du point de distribution
du domicile aux États-Unis lorsque les codes locaux ne permettent pas la mise à la
terre par l’intermédiaire du conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (Code national de l’électricité 1996), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles constructions, et
au Canada.
1.
Déconnecter la source de courant électrique.

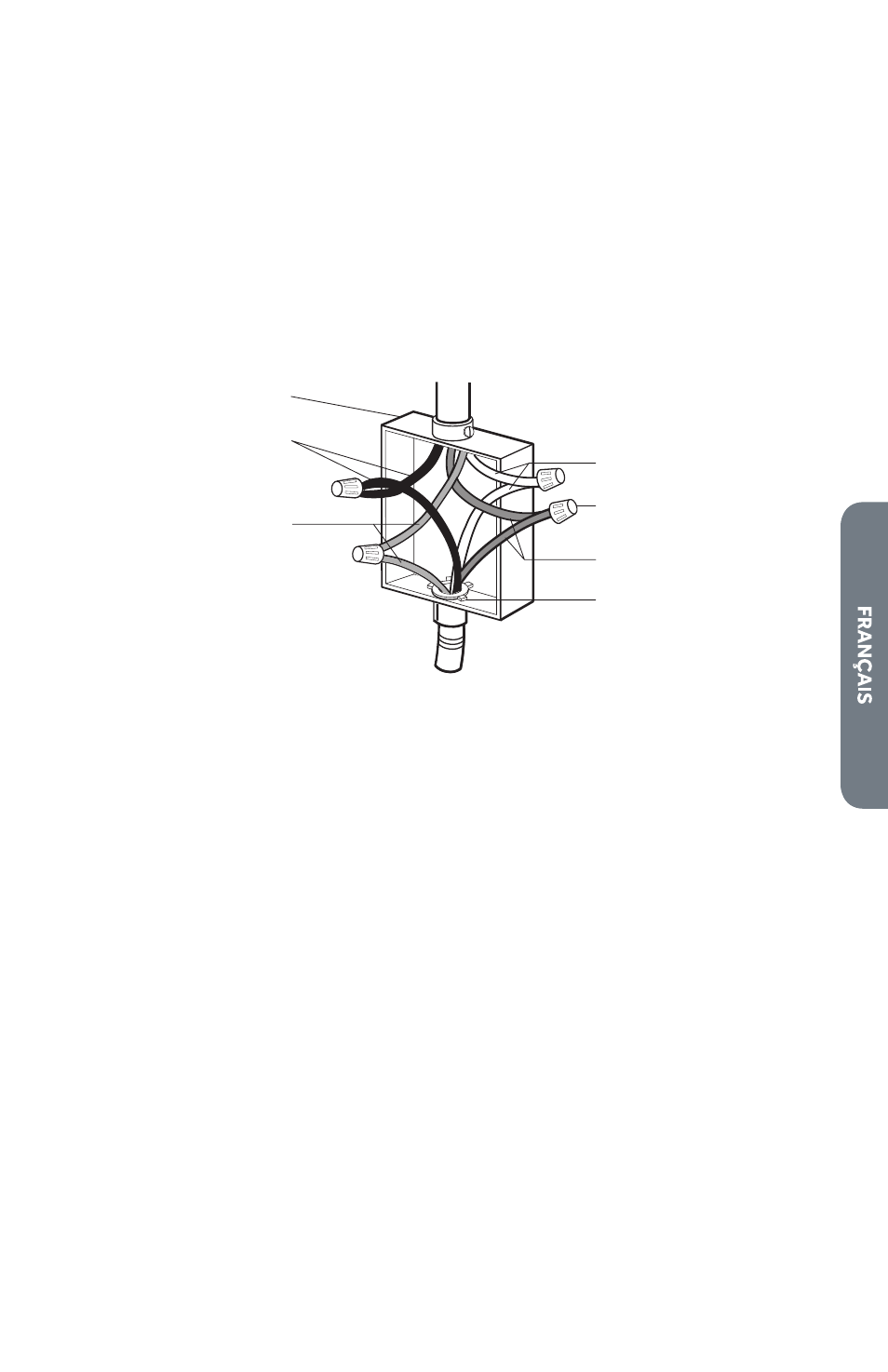

Neutre non relié à la terre
i
b
c
d
g
f
e
h
a
a
Boîtier de connexion
b
Conducteurs noirs
c
Conducteurs rouges
d
Câble du four
e
Connecteur
de conduit
(homologation UL ou
CSA)
f
Conducteurs de
terre (verts ou nus)
g
Connecteurs de fils
(homologation UL)
h
Conducteurs du neutre
(blancs)
i
Alimentation électrique
du domicile
2. Connecter ensemble les deux connecteurs noirs
b
au moyen d’un connecteur
de fils (homologation UL).
3. Connecter les 2 conducteurs rouges
c
au moyen d’un connecteur de fils
(homologation UL).
4. Détorsader le conducteur blanc du conducteur vert (ou nu) de liaison à la terre
provenant du four.
5. Connecter les 2 conducteurs neutres (blancs)
h
au moyen d’un connecteur de
fils (homologation UL).
6. Connecter le conducteur de terre (vert ou nu)
f
du câble du four au conducteur
de terre (vert ou nu) dans le boîtier de connexion au moyen d’un connecteur de
fils (homologation UL).
7. Installer le couvercle du boîtier de raccordement.
