28

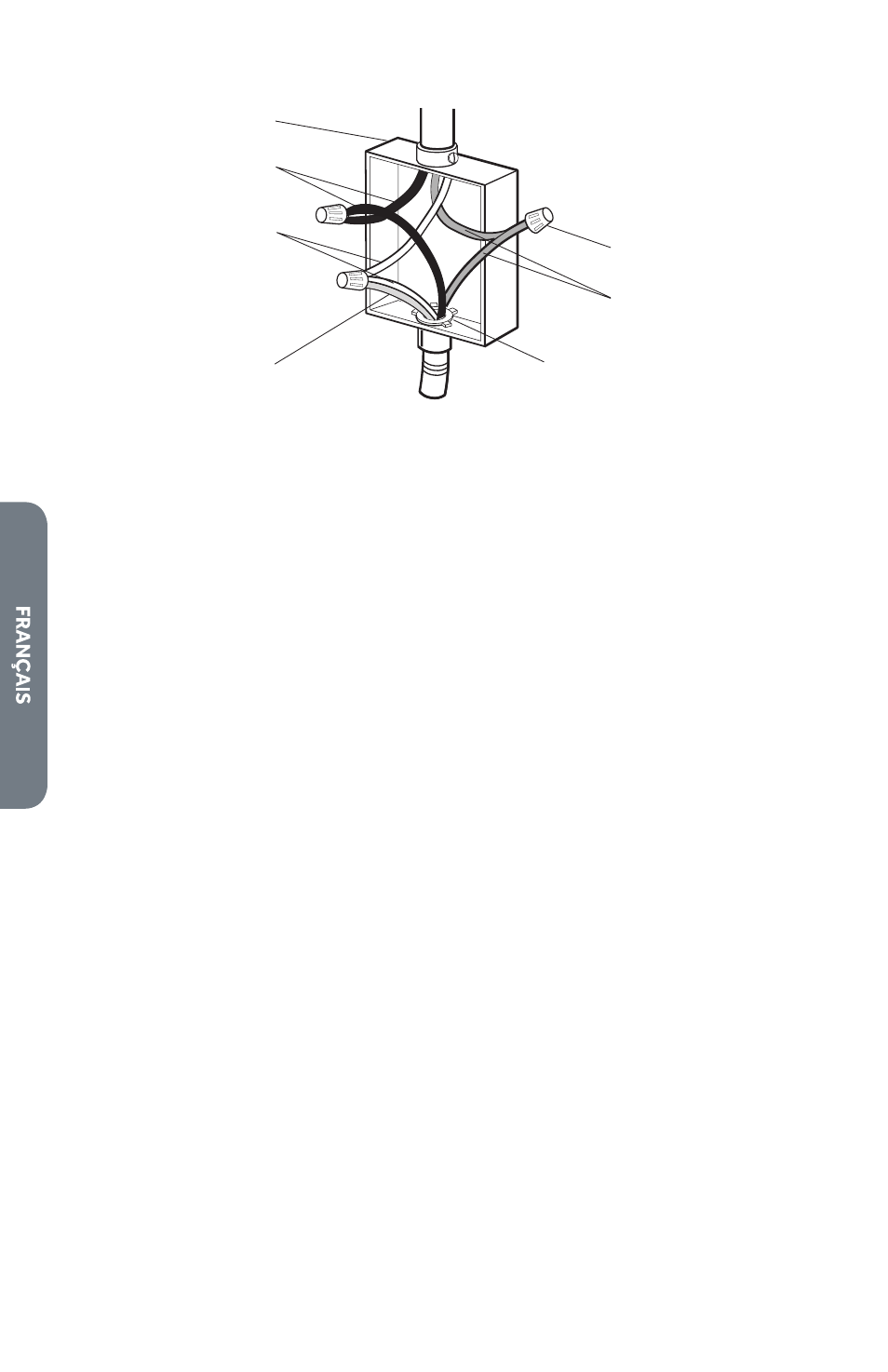

Neutre relié à la terre
e
i
g
h
f
a
b
c
d
a
Boîtier de connexion
b
Conducteurs noirs
c
Conducteurs du neutre
(blancs)
d
Conducteurs de
terre (verts ou nus)
e
Câble du four
f
Connecteur de
conduit homologué
UL
g
Conducteurs rouges
h
Connecteurs de fils
(homologation UL)
i
Alimentation électrique
du domicile
2. Connecter ensemble les 2 conducteurs noirs
b
au moyen d’un connecteur de
fils (homologation UL).
3. Connecter les 2 conducteurs de neutre (blancs)
c
et le conducteur (vert ou nu)
de terre d (du câble du four) au moyen d’un connecteur de fils (homologation
UL).
4. Connecter les 2 conducteurs rouges
g
au moyen d’un connecteur de fils
(homologation UL).
5. Installer le couvercle du boîtier de connexion.
