20

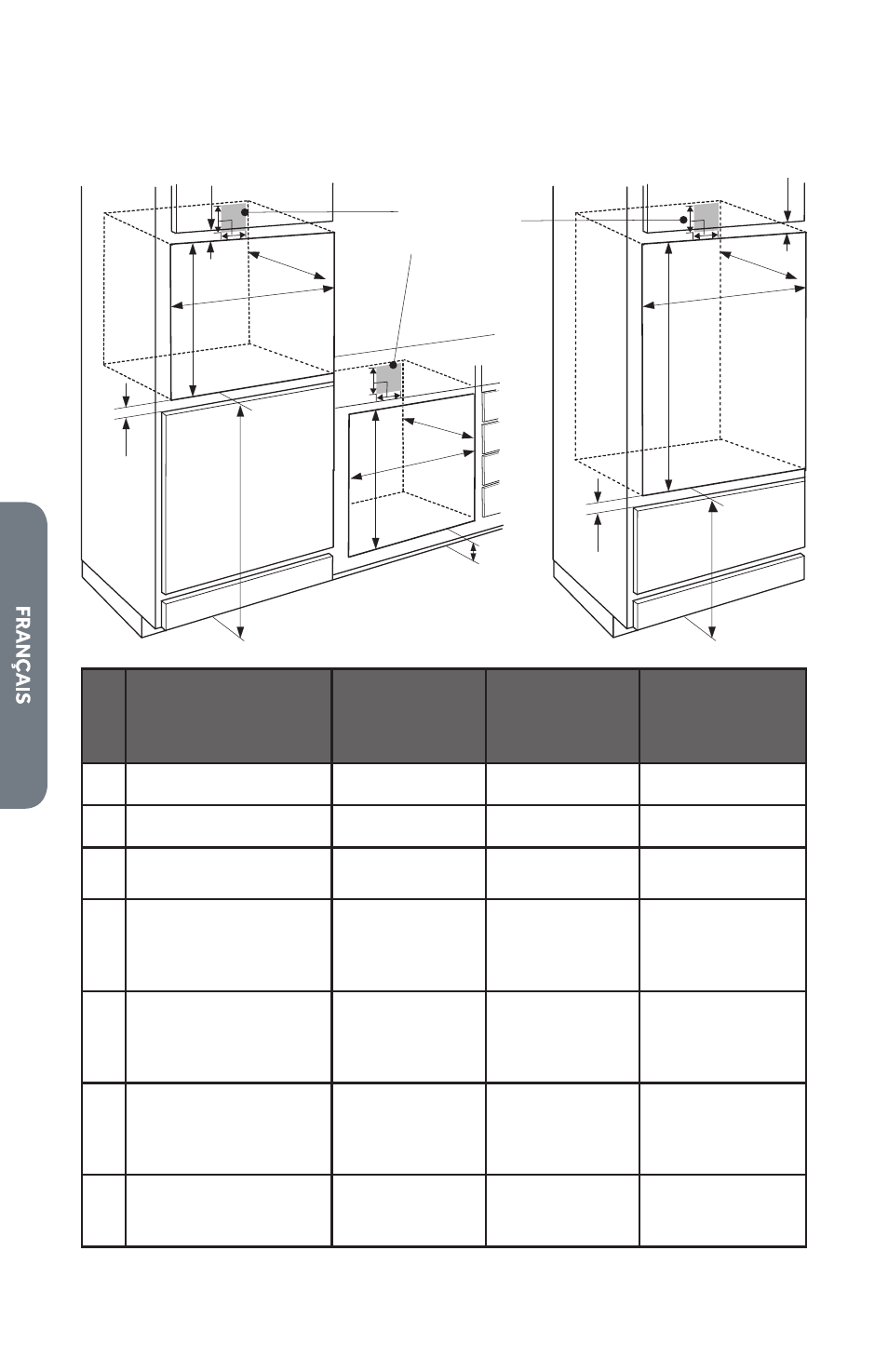

DIMENSIONS DE L’OUVERTURE
Four simple : installé dans un placard et sous
le comptoir
Four double : installé dans un
placard
Emplacement de la boîte
de raccordement électrique
REMARQUE : La boîte de
raccordement peut être
placée dans le placard adjacent
d
c
a
b
f
e
b
a
c
d
c
a
b
f
e e
4"
4"
4"
Four simple
sous le
comptoir, sans
table de cuisson
Four simple
installé dans
un placard
Four double
installé dans un
placard
a Largeur (découpe) 285/8" (72,7 cm) 285/8" (72,7 cm) 285/8" (72,7 cm)
b Hauteur (découpe) 271/2" (70 cm) 271/2" (70 cm) 501/4" (127,6 cm)
c
Profondeur
(découpe)
24" (61,0 cm) 24" (61,0 cm) 24" (61,0 cm)
d
Du sommet de
l’ouverture au bas de
la porte du placard
supérieur
N/A 11/2" (3,8 cm) 11/2" (3,8 cm)
e
Du fond de
l’ouverture
au plancher
(recommandé)*
51/4" (13,3 cm) 32" (81,3 cm) 143/4" (37,5 cm)*
f
Du bas de
l’ouverture au
sommet de la porte
du placard
N/A 11/2" (3,8 cm) 11/2" (3,8 cm)
g
Chevauchement du
four sur les côtés de
la découpe
11/16" (1,7 cm) 11/16" (1,7 cm) 11/16" (1,7 cm)
* Bas de la découpe au plancher (acceptable) : 4" à 143/4" (10,2 cm à 37,5 cm)
