6

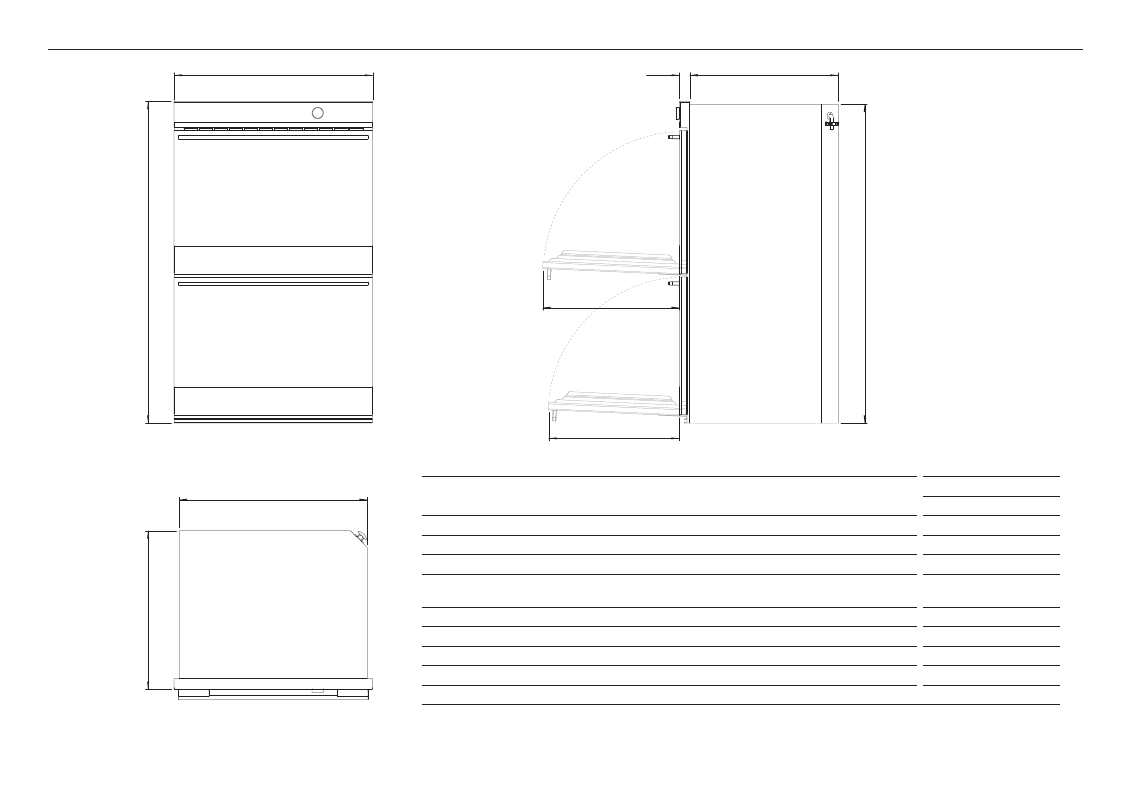

DIMENSIONS DU PRODUIT - FOURS DOUBLES
PLAN
PROFIL AVANT
G
h
B
A
C
F
E D
i
DIMENSIONS DU PRODUIT
OB30D
POUCES MM
A Hauteur hors tout de l’appareil 48 1/2 1232
B Largeur hors tout de l’appareil 29 15/16 760
C Profondeur hors tout de l’appareil (sans la poignée) 23 15/16 610
D Profondeur du cadre de four et du panneau de commande
(à l’exclusion des boutons) 1 1/2 40
E Profondeur du châssis 22 3/8 569
F Hauteur du châssis 47 15/16 1218
G Depth of upper door (open) (measured from front of door) 21 5/8 550
H Depth of lower door (open) (measured from front of door) 20 7/8 530
I Largeur du châssis 28 5/16 720
Remarque : En cas d'installation affleurante, vous devez remplacer la garniture inférieure par la garniture longue
fournie à la base du four et la profondeur du panneau de commande
G avec l'entretoise installée est plus grande que
celle des fours conventionnels. Assurez-vous d’avoir créé un évidement de 42 mm (1 5/8 ") dans les armoires.
