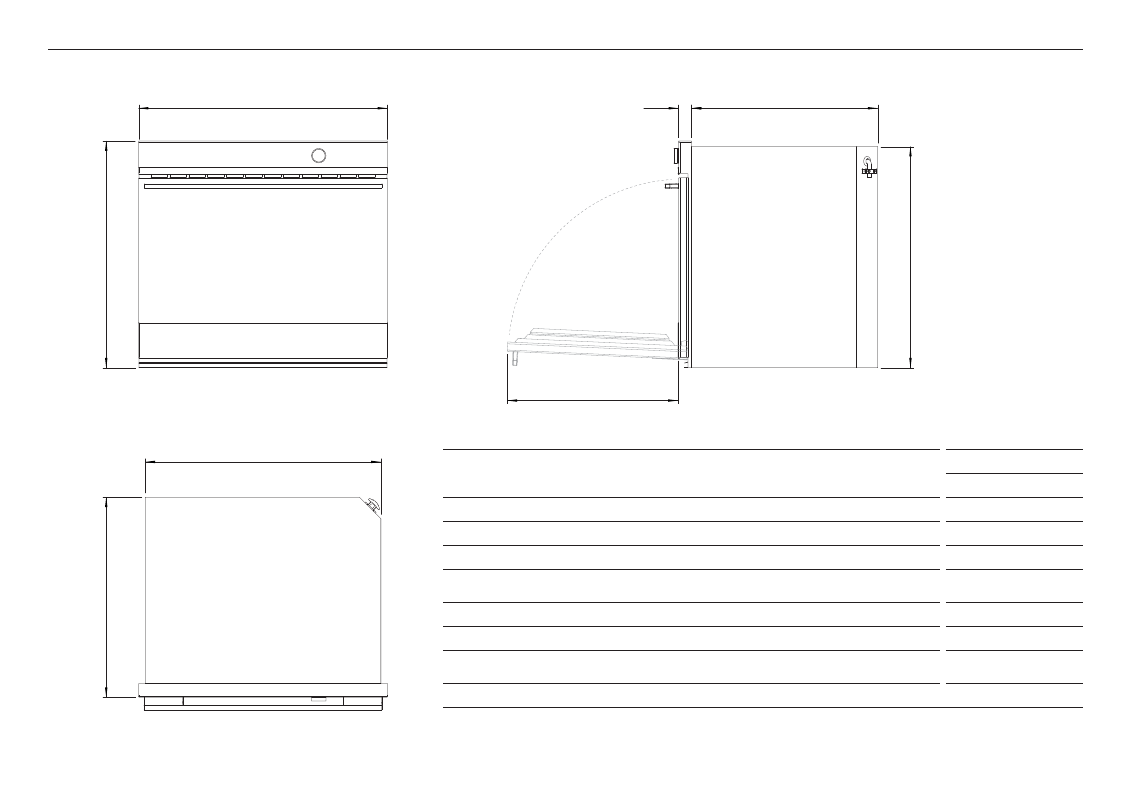

DIMENSIONS DU PRODUIT - FOURS SIMPLES
PLAN
PROFIL AVANT G
B
A
C
F
C D
H
DIMENSIONS DU PRODUIT
OB30S
POUCES MM
A Hauteur hors tout de l’appareil 27 1/8 690
B Largeur hors tout de l’appareil 29 15/16 760
C Profondeur hors tout de l’appareil (sans la poignée) 23 15/16 610
D Profondeur du cadre de four et du panneau de commande
(à l’exclusion des boutons)
1 1/2 40
E Profondeur du châssis 22 3/8 569
F Hauteur du châssis 26 9/16 675
G Profondeur de la porte du four
(ouverte) (mesurée à partir de l’avant du cadre de four)
21 5/8 550
H Largeur du châssis 28 5/16 720
Remarque : Si l'installation est affleurante, vous devez remplacer la garniture inférieure par la garniture longue fournie
à la base du four. La profondeur du panneau de commande
G avec l'entretoise installée est plus grande que celle des
fours traditionnels. Assurez-vous d’avoir créé un évidement de 42 mm (1 5/8 ") dans les armoires.
